12 AWG 6-Conductor FEP Plenum geschirmt Kabel
Beschreibung
12 AWG 6-adriges FEP-Plenum-Kabel, geschirmt

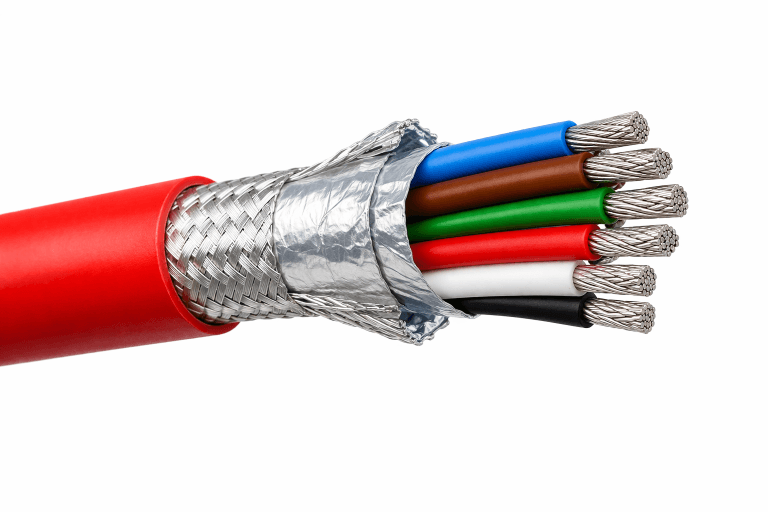

Das RWC-FP12-6FB ist ein 12 AWG, 6-adriges FEP-Plenumkabel mit einer Gesamtschirmung aus Folie und Geflecht als Schirm, ähnlich wie Belden 83806. Sechs verzinnte Kupferleiter in 7x20-Litzen sind jeweils einzeln mit FEP isoliert und durch einen zweilagigen Schirm geschützt: 100 % Aluminiumfolie plus ein 85 % verzinntes Kupfergeflecht. Der rote FEP-Außenmantel ergibt einen Gesamtdurchmesser von 0.432 in (10.97 mm).
Gemäß NEC Article 800 als CMP eingestuft, ist dieses Kabel für die Installation in Plenum-Luftführungsräumen ohne Kabelkanal zugelassen. Die vollständige FEP-Konstruktion ist für Dauertemperaturen von −70 °C bis +200 °C ausgelegt (UL-bewertet 150 °C) und bietet eine inhärente Beständigkeit gegen Chemikalien, Ole und UV-Einwirkung — dadurch eignet es sich für Umgebungen mit extrem hohen oder niedrigen Temperaturen, für Außenbereiche und Direktvergrabungsanwendungen sowie für industrielle Umgebungen.
Technische Details
| SKU oder PN | RWC-FP12-6FB |
| Anzahl der Leiter | 6 |
| Leiterquerschnitt | 12 AWG |
| Leitertyp | Verseilt |
| Leitermaterial | Verzinntes Kupfer |
| Litzenanzahl | 7 (7x20) |
| Isolationsmaterial | Extrudiertes FEP (Fluorinated Ethylene Propylene) |
| Isolationsdicke (Zoll, nom.) | 0.016 |
| Nominelle Ausbreitungsgeschwindigkeit | 69 % Nom. |
| Farbcode | Schwarz, Weiß, Rot, Grün, Orange, Blau |
| Schirm (J/N) | Ja |
| Typ des Schirms | Gesamt-Aluminiumfolie (100 %) & Tinned Copper Braid (85 %) |
| Mantelmaterial | Extrudiertes FEP (Fluorinated Ethylene Propylene) |
| Mantelfarbe | Rot |
| Temperatur | −70 °C bis 200 °C (150 °C UL) |
| Außendurchmesser (Zoll, nom.) | 0.432 |
| Außendurchmesser (mm, nom.) | 10.97 |
| Spannung | 300 Volts RMS |
| Zulassungen | (UL) CMP |
| Gewicht /LBS pro 1000FT | 197 |
| Artikeltyp | FEP/FEP-Kabel |
Hauptmerkmale
- CMP-Plenum-bewertet
- Vollständige FEP-Konstruktion: Betriebsbereich von −70 °C bis +200 °C (UL-bewertet 150 °C)
- Doppelter Schirm: 100 % Folie + 85 % TC-Geflecht für hervorragende EMI/RFI-Unterdrückung
- Olbeständig, gasbeständig, sonnenlichtbeständig
- 0.432 in Außendurchmesser — 6 einzeln farbcodierte Leiter
- Für 300 V ausgelegt, 17 Amps pro Leiter bei 25 °C
Häufige Anwendungen
- Plenum-Luftführungsräume
- Rechenzentren & Telekommunikationsräume
- Umgebungen mit extrem hohen/niedrigen Temperaturen
- Chemikalienbeständige Anwendungen
- Außenbereich & Direktvergrabung
- Niederspannungs-Analogsignale (4-20mA, 0-10V)
- Niederspannungssteuerung (24V)
- Sprachkommunikation & Schalttafelverdrahtung
Querverweis
Dieses Kabel ist ähnlich wie Belden 83806. Gleiche 12 AWG 7x20 verzinnte Kupferleiter, FEP-Isolierung, 100 % Folie + 85 % TC-Geflecht als Schirm, roter FEP-Mantel, mit 300 V CMP-Plenum-Bewertung.
Alle Daten und Abmessungen sind Nennwerte, unterliegen Industriestandards und konnen je nach Fertigungswerk variieren.
Die Daten werden nur zu Informationszwecken bereitgestellt und begründen weder eine bindende Verpflichtung noch eine Haftung des Verkäufers. Daten konnen ohne Vorankündigung geändert werden. Alle Rechte vorbehalten Ramcorp Technologies LLC.
Belden® ist eine eingetragene Marke von Belden Inc. Ramcorp Wire & Cable ist weder mit Belden Inc. verbunden
Abbildungen dienen nur als Referenz. Spezifikationen können sich ohne Vorankündigung ändern — prüfen Sie vor dem Kauf die Eignung für Ihre Anwendung. Die Herstellerdokumentation ist maßgeblich.
