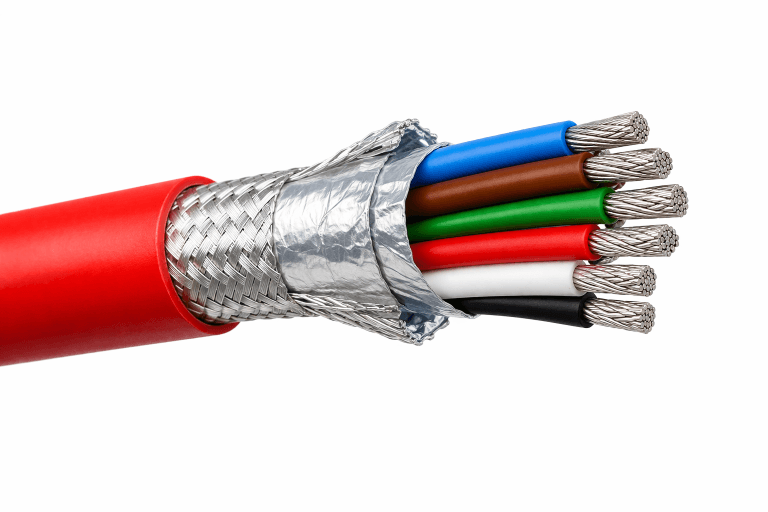

14 AWG 6-Leiter FEP Plenum geschirmt Kabel

14 AWG 6-adriges FEP-Plenum-Kabel mit Schirm

Das RWC-FP14-6FB ist ein 14 AWG, 6-adriges FEP-Plenumkabel mit einer Gesamtschirmung aus Folie und Geflecht, ähnlich Belden 83756. Sechs verseilte 7x22-Leiter aus verzinntem Kupfer sind jeweils einzeln mit FEP isoliert und durch eine zweilagige Schirmung geschützt: 100 % Aluminiumfolie plus 85 % verzinntes Kupfergeflecht. Der rote FEP-Außenmantel ergibt einen Gesamtdurchmesser von 0.378 in (9.60 mm).

Gemäß NEC Article 800 als CMP eingestuft, ist dieses Kabel für die Installation in Plenum-Luftführungsräumen ohne Rohr zugelassen. Die vollständige FEP-Konstruktion ist für Dauertemperaturen von −70 °C bis +200 °C ausgelegt (UL-bewertet 150 °C) und bietet eine inhärente Beständigkeit gegen Chemikalien, Ole und UV-Einwirkung — wodurch es für Umgebungen mit extrem hohen und niedrigen Temperaturen, Außenanwendungen, direkte Erdverlegung und industrielle Umgebungen geeignet ist.

Technische Details

SKU oder PN	RWC-FP14-6FB
Anzahl der Leiter	6
Leitergroße	14 AWG
Leitertyp	Verseilt
Leitermaterial	Verzinntes Kupfer
Litzenanzahl	7 (7x22)
Isolationsmaterial	Extrudiertes FEP (Fluorinated Ethylene Propylene)
Isolationsdicke (Zoll nom.)	0.016
Nominelle Ausbreitungsgeschwindigkeit	69 % Nom.
Farbcode	Schwarz, Weiß, Rot, Grün, Orange, Blau
Schirm (J/N)	Ja
Typ des Schirms	Gesamte Aluminiumfolie (100 %) & Tinned Copper Braid (85 %)
Mantelmaterial	Extrudiertes FEP (Fluorinated Ethylene Propylene)
Mantelfarbe	Rot
Temperatur	−70 °C bis 200 °C (150 °C UL)
Außendurchmesser (Zoll nom.)	0.378
Außendurchmesser (mm nom.)	9.60
Spannung	300 Volts RMS
Zulassungen	(UL) CMP
Gewicht /lb pro 1000 ft	141
Artikeltyp	FEP/FEP-Kabel

Wichtige Merkmale

• CMP-Plenum-bewertet
• Vollständige FEP-Konstruktion: Betriebsbereich von −70 °C bis +200 °C (UL-bewertet 150 °C)
• Dualer Schirm: 100 % Folie + 85 % TC-Geflecht für hervorragende EMI/RFI-Unterdrückung
• Olbeständig, gasbeständig, sonnenlichtbeständig
• 0.378 in Außendurchmesser — 6 einzeln farbcodierte Leiter
• 300 V-bewertet, 12.5 Amps pro Leiter bei 25 °C

Häufige Anwendungen

• Plenum-Luftführungsräume
• Rechenzentren & Telekommunikationsräume
• Umgebungen mit extrem hohen/niedrigen Temperaturen
• Chemikalienbeständige Anwendungen
• Außenbereich & direkte Erdverlegung
• Niederspannungs-Analogsignale (4-20mA, 0-10V)
• Niederspannungssteuerung (24V)
• Sprachkommunikation & Schalttafelverdrahtung

Querverweis

Dieses Kabel ist ähnlich Belden 83756. Gleiche 14 AWG 7x22-Leiter aus verzinntem Kupfer, FEP-Isolierung, Schirm aus 100 % Folie + 85 % TC-Geflecht, roter FEP-Mantel, mit 300 V CMP-Plenum-Bewertung.

Alle Daten und Abmessungen sind Nennwerte, unterliegen Industriestandards und konnen je nach Fertigungswerk variieren.

Die Daten werden nur zu Informationszwecken bereitgestellt und begründen weder eine verbindliche Verpflichtung noch eine Haftung des Verkäufers. Daten konnen sich ohne Vorankündigung ändern. Alle Rechte vorbehalten Ramcorp Technologies LLC.

Belden® ist eine eingetragene Marke von Belden Inc. Ramcorp Wire & Cable ist nicht mit Belden Inc. verbunden, wird nicht von Belden Inc. unterstützt und nicht von Belden Inc. gesponsert. Teilenummers
