18 AWG 3-Conductor FEP Plenum 150°C geschirmt Kabel

18 AWG 3-adriges FEP-Plenum-150°C-geschirmtes-Kabel

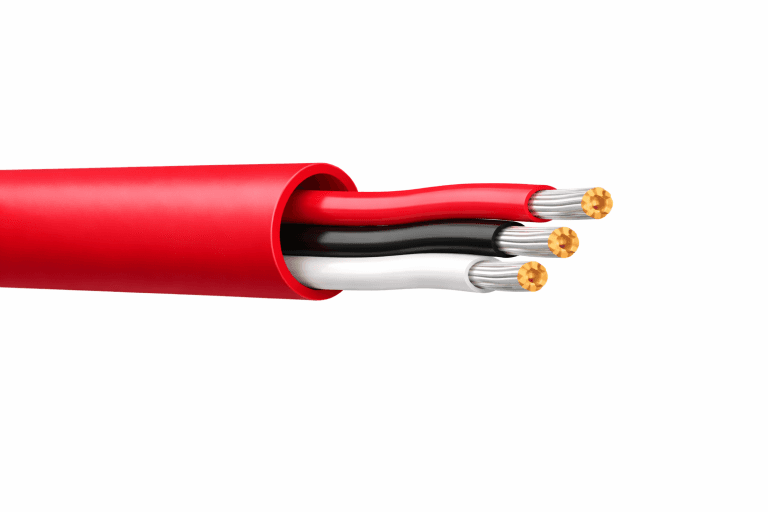

Das RWC-FP18-3S ist ein 18 AWG, 3-adriges FEP-Plenumkabel mit einer Gesamtschirmung aus einem Folien-Schirm, ähnlich Belden 88770. Drei verseilte verzinnte Kupferleiter 19x30 sind jeweils mit FEP isoliert und durch eine 100%ige Gesamtschirmung aus einem Aluminiumfolien-Schirm mit einem 20 AWG verseilten verzinnten Kupfer-Beidraht geschützt. Der rote FEP-Außenmantel ergibt einen Gesamtdurchmesser von 0.155 in (3.94 mm).

Mit CMP-Bewertung gemäß NEC Artikel 800 ist dieses Kabel für die Installation in Plenum-Luftführungsräumen ohne Kabelkanal zugelassen. Die vollständige FEP-Konstruktion ist für Dauertemperaturen von −20°C bis +150°C ausgelegt (UL-bewertet 150°C) und bietet eine inhärente Beständigkeit gegen Chemikalien, Ole und UV-Einwirkung. Die Gesamtschirmung aus einem Folien-Schirm sorgt für eine effektive EMI/RFI-Unterdrückung bei empfindlichen Signalanwendungen.

Technische Details

SKU oder PN	RWC-FP18-3S
Anzahl der Leiter	3
Leiterquerschnitt	18 AWG
Leitertyp	Verseilt
Leitermaterial	Verzinntes Kupfer
Litzenanzahl	19 (19x30)
Isolationsmaterial	Extrudiertes FEP (Fluorinated Ethylene Propylene)
Nennkapazität Leiter-zu-Leiter	54 pF/ft (180 pF/m)
Farbcode	Schwarz, Weiß, Rot
Schirm (J/N)	Ja — Gesamtschirmung aus Folie
Typ des Schirms	Bi-Laminate-Folie (100%), 20 AWG TC-Beidraht
Mantelmaterial	Extrudiertes FEP (Fluorinated Ethylene Propylene)
Mantelfarbe	Rot
Temperatur	−20°C bis +150°C (150°C UL)
O.D. (Zoll nominal)	0.155
Außendurchmesser (mm nominal)	3.94
Spannung	300 Volts RMS
Zulassungen	(UL) CMP
Gewicht /LBS pro 1000FT	28
Artikeltyp	FEP/FEP-Kabel

Hauptmerkmale

• CMP-Plenum-bewertet
• Vollständige FEP-Konstruktion: Betriebsbereich von −20°C bis +150°C (UL-bewertet 150°C)
• Gesamtschirmung aus einem Folien-Schirm: 100% Abdeckung + 20 AWG Beidraht zur EMI/RFI-Unterdrückung
• Olbeständig, chemikalienbeständig, gasbeständig, sonnenlichtbeständig
• 0.155 in OD — 3 einzeln farbcodierte Leiter
• 300 V-bewertet, 17 Ampere pro Leiter bei 30°C

Typische Anwendungen

• Plenum-Luftführungsräume
• Umgebungen mit extrem hohen/niedrigen Temperaturen
• Chemikalienbeständige Anwendungen
• Außenbereich & direkte Erdverlegung
• Niederspannungs-Analogsignale (4-20mA, 0-10V)
• Niederspannungssteuerung (24V)
• Sprachkommunikation & Schalttafelverdrahtung

Querverweis

Dieses Kabel ist ähnlich Belden 88770. Gleiche 18 AWG 19x30 verzinnte Kupferleiter, FEP-Isolierung, Gesamtschirmung aus einem Folien-Schirm mit Beidraht, roter FEP-Mantel, 300 V CMP-Plenum-bewertet.

Alle Daten und Abmessungen sind nominal, unterliegen Industriestandards und konnen je nach Fertigungswerk variieren.
