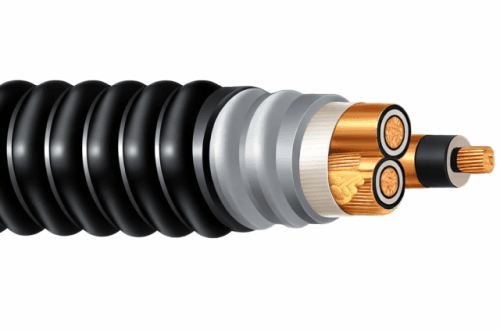

2 AWG 3-Leiter geschirmt EPR/PVC MV-105 Kabel – 5 kV / 8 kV

Dieses 2-AWG 3-Leiter MV-105-Leistungsmodell ist für Kabel konzipiert Mittelspannungsstromkreise bis zu 5 kV (133 %) und 8 kV (100 %) in Industrie-, Versorgungs- und kommerzielle Stromverteilungssysteme. Das Kabel verfügt über EPR Isolierung, Kupferbandabschirmung, und eine PVC äußere Mantel, die zuverlässige elektrische Leistung liefert und eine lange Dienstzeit in anspruchsvollen Umgebungen.

Die 2 AWG mehrdrähtig Kupfer Leiter ein Gleichgewicht von Ampacity, Flexibilität und einfache Installation machen dies Kabel Geeignet für die Installation im Freien, unter Rohrleitungen, in Kanalsystemen oder bei direkter Bestattung. Es ist für den Einsatz in nassen und trockenen Bereichen zugelassen und häufig spezifiziert für Mittelspannungszuleitungen, bei denen verlässliche Leistung und Vorschriftskonformität erforderlich sind.

Bauübersicht

• Leiter : 2 AWG Klasse B mehrdrähtig, geglühte Kupfer
• Leiter Schirm: Extrudierte halbleitende Thermohärzverbindung, die mit der Isolierung verbunden ist
• Isolierung: Ethylenpropylen-Kautschuk (EPR) mit Halbleiterschicht und Kupferband Schirm
• Versammlung: Drei Leiter mit einer Klasse B mehrdrähtig, unbeschichteten Kupfer-Erdung Leiter und Füllern gemäß UL 1072 verkabelt; Gesamt aufgetragenes Binderband
• Gesamt Mantel: Sonnenlichtbeständiges PVC (Polyvinylchlorid), das UL- und ICEA-Anforderungen erfüllt
• Schirm Typ: Kupferband
• Ground Draht: Iinklusive

Elektrische Leistungen

• Spannungswert: 5 kV (133 %) / 8 kV (100 %)
• Temperaturangab: 105°C
• Ampazität: Basierend auf drei Einzel-Leiter -Kabeln in isolierten Luftrohren gemäß NEC-Tabelle 310,75 (90°C Leiter, 40°C Umgebung)

Standards & Compliance

• UL-gelisteter Typ MV-105 gemäß UL 1072
• Trifft ICEA S-93-639 und AEIC CS8
• Besteht UL 1685 70.000 BTU/h Flammentest
• Größen 1/0 AWG und größer gekennzeichnet mit "Für CT-Nutzung"

Anwendungen

• Industrielle Stromverteilungssysteme
• Chemieanlagen und Raffinerien
• Stahlwerke und Produktionsstätten
• Umspannwerke und Kraftwerke
• Mittelspannungszuleitungen an feuchten oder trockenen Standorten

Haftungsausschluss: Produktspezifikationen, Maße, Gewichte und Verfügbarkeit werden nur zur Referenz bereitgestellt und können ohne Vorankündigung geändert werden. Die tatsächliche Konstruktion, Zulassungenund Leistungsmerkmale können je nach Hersteller und Produktionsserie variieren. Überprüfen Sie immer technische Anforderungen, Vorschriften und Eignung für Ihre spezifische Anwendung vor der Installation. Die Installation muss von qualifiziertem Personal gemäß den geltenden NEC, lokalen Vorschriften und Projektspezifikationen durchgeführt werden.
