22 AWG 6-Pair einzeln geschirmt FEP Plenum 200°C Kabel

22 AWG 6-paariges, einzeln geschirmtes FEP-Plenumkabel 200°C

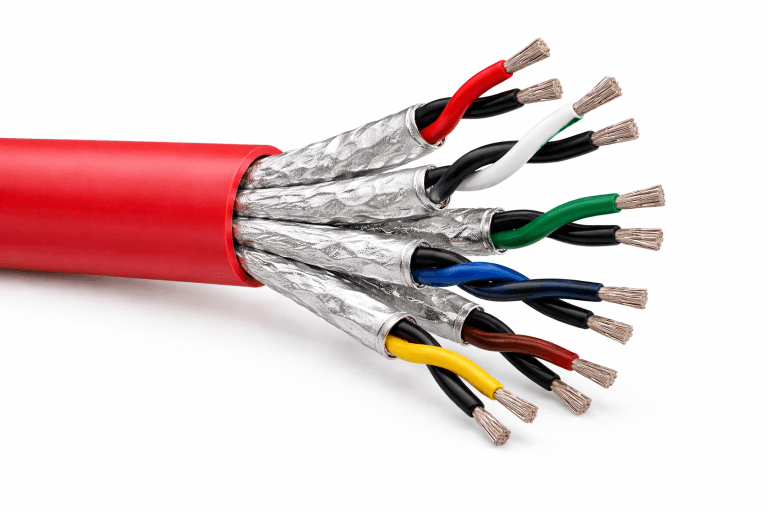

Das RWC-FP22-6PIS ist ein 22 AWG, 6-paariges, einzeln geschirmtes FEP-Plenumkabel, kompatibel mit Belden 88778. Zwolf 7x30 verseilte, verzinnte Kupferleiter sind zu 6 Paaren verdrillt und jeweils mit FEP isoliert. Jedes Paar ist einzeln mit 100 % Aluminiumfolie und einem 22 AWG verseilten, verzinnten Kupfer-Beidraht geschirmt. Der rote FEP-Außenmantel ergibt einen Gesamtdurchmesser von 0.321 in (8.15 mm).

Mit CMP-Bewertung gemäß NEC Article 800 ist dieses Kabel für die Installation in Plenum-Luftführungsräumen ohne Rohrleitung zugelassen. Die vollständige FEP-Konstruktion ist für Dauertemperaturen von −70°C bis +200°C ausgelegt (UL-bewertet 150°C) und bietet eine inhärente Beständigkeit gegen Chemikalien, Ole und UV-Einwirkung. Die einzelnen Paarabschirmungen sorgen für eine hervorragende Nebensprechdämpfung über alle 6 Kanäle.

Technische Details

SKU oder PN	RWC-FP22-6PIS
Anzahl der Paare	6
Anzahl der Leiter	12
Leiterquerschnitt	22 AWG
Leitertyp	Verseilt
Leitermaterial	Verzinntes Kupfer
Litzenzahl	7 (7x30)
Isolationsmaterial	Extrudiertes FEP (Fluorinated Ethylene Propylene)
Nennkapazität Leiter-zu-Leiter	31 pF/ft (100 pF/m)
Nennausbreitungsgeschwindigkeit	69 % Nom.
Farbcode	Schwarz & Rot, Schwarz & Weiß, Schwarz & Grün, Schwarz & Blau, Schwarz & Gelb, Schwarz & Braun
Schirm (J/N)	Ja — einzeln geschirmte Paare
Typ des Schirms	Bi-Laminate-Folie (100 %) pro Paar, 22 AWG TC-Beidraht je Paar
Mantelmaterial	Extrudiertes FEP (Fluorinated Ethylene Propylene)
Mantelfarbe	Rot
Temperatur	−70°C bis +200°C (150°C UL)
Außendurchmesser (Zoll, Nom.)	0.321
Außendurchmesser (mm, Nom.)	8.15
Spannung	300 Volt RMS
Zulassungen	(UL) CMP
Gewicht / lb pro 1000 ft	70
Artikeltyp	FEP/FEP-Kabel

Hauptmerkmale

• CMP-Plenum-bewertet
• Vollständige FEP-Konstruktion: Betriebsbereich von −70°C bis +200°C (UL-bewertet 150°C)
• Einzeln geschirmte Paare: 100 % Folie + 22 AWG Beidraht pro Paar für hervorragende Nebensprechdämpfung
• 0.321 in Außendurchmesser — 6 Paare (12 Leiter), vollständig farbcodiert
• 300 V bewertet, 1.96 Ampere pro Leiter bei 25°C

Häufige Anwendungen

• Plenum-Luftführungsräume
• Umgebungen mit extrem hohen oder niedrigen Temperaturen
• Mehrkanal-Audio, Steuerung & Instrumentierung
• Niederspannungs-Analogsignale (4-20mA, 0-10V)
• Niederspannungs-Digitalsteuerung (24V)
• Sprachkommunikation & Schalttafelverdrahtung

Querverweis

Dieses Kabel ist ähnlich wie Belden 88778. Gleiche 22 AWG 7x30 verzinnte Kupferleiter, FEP-Isolierung, einzeln geschirmte Paare mit 100 % Folie und Beidraht, FEP-Mantel, mit 300 V CMP-Plenum-bewertet.

Alle Daten und Abmessungen sind Nennwerte, unterliegen Industriestandards und konnen je nach Fertigungsstandort variieren.

Die Daten werden nur zu Informationszwecken bereitgestellt und begründen weder eine verbindliche Verpflichtung noch eine Haft
