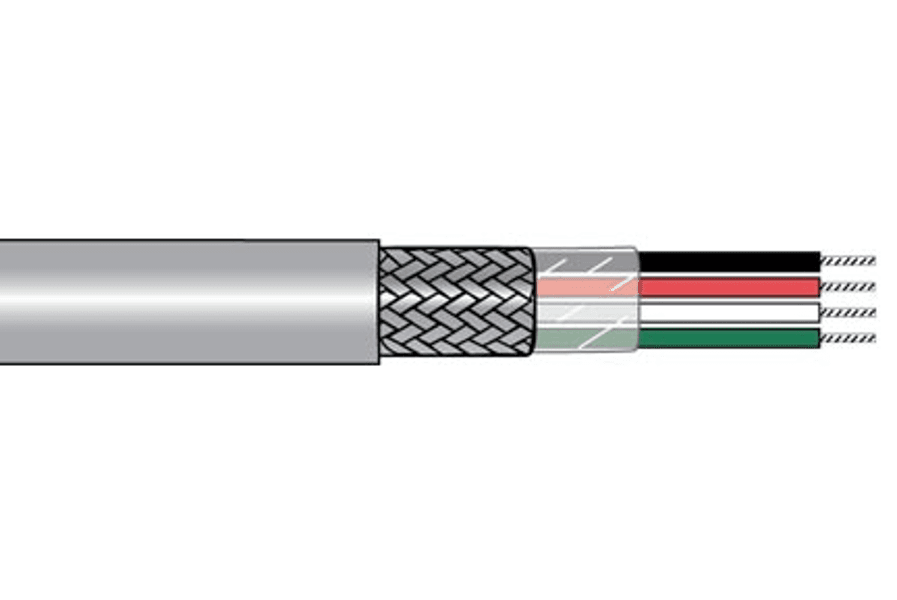

Alpha-Draht 1738C SL001, Kommunikationssteuerung Industriekabel 4C 22 AWG abgeschirmte 300 V PVC

Teilenummer: 1738C SL001

Alpha Wire 1738C SL001 ist ein abgeschirmtes Industriekabel für Kommunikation und Steuerung, das für eine zuverlässige Signalintegrität in elektrisch verrauteten Umgebungen entwickelt wurde. Er verfügt über 4 Leiter aus 22 AWG (American Wire Gauge) gestuftem verzinntem Kupfer, isoliert und mit PVC ummantelt für eine langlebige, flexible Führung. Ein insgesamt blankes Kupfer-Zopf-Schild mit 75 % Abdeckung (nom.) sowie eine klare Mylar-Tape-Kernumwicklung helfen, EMI/RFI zu reduzieren, während die Schiefer-PVC-Hülle für ein sauberes, professionelles Finish sorgt. Mit einer Leistungsfähigkeit von 300 V und NEC CMG und einer allgemeinen Brandschutzklasse eignet er sich hervorragend für industrielle Bedientafeln, Messgeräte und Niederspannungs-Kommunikationsanlagen.

Leiter & Elektrik:

• Anzahl der Leiter: 4 Leiter
• Leitergröße: 22 AWG (amerikanischer Drahtdurchmesser)
• Leiterverkettung: 22 (7/30) AWG verzinntes Kupfer
• Leitermaterial: Verzinntes Kupfer
• Leitertyp: Mehrfachleiter
• Spannungsleistung: 300 V

Isolierung:

• Isolierungsmaterial: PVC-Polyvinylchlorid
• Dämmwand: 0,016" Wand, Nennung PVC
• Durchmesser des isolierten Leiters ("in"): 0,062

Verkabelung und Kernwicklung:

• Kabelmontage: 4 verkabelte Komponenten
• Drehungen: 5,3 Drehungen/Fuß (min.)
• Orientierung: Komponenten sollen von INSIDE LAYER zu OUTSIDE LAYER angeordnet werden
• Kernumwicklung: Clear Mylar Tape, 25% Überlappung (mind.)

Abschirmung:

• Schild: Ja
• Bildschirm-/Schildtyp: Geflochtenes Schild
• Schildkonstruktion: Gesamtgeflechtschild
• Schildmaterial/Details: Blanker Kupferflecht-Schild, 75% Abdeckung, Nom.

Jacke:

• Mantelmaterial: PVC-Polyvinylchlorid
• Mantelwand: 0,020" Wand, Nennwert PVC
• Gesamtdurchmesser ("in"): 0,215 (maximal 0,226).
• Jackenfarbe: Schiefer

Farbcode:

• Farbcode: Alpha-Draht-Farbcode D
• Dirigent 1: Schwarz
• Dirigent 2: Rot
• Dirigent 3: Weiß
• Dirigent 4: Green

Bewertungen & Compliance:

• NEC-Bewertung: NEC CMG
• Feuerbewertung: Allgemeiner Zweck

Kabeldruck (wie gekennzeichnet):

• ALPHA-DRAHT-* P/N 1738C 4C 22 AWG
  ABSCHIRMTER 75C (UL) TYP CM ODER AWM 2095 ODER
  C(UL) 60C TYP CMG FT4 CE ROHS
  * = Werkscode
  Hinweis: Das Produkt kann je nach Herstellungsstätte c(UL) oder CSA-Markierungen aufweisen.
