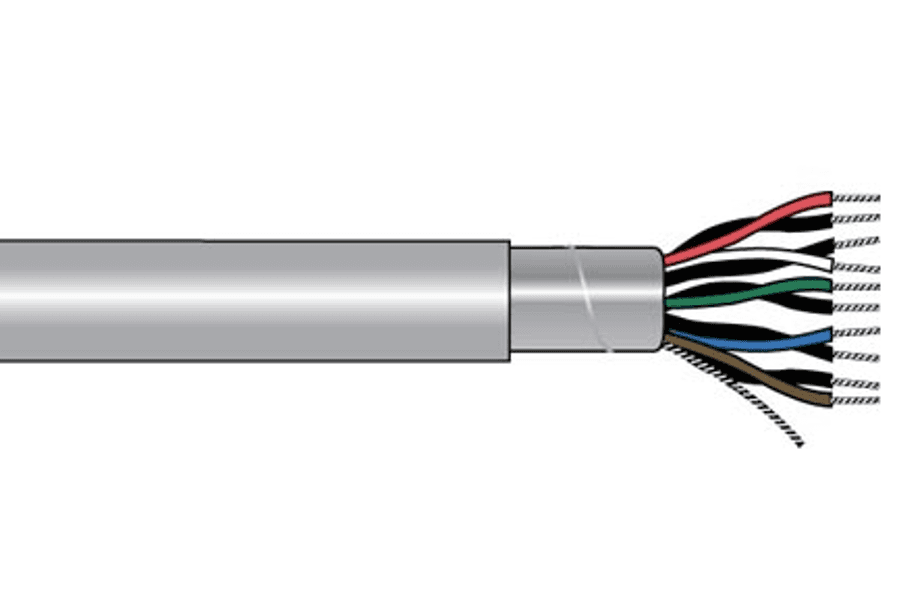

Alpha Wire 2215C SL001 5 Paar 22 AWG Folie 150 V PVC Mantel

Alpha Wire 2215C SL001 ist ein Kommunikations- und Steuerungsindustriekabel mit 5 Paaren aus 22-AWG-mehrdrähtigen verzinnten Kupferleitern. Es enthält einen Gesamt-Folienschirm (Alum/Mylar) mit einem Beilaufdraht zur Reduzierung von EMI/RFI in elektrisch belasteten Umgebungen. Dieses Kabel verwendet PVC-Isolierung und einen PVC-Mantel mit einem schiefergrauen Außenmantel und ist für 150 V mit NEC-CMG-Kennzeichnung ausgelegt.

Wichtige Merkmale

• 5-Paar-Konstruktion mit 22-AWG-mehrdrähtigen, verzinnten Kupferleitern.
• Gesamt-Folienschirm (Alum/Mylar) mit einem Beilaufdraht zur Reduzierung von EMI/RFI.
• PVC-Isolierung und PVC-Mantel; schiefergraue Mantelfarbe zur Identifizierung.
• Für 150 V ausgelegt und mit NEC CMG gekennzeichnet (Brandschutzklasse: Allzweck).

Technische Daten

Teilenummer	2215C SL001
Leiter	5 Paare
Leitergröße	22 AWG (American Wire Gauge)
Leiteraufbau	22 (7/30) AWG verzinntes Kupfer
Leitertyp	mehrdrähtiger Leiter
Leitermaterial	verzinntes Kupfer
Leiterdurchmesser (in)	0.030
Isolierungsmaterial	PVC-Polyvinylchlorid
Isolierungswand	0.010 Wand, nom. PVC, halbstarr
Durchmesser des isolierten Leiters (in)	0.050
Paaraufbau	2/Leiter miteinander verseilt
Paarverdrillung	8.0 Verdrillungen/Fuß (min.)
Kabelaufbau	5 Komponenten verseilt
Verdrillung des Kabelaufbaus	3.7 Verdrillungen/Fuß (min.)
Ausrichtung	Komponenten von der inneren zur äußeren Lage anzuordnen
Schirm/Abschirmung	Ja
Schirmtyp	Folienschirm - Alum/Mylar
Schirmaufbau	Gesamtschirm & Beilaufdraht
Schirm	Alum/Mylar-Band, 25% Überlappung (min.)
Folienrichtung	Folie nach außen gerichtet
Beilaufdraht	22 (7/30) AWG verzinntes Kupfer
Mantelmaterial	PVC-Polyvinylchlorid
Mantelwand	0.032 Wand, nom. PVC
Mantelfarbe	Schiefergrau
Gesamtdurchmesser (in)	0.290 (0.306 max.)
Farbcode	Alpha Wire Color Code A
Paar 1	Schwarz-Rot
Paar 2	Schwarz-Weiß
Paar 3	Schwarz-Grün
Paar 4	Schwarz-Blau
Paar 5	Schwarz-Braun
Spannungsklasse	150 V
NEC-Klassifizierung	NEC CMG
Brandschutzklasse	Allzweck

Anwendungen

• Verwenden Sie es in Installationen von Kommunikations- und Steuerungsindustriekabeln, bei denen eine zuverlässige Signalübertragung erforderlich ist.
• Wählen Sie es für elektrisch belastete Umgebungen, in denen ein Gesamt-Folienschirm (Alum/Mylar) und ein Beilaufdraht zur Reduzierung von EMI/RFI beitragen.
• Installieren Sie es in Allzweck-Industrie- und Steuerungsverdrahtungsanwendungen.

Kabelaufdruck

ALPHA WIRE-* P/N 2215C 5PR 22 AWG SHIELDED 75C (UL) TYPE CM OR AWM 2576 --- LLXXXXXX CSA TYPE CMG FT4 CE ROHS * = Factory Code Note: Product may have c(UL) or CSA markings depending upon plant of manufacture.
