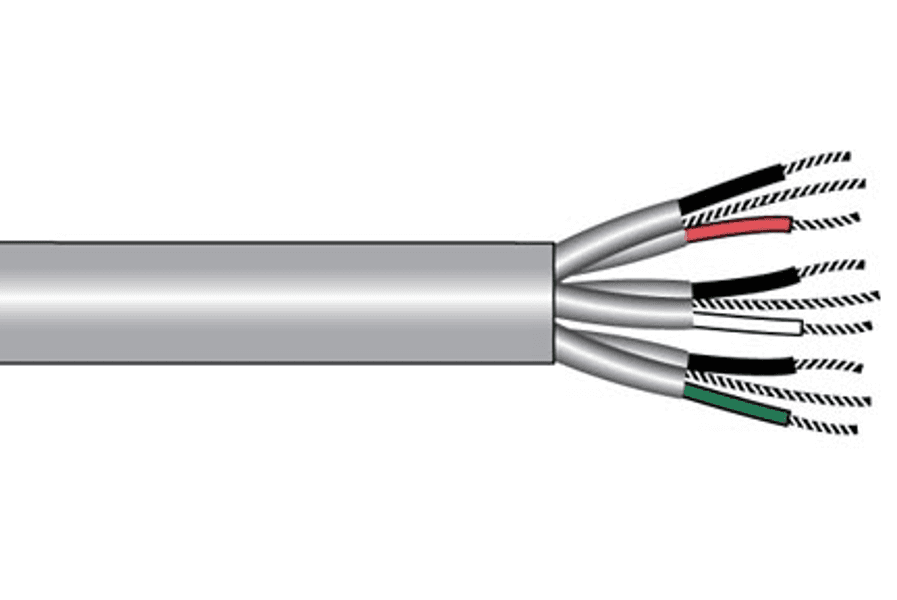

Alpha Wire 6062C SL001, Kommunikations-Steuerkabel — 2 Paare 18AWG Folie PVC

Teilenummer: 6062C SL001

Alpha Wire 6062C SL001 ist ein geschirmtes Kommunikations-/Steuerkabel, das für eine zuverlässige Signalintegrität in störanfälligen Umgebungen ausgelegt ist. Es verfügt über 2 Paare mehrdrähtiger Leiter aus verzinntem Kupfer, 18 AWG, mit PVC-Isolierung und einem PVC-Mantel für eine robuste, flexible Verlegung. Ein Gesamt-Folienschirm (Alu/Mylar) mit einem Beidraht aus verzinntem Kupfer trägt zur Reduzierung von EMI/RFI bei, während der schiefergraue Mantel eine saubere Kennzeichnung in Schaltschränken und Strecken unterstützt. Das Kabel ist UL Listed Art 800 und für 75C-Anwendungen mit den Referenzen Type CM/CMG und AWM 2464 gekennzeichnet, wie auf dem Mantel aufgedruckt.

Allgemeine Spezifikationen:

• Anzahl der Leiter: 2 Paare
• Leitergröße: 18 AWG (American Wire Gauge)
• Leitertyp: mehrdrähtiger Leiter
• Leitermaterial: verzinntes Kupfer
• Isolierungsmaterial: PVC – Polyvinylchlorid
• Mantelmaterial: PVC – Polyvinylchlorid
• Brandklasse: Allzweck (General Purpose)
• NEC-Einstufung: UL Listed Art 800

Leiter- und Isolierungsaufbau:

• Komponente 1: 2 x 1 Paar
• Leiter: 18 (16/30) AWG verzinntes Kupfer
• Leiterdurchmesser ("in"): 0.047
• Isolierung: 0.016" Wandstärke, nom. PVC
• Isolierungsdurchmesser ("in"): 0.079
• Farbcode: Alpha Wire Color Code A
• Paar 1 Farbe: Schwarz-Rot
• Paar 2 Farbe: Schwarz-Weiß

Verpaarung und Verseilung:

• Paar: 2 Leiter miteinander verseilt
• Paarverdrillung: 5.3 Verdrillungen/Fuß (min.)
• Kabelaufbau: 2 Komponenten verseilt
• Kabelaufbau-Verdrillung: 2.8 Verdrillungen/Fuß (min.)
• Anordnung: Komponenten von der inneren zur äußeren Lage anzuordnen
• Kernumwicklung: transparentes Mylar-Band, 25% Überlappung (min.)

Schirmung:

• Schirm: Ja
• Schirmtyp: Folienschirm – Alu/Mylar
• Schirmaufbau: Gesamtschirm & Beidraht
• Schirm: Foil Free Alu/Mylar-Band, 25% Überlappung (min.)
• Folienausrichtung: Folie nach innen
• Beidraht: 20 (10/30) AWG verzinntes Kupfer

Mantel:

• Mantel: 0.043" Wandstärke, nom. PVC
• Manteldurchmesser ("in"): 0.376 (0.390 max.)
• Mantelfarbe(n): Schiefergrau (Slate)

Kabelaufdruck (wie aufgedruckt):

• ALPHA WIRE-* P/N 6062C 2PR 18 AWG
  SHIELDED 75C (UL) TYPE CM OR AWM 2464 OR C(UL)
  75C TYPE CMG FT4 CE ROHS
  * = Factory Code
  [\Note: Product may have c(UL) or CSA markings depending upon plant of manufacture.]\
