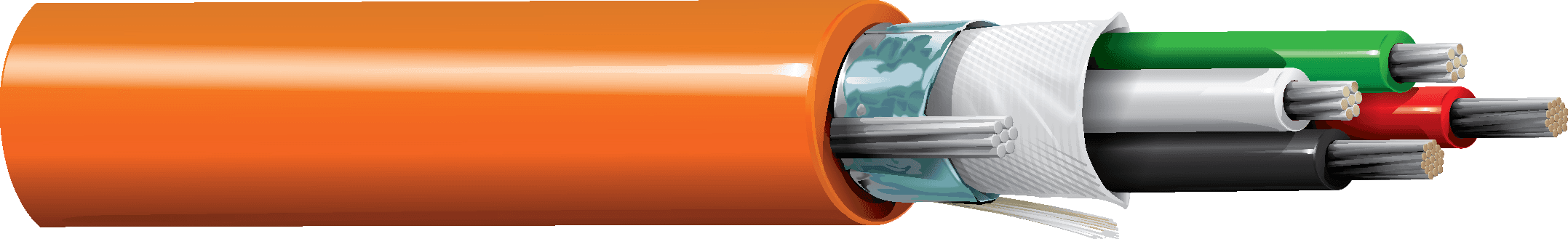

Belden 3125A 003 DeviceBus 1P-16 AWG+1P-22 AWG TC PE PVC Orange
Beschreibung
Belden 3125A 003 DeviceBus® Kabel ist für Square D/Seriplex-Systeme® konzipiert. Er verfügt über 1 Paar 16 AWG + 1 Paar 22 AWG mehrdrähtig verzinntes Kupfer Leiter mit einem orangefarbenen PVC Mantel. Dieses Kabel beinhaltet PE Dämmung und ist geschirmt mit einem CM-zertifizierten Gesamt- PVC Mantel.
Anwendungen
- Unterstützt DeviceBus-Verbindungen®, die mit Square D/Seriplex-Systemen® verwendet werden.
- Kombiniert separate isolierte Paare, um sowohl Strom- als auch Datensignale innerhalb eines Kabelzu übertragen.
- Verwendet einen Gesamt-Beldfoil®- Schirm nur auf dem Datenpaar sowie einen Drainwire.
Spezifikationen
| Attribute | Value |
|---|---|
| Isolierung 16 AWG | PE - Polyethylen (Schaum), 0.025 in nominale Wandstärke |
| Isolierung 22 AWG | PE – Polyethylen (Schaum), 0.0405 in nominale Wandstärke |
| Farbcode 1 (16 AWG) | Schwarz und Rot |
| Farbcode 2 (22 AWG) | Grün und Weiß |
| Schirmtyp | Folie |
| Werkstoff des Trennelements | PO - Polyolefin (Schaum) Band |
| Schlagrichtung | Linksschlag |
| Nenndurchmesser des Mantels | 0.368 in |
| Nennwandstärke des Mantels | 0.039 in |
| Gewicht der Kabelmeterware | 55.6 lbs/1000ft |
| Nominaler Wellenwiderstand | 120 Ohm |
| Nominale Leiter-DCR (16 AWG) | 4.49 Ohm/1000ft |
| Nominale Leiter-DCR (22 AWG) | 18.1 Ohm/1000ft |
| Nominale DCR des Außenschirms (16 AWG) | 16 Ohm/1000ft |
| Nennkapazität Leiter zu Leiter (22 AWG) | 16 pF/ft |
| Nennkapazität Leiter zu Schirm (22 AWG) | 28 pF/ft |
| Nennkapazität Leiter zu Leiter (16 AWG) | 9 pF/ft |
| Nennkapazität Leiter zu Schirm (16 AWG) | 16 pF/ft |
| Nominale Ausbreitungsgeschwindigkeit (VP) (16 AWG) | 78% |
| Nominale Ausbreitungsgeschwindigkeit (VP) (22 AWG) | 78% |
| Betriebstemperaturbereich | -20°C to +75°C |
| Maximal empfohlene Zugkraft | 85 lbs |
| Plenum (J/N) | Nein |
| UL-Brennbarkeit | UL1685 UL Loading |
| NEC-Artikel | Artikel 725, Artikel 800 |
| NEC-/UL-Konformität | CL2, CM |
| CEC / C(UL)-Konformität | CM |
| EU-Richtlinie 2000/53/EG (Altfahrzeuge) | Ja |
| EU-Richtlinie 2011/65/EU (RoHS 2) | Ja |
| EU-Richtlinie 2012/19/EU (WEEE) | Ja |
| EU-Richtlinie 2015/863/EU (RoHS-2-Änderung) | Ja |
| Konformität mit EU-Richtlinien | EU-Richtlinie 2003/11/EC (BFR) |
| EU-CE-Kennzeichnung | Ja |
| MII-Verordnung Nr. 39 (China RoHS) | Ja |
| Fußnote | C - KISTENTROMMEL-AUFMACHUNG., Z - ENDGÜLTIGE AUFMACHUNG KANN GEGENÜBER DER ANGEGEBENEN LÄNGE (= ODER -) 10% FÜR SPULEN ODER TROMMELN UND (+ ODER -) 5% FÜR ABWICKELKARTONS ABWEICHEN. |
| Artikeltyp | Belden Mehrleiterkabel |
| Andere Teilenummern | 3125A 003, 3125A 003100, 3125A 003250, 3125A 003500, 3125A 0031000, UPC 612825142027, UPC 612825142034 |
| Preis pro | FT |
