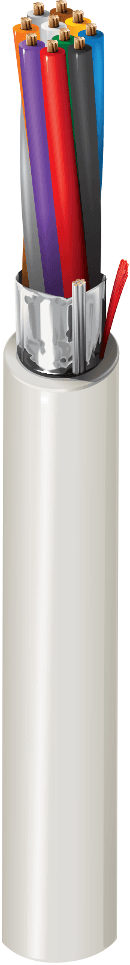

Belden 5508FE 008, 22 AWG 10C geschirmt PP PVC Grau 1,000’
SKU:Belden 5508FE 008
● Auf Lager
ea
Beschreibung
Belden 5508FE 008 ist ein Sicherheits- & Beschallungskabel, Riser-CMR, aufgebaut mit 10 Leitern aus 10-22 AWG mehrdrähtigem blankem Kupfer und einem Gesamt-Bandschirm mit Beidraht. Es verwendet eine Isolierung aus PP - Polypropylen und einen Mantel aus PVC - Polyvinylchlorid mit Reißfaden und ist für 300 V mit einer UL-Temperatur von 75°C ausgelegt. Das Kabel erfüllt die Brennbarkeit / das Brandverhalten nach UL1666 Riser und verfügt über eine fortlaufende Längenmarkierung alle zwei Fuß, um Messen und Zugplanung zu unterstützen.
Wichtigste Merkmale
- 10 Leiter mit 10-22 AWG mehrdrähtigen blanken Kupferleitern für die Sicherheits- und Beschallungsverdrahtung.
- Gesamt-Bandschirm mit 100% Bedeckung und einem 24-AWG-(7x32)-TC-Beidraht zur Unterstützung der Signalintegrität in störbehafteten Umgebungsinstallationen.
- Mantel aus PVC - Polyvinylchlorid mit Reißfaden zur Vereinfachung von Kabelzügen und Handhabung.
- Riser-CMR-Aufbau mit Brennbarkeit / Brandverhalten nach UL1666 Riser.
- Fortlaufende Längenmarkierung alle zwei Fuß für einfacheres Messen und Zugplanung.
Anwendungen
- Verwenden Sie es für die Sicherheitssystemverdrahtung, bei der mehrere Leiter in einem einzigen Zug benötigt werden.
- Führen Sie es für Gegensprech-/PA-Verbindungen in Gebäude-Riser-Wegen.
- Wählen Sie es für Audio-/Lautsprecherstrecken, bei denen eine Schirmung in störbehafteten Umgebungsinstallationen hilfreich ist.
- Setzen Sie es an leistungsbegrenzten Steuerkreisen ein, die ein Riser-gelistetes Kabel erfordern.
Belden™ und alle zugehörigen Marken sind Eigentum ihrer jeweiligen Inhaber.
Spezifikationen
| Attribute | Value |
|---|---|
| Kabeltyp | Sicherheits- & Audiokabel, Riser-CMR |
| Anzahl der Leiter | 10 |
| Leiterquerschnitt | 22 |
| Leiteraufbau | 7x30 |
| Leitermaterial | BC - Blankkupfer |
| Isolationsmaterial | PP - Polypropylen |
| Nom. Dicke (Isolation) | 0.008 in (0.20 mm) |
| Nom. Isolationsdurchmesser | 0.062 in (1.6 mm) |
| Farbcode | Schwarz, Rot, Weiß, Grün, Braun, Blau, Orange, Gelb, Violett, Grau |
| Schirmtyp | Folie |
| Schirmwerkstoff | Aluminium-Polyester-Verbundfolie |
| Typ des Beilaufdrahts | 24 AWG (7x32) TC |
| Mantelmaterial | PVC - Polyvinylchlorid |
| Nom. Dicke (Mantel) | 0.018 in (0.46 mm) |
| Nenndurchmesser | 0.217 in (5.51 mm) |
| Plenum-Nummer | 6508FE |
| UL-Spannungsnennwert | 300 V |
| Nennwert des Leiter-Gleichstromwiderstands | 17.41 Ohm/1000ft |
| Nom. DCR des Außenschirms | 14.41 Ohm/1000ft (47.28 Ohm/km) |
| Nennkapazität Leiter-Leiter | 22.5 pF/ft (73.8 pF/m) |
| Nennkapazität Leiter-übrige (Leiter + Schirm) | 40.5 pF/ft (133 pF/m) |
| Nenninduktivität | 0.18 µH/ft (0.59 µH/m) |
| Max. Strom | 2 Ampere pro Leiter bei 25 ºC |
| UL-Temperatur | 75°C |
| Betrieb | -20°C To +75°C |
| Min. Biegeradius bei fester Verlegung | 2.17 in (55.1 mm) |
| Min. Biegeradius bei Installation | 2.17 in (55.1 mm) |
| Max. Zugkraft | 96.5 lbs (43.8 kg) |
| Gewicht der Kabelmeterware | 32 lbs/1000ft |
| Umgebungseignung | Außenbereich |
| NEC-/UL-Konformität | Artikel 800, CMR |
| CEC / C(UL)-Konformität | CMG |
| Konformität mit europäischer Richtlinie | EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
| APAC-Konformität | China RoHS II (GB/T 26572-2011) |
| Preis pro | FT |
Abbildungen dienen nur als Referenz. Spezifikationen können sich ohne Vorankündigung ändern — prüfen Sie vor dem Kauf die Eignung für Ihre Anwendung. Die Herstellerdokumentation ist maßgeblich.
