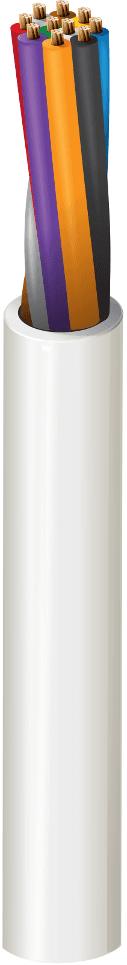

Belden 5508UE 008U, Mehrleiter 10C 22 AWG PO FRPVC Grau
SKU:Belden 5508UE 008U
● Auf Lager
ft
Mindestbestellung: 1,000 ft · Schritte von 1,000 ft
Beschreibung
Belden 5508UE 008U ist ein mehradriges Sicherheits- & Beschallungs-Riser-(CMR-)Kabel mit 10 mehrdrähtigen Leitern aus 22 AWG blankem Kupfer und einem PVC-Mantel. Es verwendet Isolierung aus PP - Polypropylen mit einem 10-Farben-Code zur klaren Leiterkennzeichnung und umfasst einen Reißfaden für einfacheres Abmanteln. Zu den elektrischen Eigenschaften gehören UL-Nennspannung: 300 V, nom. Leiter-DCR: 17.41 Ohm/1000ft, nom. Kapazität Leiter-zu-Leiter: 22.7 pF/ft (74.5 pF/m) und max. Strom: 2 Amps per Conductor at 25ºC.
Wichtige Merkmale
- 10 mehrdrähtige Leiter aus 22 AWG blankem Kupfer unterstützen mehradrige Sicherheits- & Beschallungsverkabelung.
- Der Außenmantel aus PVC - Polyvinylchlorid umfasst einen Reißfaden für einfacheres Abmanteln bei der Installation.
- Isolierung aus PP - Polypropylen verwendet Farbcode: Schwarz, Rot, Weiß, Grün, Braun, Blau, Orange, Gelb, Lila, Grau zur klaren Kennzeichnung.
- Die fortlaufende Längenmarkierung alle zwei Fuß hilft beim Messen und Ziehen von Strecken.
- Riser-Brandklassifizierung mit Flammschutz / Brandverhalten: UL1666 Riser, FT4, IEC 60332-1-2.
Anwendungen
- Einsatz in der Verkabelung von Sicherheitssystemen, wenn mehrere gekennzeichnete Leiter in einer einzigen Strecke benötigt werden.
- Wählen Sie es für Gegensprech-/Beschallungsinstallationen, die von übersichtlichen, farbcodierten Leitern für Anschlüsse profitieren.
- Unterstützt Audio-/Lautsprecherverbindungen, die ein mehradriges Kabel zum Führen von Signalen zwischen Geräten erfordern.
- Passt zu leistungsbegrenzten Steuerungen, bei denen eine klare Leiterkennzeichnung übersichtliche Steuerverkabelungslayouts unterstützt.
Belden™ und alle zugehörigen Marken sind Eigentum ihrer jeweiligen Inhaber.
Spezifikationen
| Attribute | Value |
|---|---|
| Anzahl der Leiter | 10 |
| Leiterquerschnitt | 22 |
| Leitermaterial | BC - Blankkupfer |
| Leiteraufbau | 7x30 |
| Isolationsmaterial | PP - Polypropylen |
| Material des Außenmantels | PVC - Polyvinylchlorid |
| Schirm | Nein |
| Nom. Isolationsdurchmesser | 0.062 in (1.6 mm) |
| Nom. Isolationsdicke | 0.008 in (0.20 mm) |
| Nom. Manteldicke | 0.018 in (0.46 mm) |
| Nom. Gesamtdurchmesser | 0.214 in |
| Gewicht der Kabelmeterware | 32 lbs/1000ft |
| UL-Spannungsnennwert | 300 V |
| Nennwert des Leiter-Gleichstromwiderstands | 17.41 Ohm/1000ft |
| Nennkapazität Leiter-Leiter | 22.7 pF/ft (74.5 pF/m) |
| Max. Strom | 2 Ampere pro Leiter bei 25 ºC |
| UL-Temperatur | 75°C |
| Betrieb | -20°C To +75°C |
| Min. Biegeradius bei fester Verlegung | 2.14 in (54.4 mm) |
| Min. Biegeradius bei Installation | 2.14 in |
| Max. Zugkraft | 91 lbs (41 kg) |
| Umgebungseignung | Außenbereich |
| Brandklasse | Steigleitung (Riser) |
| NEC-/UL-Konformität | Artikel 800, CMR |
| CEC / C(UL)-Konformität | CMG |
| CPR-Konformität | CPR-Euroklasse: Eca |
| Konformität mit europäischer Richtlinie | EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
| Konformität mit der Verordnung des Vereinigten Königreichs | UKCA-Kennzeichnung |
| APAC-Konformität | China RoHS II (GB/T 26572-2011) |
| Plenum-Nummer | 6508UE |
| Preis pro | FT |
Abbildungen dienen nur als Referenz. Spezifikationen können sich ohne Vorankündigung ändern — prüfen Sie vor dem Kauf die Eignung für Ihre Anwendung. Die Herstellerdokumentation ist maßgeblich.
