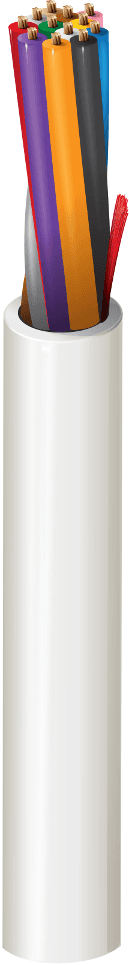

Belden 5509UE 008, Mehrleiter 12C 22 AWG PP FRPVC Grau
SKU:Belden 5509UE 008
● Auf Lager
ft
Mindestbestellung: 1,000 ft · Schritte von 1,000 ft
Beschreibung
Belden 5509UE 008 ist ein Sicherheits- und Ton-Riser-CMR-Kabel mit 12 mehrdrähtigen 22 AWG blanken Kupferleitern, PP - Polypropylene Isolierung und einem PVC - Polyvinyl Chloride Mantel. Es ist mit 300 V und 75°C eingestuft, mit Brennbarkeit / Brandverhalten-Angaben von UL1666 Riser und FT4. Dieses grau ummantelte Kabel enthält einen Reißfaden für einfacheres Ziehen und Abisolieren sowie eine fortlaufende Längenmarkierung alle zwei Fuß.
Wichtige Merkmale
- 12 mehrdrähtige 22 AWG blanke Kupferleiter für Sicherheits- und Ton- sowie andere Niederspannungssystemverdrahtung.
- Riser-CMR-Konstruktion mit UL1666 Riser und FT4 Brennbarkeit / Brandverhalten-Konformität.
- 300 V UL-Spannungsbewertung und 75°C UL-Temperaturbewertung.
- PVC - Polyvinyl Chloride Mantel mit einem Reißfaden für einfacheres Ziehen und Abisolieren.
- Fortlaufende Längenmarkierung alle zwei Fuß zur Unterstützung von Mess- und Ziehstrecken.
Anwendungen
- Einsatz für die Verkabelung von Sicherheitssystemen, bei der mehrere Leiter in einer einzelnen Strecke benötigt werden.
- Installation in Gegensprech-/PA-Anlagen, die von geordneten, farbcodierten Leitern profitieren.
- Unterstützt Audio-/Lautsprecheranschlüsse in Niederspannungssystemaufbauten.
- Einsatz in leistungsbegrenzten Steuerungen für Niederspannungssteuerstromkreise.
Belden™ und alle zugehörigen Marken sind Eigentum ihrer jeweiligen Inhaber.
Spezifikationen
| Attribute | Value |
|---|---|
| Anzahl der Leiter | 12 |
| Leiterquerschnitt | 22 |
| Leiteraufbau | 7x30 |
| Leitermaterial | BC - Blankkupfer |
| Isolationsmaterial | PP - Polypropylen |
| Nom. Isolationsdicke | 0.008 in (0.20 mm) |
| Nom. Isolationsdurchmesser | 0.062 in (1.6 mm) |
| Farbcode | Schwarz, Rot, Weiß, Grün, Braun, Blau, Orange, Gelb, Violett, Grau, Rosa, Beige |
| Material des Außenmantels | PVC - Polyvinylchlorid |
| Mantelfarbe | Grau |
| Nom. Manteldicke | 0.018 in (0.46 mm) |
| Nom. Gesamtdurchmesser | 0.221 in (5.61 mm) |
| Schirm | Nein |
| Plenum-Nummer | 6509UE |
| Nennwert des Leiter-Gleichstromwiderstands | 17.41 Ohm/1000ft |
| Nennkapazität Leiter-Leiter | 17 pF/ft (56 pF/m) |
| Max. Strom | 1,4 Ampere pro Leiter bei 25 °C |
| Betriebstemperatur | -20°C To +75°C |
| Biegeradius (min. bei fester Verlegung) | 2.21 in (56.1 mm) |
| Biegeradius (min. bei Verlegung) | 2.21 in (56.1 mm) |
| Max. Zugkraft | 109 lbs (49.4 kg) |
| Gewicht der Kabelmeterware | 36 lbs/1000ft |
| Umgebungseignung | Außenbereich |
| NEC-/UL-Konformität | Artikel 800, CMR |
| CEC / C(UL)-Konformität | CMG |
| Konformität mit europäischer Richtlinie | EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
| APAC-Konformität | China RoHS II (GB/T 26572-2011) |
| Preis pro | FT |
Abbildungen dienen nur als Referenz. Spezifikationen können sich ohne Vorankündigung ändern — prüfen Sie vor dem Kauf die Eignung für Ihre Anwendung. Die Herstellerdokumentation ist maßgeblich.
