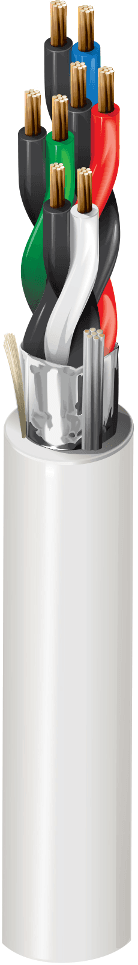

Belden 5543FE 008, Mehrleiterkabel 4 Paare 22 AWG PVC Grau
SKU:Belden 5543FE 008
● Auf Lager
ft
Mindestbestellung: 1,000 ft · Schritte von 1,000 ft
Beschreibung
Belden 5543FE 008 ist ein Sicherheits- & Tonkabel für Riser-Installationen (CMR), aufgebaut mit 4 mehrdrähtigen Paaren aus blankem Kupfer (22 AWG) und Polyolefin-Isolierung. Es verfügt über einen Gesamtschirm aus Beldfoil®-Band mit einem Beidraht aus 24 AWG (7x32) TC sowie einen PVC-Mantel mit Reißfaden. Wichtige elektrische und sicherheitstechnische Angaben umfassen einen nominalen Leiterwiderstand (DCR) von 17.6 Ohm/1000ft, eine nominale Kapazität Leiter-zu-Leiter von 24 pF/ft (79 pF/m) und eine UL-Nennspannung von 300 V.
Merkmale
- Ausgelegt für Riser-Installationen (CMR) in der Sicherheits- und Tonverdrahtung.
- 4 mehrdrähtige Paare aus blankem Kupfer (22 AWG), wobei die Leiter zu Paaren verdrillt und mehrere Paare miteinander verseilt sind.
- Gesamtschirm aus Beldfoil®-Band mit 100% Bedeckung und einem Beidraht aus 24 AWG (7x32) TC.
- PVC-Mantel mit Reißfaden für einfachere Kabelvorbereitung.
- Fortlaufende Längenmarkierung alle zwei Fuß zur Unterstützung von genauem Messen und Einziehen.
Anwendungen
- Häufig in der Verdrahtung von Sicherheitssystemen installiert, wenn ein Riser-klassifiziertes Kabel erforderlich ist.
- Ermöglicht Intercom/PA-Verbindungen in Gebäudekommunikationssystemen.
- Gut geeignet für Audio-/Lautsprecherstrecken, bei denen paarige Leiter für die Signalverteilung benötigt werden.
- Unterstützt leistungsbegrenzte Steuerungen in Steuerkreisen.
- Hilfreich in störbehafteten Umgebungen, in denen eine Schirmung gewünscht ist.
Belden™ und alle zugehörigen Marken sind Eigentum ihrer jeweiligen Inhaber.
Spezifikationen
| Attribute | Value |
|---|---|
| Elemente | Paar(e) |
| Anzahl der Elemente | 4 |
| Leiterquerschnitt | 22 |
| Leiteraufbau | 7x30 |
| Leitermaterial | BC - Blankkupfer |
| Isolationsmaterial | PO - Polyolefin |
| Isolationsdicke (nom.) | 0.008 in (0.20 mm) |
| Isolationsdurchmesser (nom.) | 0.045 in (1.1 mm) |
| Farbcode | Schwarz & Rot, Schwarz & Weiß, Schwarz & Grün, Schwarz & Blau |
| Typ des Außenschirms | Folie |
| Schirmwerkstoff | Aluminium-Polyester-Verbundfolie |
| Schirmaufbau | Gesamtschirm und Beilaufdraht |
| Typ des Beilaufdrahts | 24 AWG (7x32) TC |
| Mantelmaterial | PVC - Polyvinylchlorid |
| Manteldicke (nom.) | 0.017 in (0.43 mm) |
| Durchmesser (nom.) | 0.22 in (5.6 mm) |
| Plenum-Nummer | 6543FE |
| Nennwert des Leiter-Gleichstromwiderstands | 17.6 Ohm/1000ft |
| Nennkapazität Leiter-Leiter | 24 pF/ft (79 pF/m) |
| Nennkapazität Leiter-übrige (Leiter + Schirm) | 43.25 pF/ft (141.9 pF/m) |
| Nom. DCR des Außenschirms | 14.4 Ohm/1000ft (47.2 Ohm/km) |
| Max. Strom | 2 Ampere pro Leiter bei 25 ºC |
| UL-Spannungsnennwert | 300 V |
| UL-Temperatur | 75°C |
| Betriebstemperatur | -20°C To +75°C |
| Biegeradius (min. bei fester Verlegung) | 2.2 in (56 mm) |
| Biegeradius (min. bei Verlegung) | 2.2 in (56 mm) |
| Max. Zugkraft | 78.3 lbs (35.5 kg) |
| Gewicht der Kabelmeterware | 28 lbs/1000ft |
| Entflammbarkeit / Brandverhalten | UL 1666 Riser, FT4, IEC 60332-1-2 |
| NEC-/UL-Konformität | Artikel 800, CMR |
| CEC / C(UL)-Konformität | CMG |
| CPR-Konformität | CPR-Euroklasse: Eca |
| Konformität mit europäischer Richtlinie | EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
| Konformität mit der Verordnung des Vereinigten Königreichs | UKCA-Kennzeichnung |
| APAC-Konformität | China RoHS II (GB/T 26572-2011) |
| Preis pro | FT |
Abbildungen dienen nur als Referenz. Spezifikationen können sich ohne Vorankündigung ändern — prüfen Sie vor dem Kauf die Eignung für Ihre Anwendung. Die Herstellerdokumentation ist maßgeblich.
