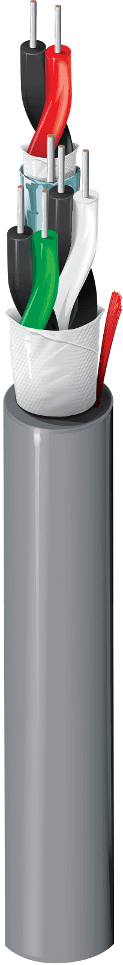

Belden 5584G1 008, Mehrleiter 1 FS PR 2 Paare 22 AWG PVC Grau
Beschreibung
Belden 5584G1 008 ist ein Rated-CM-Sicherheits- & Tonkabel mit massiven verzinnten Kupferleitern mit 22 AWG, PVC-Isolierung und einem PVC-Mantel. Es enthält 1 Paar, das durch einen Beldfoil®-Bandschirm und einen Beidraht geschützt ist, sowie 2 zusätzliche ungeschirmte Paare. Ein inneres und ein Gesamt-Wassersperrband sowie eine Bemessung von 300 V unterstützen den Einsatz in Sicherheitssystemen, Intercom/PA, Audio/Lautsprecher und leistungsbegrenzten Steuerkreisen, einschließlich Umgebungen mit Störeinflüssen & Nässe und Installationen in erdverlegten Kabelkanälen.
Merkmale
- Rated-CM-Sicherheits- & Tonkabel für Sicherheitssysteme, Intercom/PA, Audio/Lautsprecher und leistungsbegrenzte Steuerkreise.
- Massive verzinnte Kupferleiter mit 22 AWG mit PVC-Isolierung.
- 1 Paar mit Beldfoil®-Bandschirm und Beidraht, plus 2 zusätzliche ungeschirmte Paare.
- Inneres und Gesamt-Wassersperrband für Umgebungen mit Störeinflüssen & Nässe und Installationen in erdverlegten Kabelkanälen.
- PVC-Mantel mit UL-Nennspannung: 300 V.
Anwendungen
- Einsatz in Sicherheitssystem-Installationen, bei denen ein Rated-CM-Sicherheits- & Tonkabel erforderlich ist.
- Verlegung von Intercom/PA-Verdrahtung in Innenbereichen.
- Unterstützt Audio-/Lautsprecherverbindungen, die von einem geschirmten Paar und zusätzlichen ungeschirmten Paaren in einem Kabel profitieren.
- Installation in leistungsbegrenzten Steuerkreisen für Innenanwendungen.
- Verlegung durch Umgebungen mit Störeinflüssen & Nässe, in denen ein Wassersperrband gewünscht ist.
- Spezifizierung für Installationen in erdverlegten Kabelkanälen, in denen ein Wassersperrband erforderlich ist.
Belden™ und alle zugehörigen Marken sind Eigentum ihrer jeweiligen Inhaber.
Spezifikationen
| Attribute | Value |
|---|---|
| Leitermaterial | TC - verzinntes Kupfer |
| Leiterquerschnitt | 22 AWG |
| Leitertyp | Massiv (Volldraht) |
| Paare | 1 x 22 AWG (Massiv) TC – Verzinntes Kupfer; 2 x 22 AWG (Massiv) TC – Verzinntes Kupfer |
| Isolationsmaterial | PVC - Polyvinylchlorid |
| Nom. Isolationsdicke | 0.01 in (0.25 mm) |
| Nom. Isolationsdurchmesser | 0.046 in (1.2 mm) |
| Farbcode (Paar) | Schwarz und Rot |
| Farbcode (Paare) | Schwarz & Weiß, Schwarz & Grün |
| Innerer Schirm (Paar Schwarz/Rot) | Folie |
| Material des inneren Schirms | Aluminium-Polyester-Verbundfolie |
| Schirmbedeckung | 100% |
| Typ des Beilaufdrahts | 20 AWG (massiv) TC |
| Außenschirm | Kein Schirm |
| Mantelmaterial | PVC - Polyvinylchlorid |
| Trennelement | Wassersperrband |
| Reißfaden | Ja |
| Nom. Manteldicke | 0.025 in (0.64 mm) |
| Gesamtkabeldurchmesser (nominal) | 0.283 in |
| Gewicht der Kabelmeterware | 31.7 lbs/1000ft |
| UL-Temperatur | 105°C |
| Betrieb | -20°C To +105°C |
| Biegeradius (min. bei fester Verlegung) | 2.83 in (71.9 mm) |
| Biegeradius (min. bei Verlegung) | 2.83 in |
| Max. Zugkraft | 59 lbs (27 kg) |
| Umgebungseignung | Innenbereich |
| Nennwert des Leiter-Gleichstromwiderstands (Paar) | 20.6 Ohm/1000ft; 20.6 Ohm/1000ft (67.6 Ohm/km) |
| Nennkapazität Leiter-Leiter (Paar) | 33 pF/ft (110 pF/m); 18 pF/ft (59 pF/m) |
| Nennkapazität Leiter-übrige (Leiter + Schirm) (Paar) | 58.6 pF/ft (192 pF/m) |
| Max. Strom | 3,2 Ampere pro Leiter bei 25 °C |
| Entflammbarkeit / Brandverhalten | UL 1685 UL Loading, IEEE 1202 FT4 |
| NEC-/UL-Konformität | Artikel 800, CM |
| CEC / C(UL)-Konformität | CM |
| Konformität mit europäischer Richtlinie | EU CE-Kennzeichnung, EU-Richtlinie 2015/863/EU (RoHS-2-Änderung), EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
| Preis pro | FT |
Abbildungen dienen nur als Referenz. Spezifikationen können sich ohne Vorankündigung ändern — prüfen Sie vor dem Kauf die Eignung für Ihre Anwendung. Die Herstellerdokumentation ist maßgeblich.
