Belden 6502FE 010A, 22 AWG 4C Folienschirm LSPVC Schwarz 1000’ Box
SKU:Belden 6502FE 010A
● Auf Lager
ea
Beschreibung

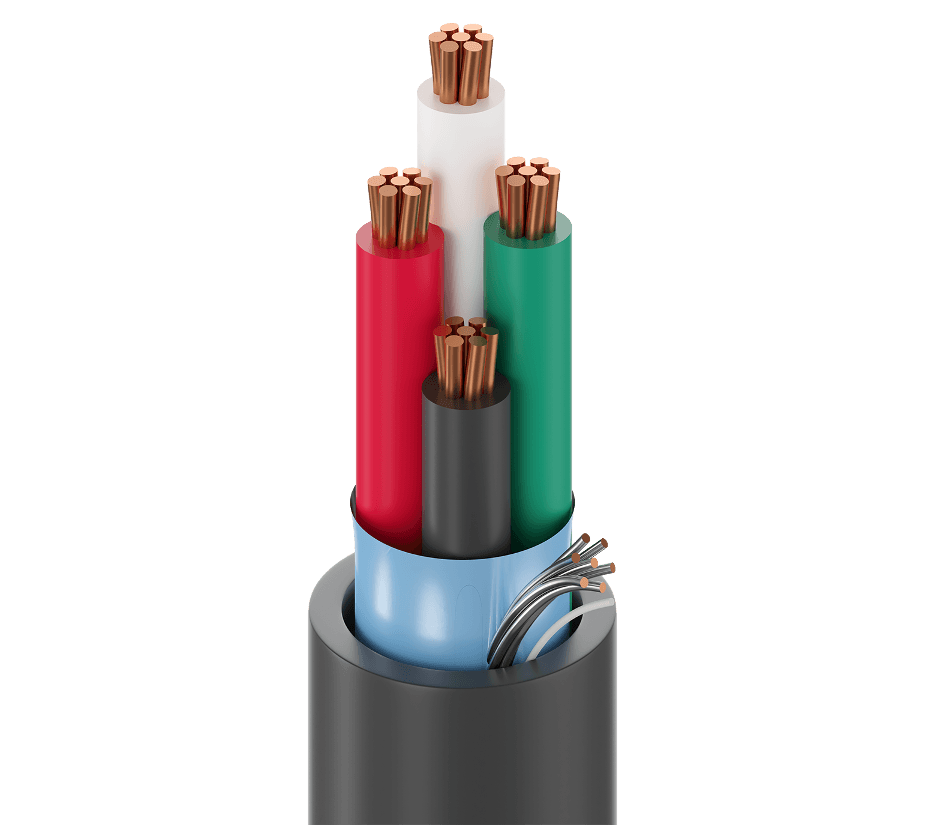

Belden 6502FE 010A ist ein Sicherheits- & Tonkabel mit einer Plenum-CMP-Klassifizierung für Plenum-Installationen im Innenbereich. Es verfügt über 4 mehrdrähtige BC-Leiter (blankes Kupfer) mit 22 AWG mit PVC - Polyvinylchlorid-Isolierung sowie einen Bandschirm mit 100% Bedeckung und einem Beidraht 24 AWG (7x32) TC. Das Kabel ist mit einem PVC - Polyvinylchlorid-Mantel abgeschlossen und enthält einen Reißfaden für einfacheres Handling. Zu den elektrischen Bemessungen gehören eine UL-Nennspannung von 300 V (CMP) und eine UL-Temperatur von 75°C.
Merkmale
- Plenum-CMP-klassifiziertes Sicherheits- & Tonkabel für Plenum-Installationen im Innenbereich.
- 4 mehrdrähtige BC-Leiter (blankes Kupfer) mit 22 AWG mit Farbcode: Schwarz, Rot, Weiß, Grün.
- Bandschirm aus Bi-Laminat (Alum+Poly)-Material und 100% Bedeckung, plus einem Beidraht 24 AWG (7x32) TC.
- PVC - Polyvinylchlorid-Mantel mit Reißfaden: Ja.
- UL-Nennspannung: 300 V (CMP); UL-Temperatur: 75°C.
Anwendungen
- Unterstützt die Verdrahtung von Sicherheitssystemen in Plenum-Innenbereichen, in denen ein CMP-Kabel erforderlich ist.
- Verwenden Sie es für Intercom/PA-Verbindungen im Gebäudeinneren.
- Verlegen Sie es für Audio-/Lautsprecherverbindungen in installierten Niederspannungssystemen.
- Setzen Sie es für leistungsbegrenzte Steuerungen ein, bei denen ein geschirmter Aufbau verwendet wird.
- Wählen Sie es für Installationen in störbehafteten Umgebungen, in denen eine Schirmung benötigt wird.
Belden™ und alle zugehörigen Marken sind Eigentum ihrer jeweiligen Inhaber.
Spezifikationen
| Attribute | Value |
|---|---|
| Kabeltyp | Sicherheits- und Tonkabel |
| Umgebungseignung | Innenbereich - Plenum, Innenbereich |
| Anzahl der Leiter | 4 |
| Leiterquerschnitt | 22 AWG |
| Leiteraufbau | 7x30 |
| Leitermaterial | BC - Blankkupfer |
| Isolationsmaterial | PVC - Polyvinylchlorid |
| Nom. Dicke (Isolation) | 0.009 in (0.23 mm) |
| Nom. Isolationsdurchmesser | 0.047 in (1.2 mm) |
| Schirmtyp | Folie |
| Schirmwerkstoff | Aluminium-Polyester-Verbundfolie |
| Schirmbedeckung | 100% |
| Typ des Beilaufdrahts | 24 AWG (7x32) TC |
| Mantelmaterial | PVC - Polyvinylchlorid |
| Nom. Dicke (Mantel) | 0.015 in (0.38 mm) |
| Gesamtkabeldurchmesser (nominal) | 0.147 in (3.73 mm) |
| Nicht-Plenum-Nummer | 5502FE |
| Nennwert des Leiter-Gleichstromwiderstands | 16.2 Ohm/1000ft |
| Nennkapazität Leiter-Leiter | 33.0 pF/ft (108 pF/m) |
| Nennkapazität Leiter-übrige (Leiter + Schirm) | 59 pF/ft (190 pF/m) |
| Max. Strom | 2.2 Ampere pro Leiter bei 25 ºC |
| Nom. DCR des Außenschirms | 18.38 Ohm/1000ft (60.30 Ohm/km) |
| Betriebstemperatur | 0°C to +75°C |
| Biegeradius (min. bei fester Verlegung) | 1.47 in (37.3 mm) |
| Biegeradius (min. bei Verlegung) | 1.47 in (37.3 mm) |
| Max. Zugkraft | 42 lbs (19 kg) |
| Gewicht der Kabelmeterware | 17 lbs/1000ft |
| Entflammbarkeit / Brandverhalten | NFPA 262, UL 910 (Plenum), FT6 |
| CPR-Konformität | CPR-Euroklasse: Eca |
| NEC-/UL-Konformität | Artikel 800, CMP |
| CEC / C(UL)-Konformität | CMP |
| Konformität mit europäischer Richtlinie | EU CE-Kennzeichnung, EU-Richtlinie 2015/863/EU (RoHS-2-Änderung), EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
| Konformität mit der Verordnung des Vereinigten Königreichs | UKCA-Kennzeichnung |
| APAC-Konformität | China RoHS II (GB/T 26572-2011) |
| Preis pro | FT |
Abbildungen dienen nur als Referenz. Spezifikationen können sich ohne Vorankündigung ändern — prüfen Sie vor dem Kauf die Eignung für Ihre Anwendung. Die Herstellerdokumentation ist maßgeblich.
