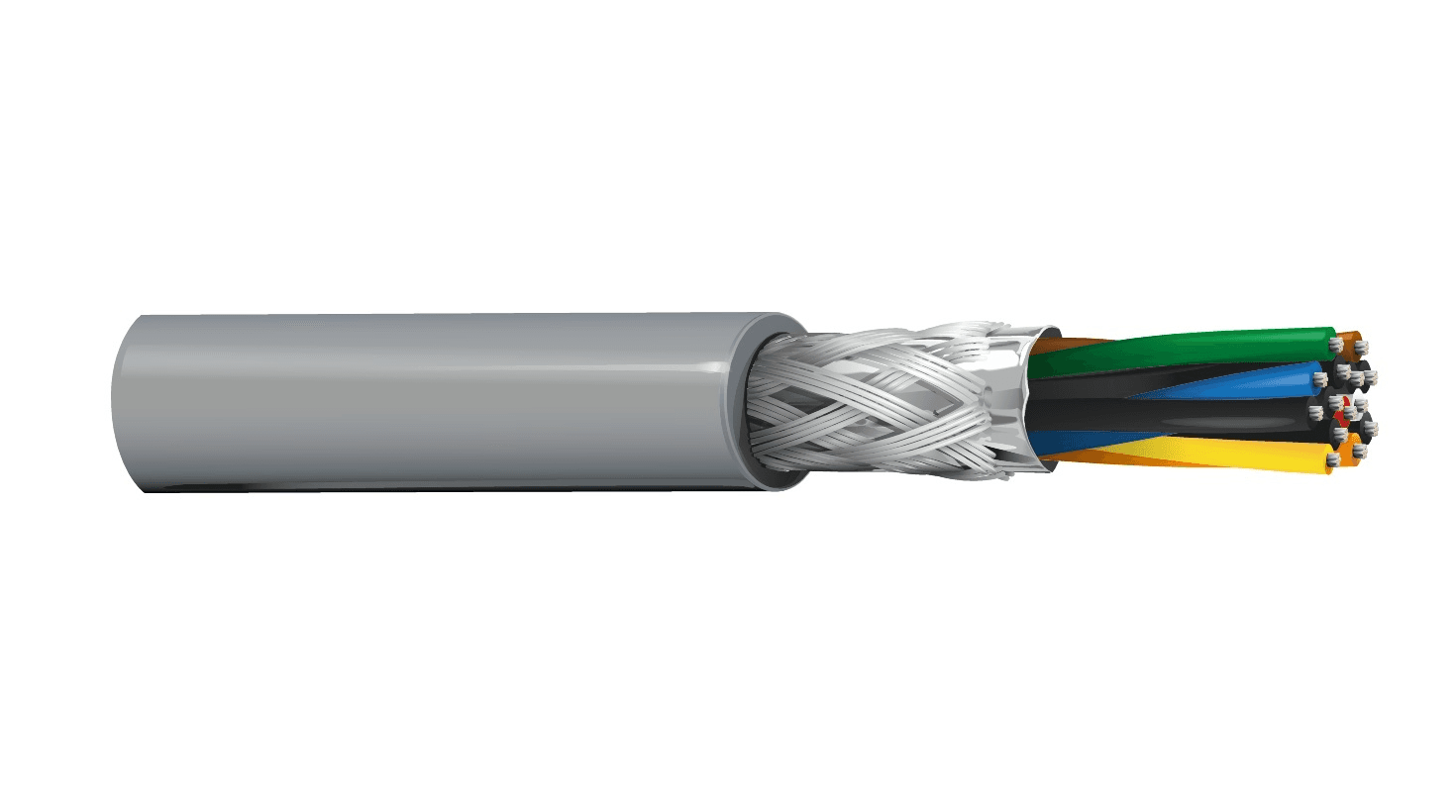

Belden 8307 060 7-Paar 22 AWG mehrdrähtig Gesamt-Beldfoil PVC Mantel
SKU:Belden 8307 060
$912.00
● Auf Lager
× 100 ft = Gesamt: 100 ft
Beschreibung
Belden 8307 060 ist ein Computer-EIA RS-232 Kabel mit 7 verdrillten Paaren und 22 AWG mehrdrähtig (7x30) verzinntem Kupfer Leiter. Er verfügt über halbstarre PVC Isolierung, eine Gesamt-Beldfoil®- Schirmund eine verchromte PVC Mantel.
Technische Daten
| Typ | Computer EIA RS-232 Kabel |
|---|---|
| Paare | 7 verdrehte Paare |
| Leiter | 22 AWG mehrdrähtig (7x30) verzinntes Kupfer Leiter |
| Isolierung | Halbstarre PVC Isolierung |
| Schirm | Gesamt Beldfoil® (100 % Abdeckung) + konservierte Kupfer-Zopf- Schirm (65 % Deckung) |
| Mantel | Chrome PVC Mantel |
Anwendungen
- Verwendung für Computer-EIA-RS-232-Verkabelung, bei der eine Mehrpaarkonstruktion mehrere Signalwege in einem einzigen Verlauf unterstützt.
- Wählen Sie Installationen, die von einer Gesamtabschirmung profitieren, um die Signalintegrität in kabelgebundenen Verbindungen zu verwalten.
Spezifikationen
| Attribute | Value |
|---|---|
| Paare | 7 |
| Leiterquerschnitt | 22 AWG |
| Leiteraufbau | 7x30 |
| Leitermaterial | TC - verzinntes Kupfer |
| Isolationsmaterial | SR-PVC - Polyvinylchlorid (halbstarr) |
| Isolationsdicke (nom.) | 0.011 in (0.28 mm) |
| Isolationsdurchmesser (nom.) | 0.051 in (1.3 mm) |
| Schirmaufbau | Gesamt-Beldfoil® (100% Abdeckung) + verzinnter Kupfer-Geflechtschirm (65% Abdeckung) |
| Band | Bi-Laminat (Alum+Poly), 100% |
| Geflecht | Verzinntes Kupfer (TC), 65% |
| Mantelmaterial | PVC - Polyvinylchlorid |
| Mantelfarbe | Chrom |
| Manteldicke (nom.) | 0.035 in (0.89 mm) |
| Gesamtkabeldurchmesser (nom.) | 0.348 in (8.84 mm) |
| Nennwert des Leiter-Gleichstromwiderstands | 18.2 Ohm/1000ft |
| Nennkapazität Leiter-Leiter | 35 pF/ft (110 pF/m) |
| Nennkapazität Leiter-übrige (Leiter + Schirm) | 63 pF/ft (210 pF/m) |
| Nom. Ausbreitungsgeschwindigkeit | 60% |
| Max. Strom | 1.96 Ampere pro Leiter bei 25 ºC |
| Nom. DCR des Außenschirms | 7.1 Ohm/1000ft (23 Ohm/km) |
| Betriebstemperatur | -30°C to +80°C |
| UL-Temperatur | 80°C |
| Biegeradius (min. bei fester Verlegung) | 3.5 in (89 mm) |
| Biegeradius (min. bei Verlegung) | 3.5 in (89 mm) |
| Max. Zugkraft | 127.4 lbs (57.79 kg) |
| Gewicht der Kabelmeterware | 77 lbs/1000ft |
| Entflammbarkeit / Brandverhalten | UL 1685 FT4 Loading, FT4 |
| CPR-Konformität | CPR-Euroklasse: Eca |
| AWM-Konformität | AWM 2464 |
| CEC / C(UL)-Konformität | CMG |
| Konformität mit europäischer Richtlinie | EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
| Konformität mit der Verordnung des Vereinigten Königreichs | UKCA-Kennzeichnung |
| APAC-Konformität | China RoHS II (GB/T 26572-2011) |
| Artikeltyp | Belden Mehrpaarkabel |
| Andere Teilenummern | 8307 060100 UPC 612825203001; 8307 060250; 8307 060500 UPC 612825203025; 8307 0601000 UPC 612825203018 |
| Preis pro | FT |
Dokumente
Abbildungen dienen nur als Referenz. Spezifikationen können sich ohne Vorankündigung ändern — prüfen Sie vor dem Kauf die Eignung für Ihre Anwendung. Die Herstellerdokumentation ist maßgeblich.
