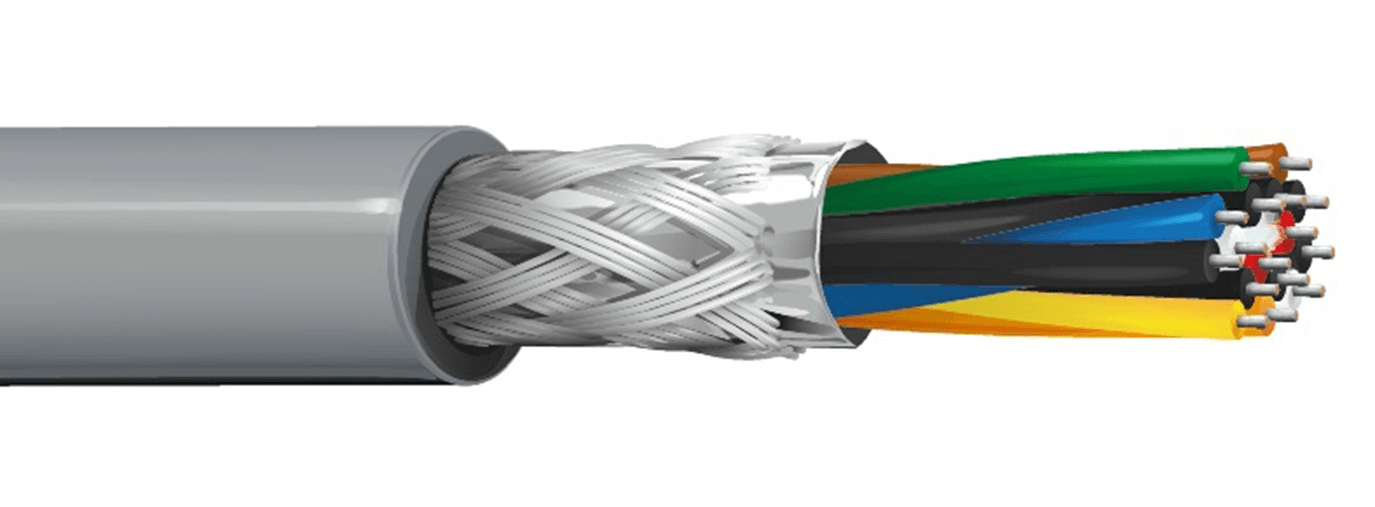

Belden 8308 060 8-Paar 22 AWG mehrdrähtig Gesamt-Beldfoil PVC Mantel
SKU:Belden 8308 060
$1,101.60
● Auf Lager
× 100 ft = Gesamt: 100 ft
Beschreibung
Belden 8308 060 ist ein Computer-EIA RS-232 Kabel mit 8 verdrillten Paaren und 22 AWG mehrdrähtig (7x30) verzinnten Kupfer LeiterEr verfügt über halbstarre PVC Isolierung, insgesamt Beldfoil® (100 % Deckung) und eine verzinnte Kupfer-Zopf- Schirm (65 % Abdeckung). Das Mantel ist Chrom PVC.
Anwendungen
- Konzipiert für Computer-EIA RS-232-Verkabelung, bei der mehrere verdrillte Paare für Signalverbindungen benötigt werden.
- Funktioniert gut in Installationen, die von einem Gesamt- Schirm profitieren, um die Signalintegrität in RS-232- Kabel Fahrten zu verwalten.
- Wird häufig in Verkabelungskonstruktionen verwendet, die eine Chrom- PVC Mantel und halbstarre PVC Isolierung benötigen.
Spezifikationen
| Attribute | Value |
|---|---|
| Kabeltyp | Mehrpaariges Computer-Kabel EIA RS-232 |
| Leitermaterial | TC - verzinntes Kupfer |
| Isolationsmaterial | SR-PVC - Polyvinylchlorid (halbstarr) |
| Nom. Isolationsdicke | 0.011 in (0.28 mm) |
| Nom. Isolationsdurchmesser | 0.051 in (1.3 mm) |
| Farbcode | Schwarz & Rot, Schwarz & Weiß, Schwarz & Grün, Schwarz & Blau, Schwarz & Gelb, Schwarz & Braun, Schwarz & Orange, Rot & Weiß |
| Material des Außenmantels | PVC - Polyvinylchlorid |
| Nom. Manteldicke | 0.040 in (1.0 mm) |
| Nenndurchmesser des Kabels | 0.384 in (9.75 mm) |
| Folienwerkstoff | Aluminium-Polyester-Verbundfolie |
| Geflechtmaterial | Verzinntes Kupfer (TC) |
| Nennwert des Leiter-Gleichstromwiderstands | 18.2 Ohm/1000ft |
| Max. Gleichstromwiderstand des Leiters | 9 Ohm/1000ft |
| Nennkapazität Leiter-Leiter | 35 pF/ft (110 pF/m) |
| Nennkapazität (Leiter-übrige) | 63 pF/ft (210 pF/m) |
| Nom. Ausbreitungsgeschwindigkeit | 60% |
| Max. Strom | 1.96 Ampere pro Leiter bei 25 ºC |
| Nom. DCR des Außenschirms | 6.2 Ohm/1000ft (20 Ohm/km) |
| UL-Spannungsnennwert | 300 V (CMG), 300 V (UL AWM 2464) |
| Umgebungseignung | Innenbereich |
| Betriebstemperatur | -30°C to +80°C |
| UL-Temperatur | 80°C |
| Biegeradius (min. bei fester Verlegung) | 3.8 in (97 mm) |
| Biegeradius (min. bei Verlegung) | 3.8 in (97 mm) |
| Max. Zugkraft | 145.6 lbs (66.04 kg) |
| Gewicht der Kabelmeterware | 94 lbs/1000ft |
| Entflammbarkeit / Brandverhalten | UL 1685 FT4 Loading, FT4 |
| CPR-Konformität | CPR-Euroklasse: Eca |
| NEC-/UL-Konformität | Artikel 800, CMG |
| AWM-Konformität | AWM 2464 |
| CEC / C(UL)-Konformität | CMG |
| Konformität mit europäischer Richtlinie | EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
| Konformität mit der Verordnung des Vereinigten Königreichs | UKCA-Kennzeichnung |
| APAC-Konformität | China RoHS II (GB/T 26572-2011) |
| Artikeltyp | Belden Mehrpaarkabel |
| Andere Teilenummern | 8308 060100 UPC 612825203032; 8308 060250; 8308 060500 UPC 612825203056; 8308 0601000 UPC 612825203049 |
| Preis pro | FT |
Dokumente
Abbildungen dienen nur als Referenz. Spezifikationen können sich ohne Vorankündigung ändern — prüfen Sie vor dem Kauf die Eignung für Ihre Anwendung. Die Herstellerdokumentation ist maßgeblich.
