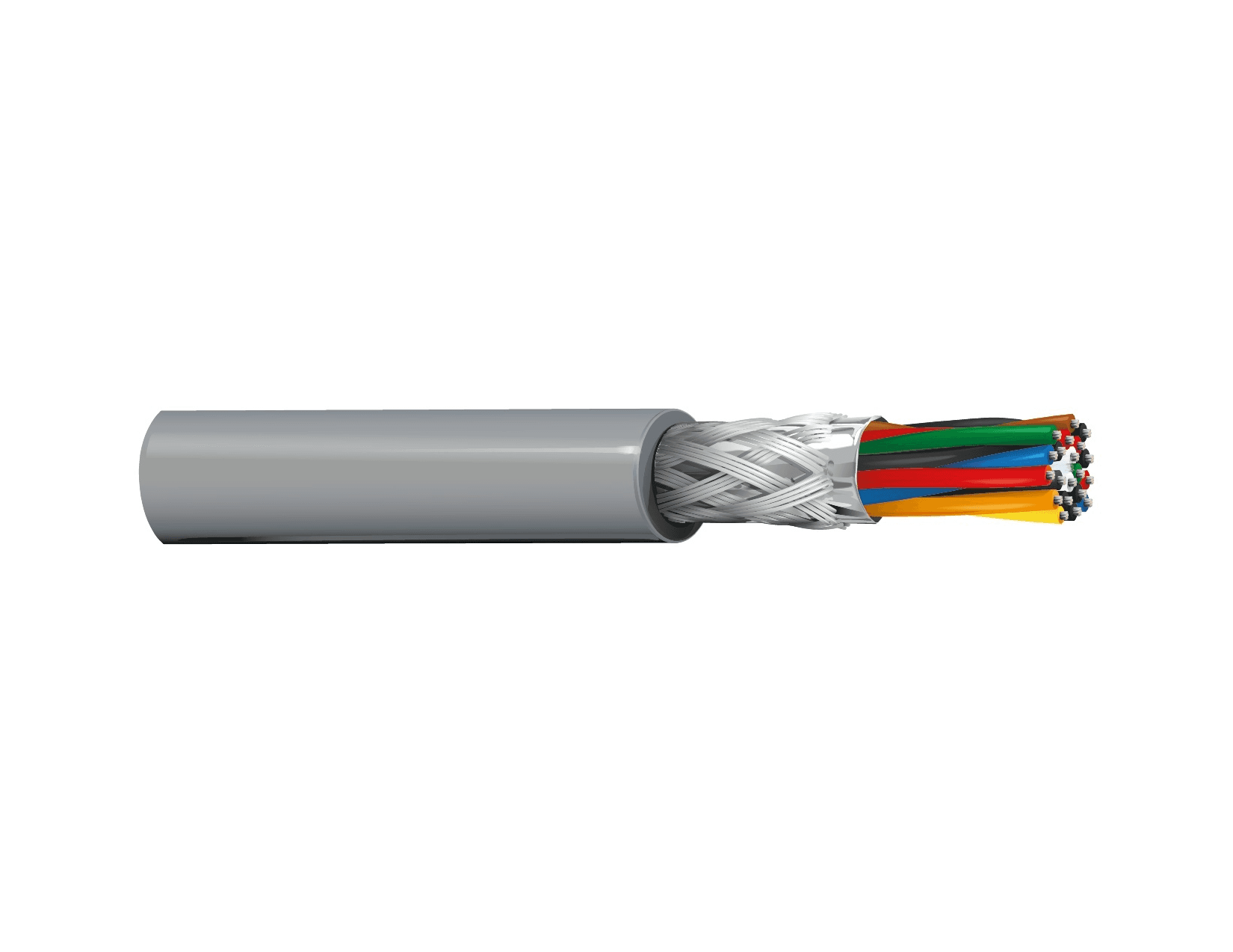

Belden 8310 060 10-Paar 22 AWG mehrdrähtig Gesamt-Beldfoil PVC Mantel
SKU:Belden 8310 060
$1,536.00
● Auf Lager
Beschreibung
Belden 8310 060 ist ein 10-Paare, 22 AWG mehrdrähtig (7x30) Computer EIA RS-232 Kabel mit Chrom PVC MantelSie verfügt über 22 AWG mehrdrähtig (7x30) verzinntes Kupfer Leiter und halbstarre PVC Dämmung. Die Abschirmung umfasst die Gesamtabdeckung von Beldfoil® (100 % Abdeckung) sowie einen konnengeflochten Kupfer- Schirm (65 % Deckung).
Anwendungen
- Verwendet für Computer-EIA RS-232 Kabel Installationen, bei denen mehrere verdrillte Paare für Signalverbindungen benötigt werden.
- Träger-Setups, die eine Gesamtabschirmung sowie einen Zopf Schirm als Teil der Kabel Konstruktion erfordern.
Spezifikationen
| Attribute | Value |
|---|---|
| Cable type | Computer EIA RS-232 Cable |
| Conductor size | 22 AWG |
| Conductor stranding | 7x30 |
| Conductor Material | TC - Tinned Copper |
| Insulation Material | SR-PVC - Polyvinyl Chloride (Semi-Rigid) |
| Nom. insulation thickness | 0.011 in (0.28 mm) |
| Nom. insulation diameter | 0.051 in (1.3 mm) |
| Pair color code | Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue |
| Shield type (tape) | Bi-Laminate (Alum+Poly), 100% |
| Shield type (braid) | Tinned Copper (TC), 65% |
| Jacket Material | PVC - Polyvinyl Chloride |
| Nom. jacket thickness | 0.040 in (1.0 mm) |
| Overall cable diameter (nominal) | 0.440 in (11.2 mm) |
| Nom. conductor DCR | 18.2 Ohm/1000ft |
| Max. Conductor DCR | 9 Ohm/1000ft |
| Nom. capacitance cond-to-cond | 35 pF/ft (110 pF/m) |
| Nom. capacitance (Cond-to-other) | 63 pF/ft (210 pF/m) |
| Nom. velocity of prop. | 60% |
| Max. current | 1.96 Amps per Conductor at 25ºC |
| Nom. outer shield DCR | 5.9 Ohm/1000ft (19 Ohm/km) |
| Operating temperature | -30°C to +80°C |
| UL temperature | 80°C |
| Bend radius (stationary min.) | 4.4 in (110 mm) |
| Bend radius (installation min.) | 4.4 in (110 mm) |
| Max Pull Tension | 182 lbs (82.6 kg) |
| Bulk cable weight | 111 lbs/1000ft |
| Flammability / reaction to fire | UL 1685 FT4 Loading, FT4 |
| CPR compliance | CPR Euroclass: Eca |
| CEC / C(UL) compliance | CMG |
| European directive compliance | EU CE Mark, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE) |
| UK regulation compliance | UKCA Mark |
| APAC compliance | China RoHS II (GB/T 26572-2011) |
| Item Type | Belden Multi-Pair Cable |
| Other Part Numbers | 8310 060100 UPC 612825203100; 8310 060250; 8310 060500 UPC 612825203124; 8310 0601000 UPC 612825203117 |
| Priced Per | FT |
Dokumente
Abbildungen dienen nur als Referenz. Spezifikationen können sich ohne Vorankündigung ändern — prüfen Sie vor dem Kauf die Eignung für Ihre Anwendung. Die Herstellerdokumentation ist maßgeblich.
