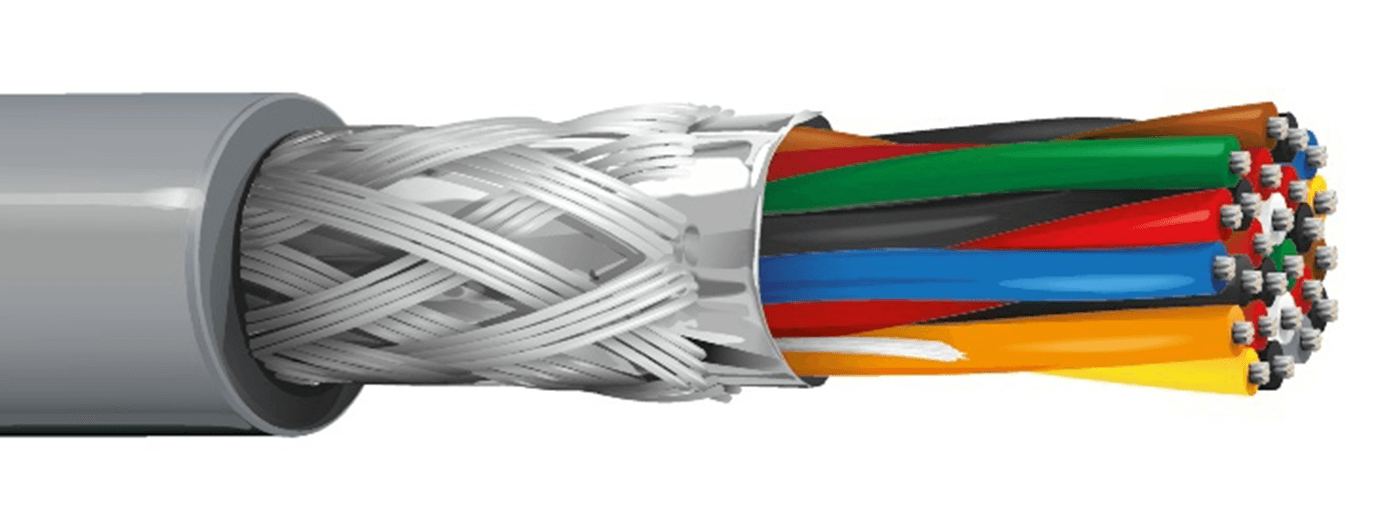

Belden 8312 060 12,5-Paar 22 AWG Str Gesamt Beldfoil PVC Mantel
SKU:Belden 8312 060
$1,575.60
● Auf Lager
× 100 ft = Gesamt: 100 ft
Beschreibung
Belden 8312 060 ist ein Computer-EIA RS-232 Kabel mit 12,5 verdrillten Paaren und 22 AWG mehrdrähtig (7x30) verzinnten Kupfer LeiterEr verfügt über eine Gesamtabdeckung von Beldfoil® (100 % Deckung) sowie einen konservierten Kupferzopf Schirm (65 % Deckung). Die Kabel verwendet halbstarre PVC Isolierung und eine Chrom- PVC Mantel.
Technische Daten
| Teilenummer | 8312 060 |
|---|---|
| Kabel Typ | Computer EIA RS-232 Kabel |
| Paare | 12.5 Verdrehte Paare |
| Leiter Größe | 22 AWG mehrdrähtig (7x30) |
| Leiter Material | Verzinntes Kupfer Leiter |
| Isolierung | Halbstarre PVC Isolierung |
| Schirm | Gesamt Beldfoil® (100 % Abdeckung) + konservierte Kupfer-Zopf- Schirm (65 % Deckung) |
| Mantel | Chrome PVC Mantel |
Anwendungen
- Konzipiert für Computer-EIA-RS-232-Signal- und Datenverbindungen, bei denen mehrere verdrillte Paare erforderlich sind.
- Geeignet für RS-232- Kabel Durchläufe, die von einem Gesamt- Schirm zur Steuerung von Störungen profitieren.
- Spezifiziert für Verkabelungsanlagen, die halbstarre PVC Isolierung und eine PVC Mantelbenötigen.
Spezifikationen
| Attribute | Value |
|---|---|
| Anzahl der Elemente | 12 Paar(e); 1 Leiter |
| Farbcode des Leiters | Grau |
| Farbcode des Paars | Schwarz & Rot, Schwarz & Weiß, Schwarz & Grün, Schwarz & Blau, Schwarz & Gelb, Schwarz & Braun, Schwarz & Orange, Rot & Weiß, Rot & Grün, Rot & Blau, Rot & Gelb, Rot & Braun |
| Isolationsdicke (nom.) | 0.011 in (0.28 mm) |
| Isolationsdurchmesser (nom.) | 0.051 in (1.3 mm) |
| Werkstoff des Folienschirms | Aluminium-Polyester-Verbundfolie |
| Folienbedeckung | 100% |
| Material des Geflechtschirms | Verzinntes Kupfer (TC) |
| Geflechtsbedeckung | 65% |
| Mantelfarbe | Chrom |
| Manteldicke (nom.) | 0.040 in (1.0 mm) |
| Gesamtkabeldurchmesser (nominal) | 0.455 in (11.6 mm) |
| DCR des Außenschirms (nom.) | 5.9 Ohm/1000ft (19 Ohm/km) |
| Leiter-DCR (nom.) | 18.2 Ohm/1000ft |
| Kapazität, Leiter-zu-Leiter (nom.) | 35 pF/ft (110 pF/m) |
| Kapazität, Leiter-zu-übrigen (Leiter + Schirm) (nom.) | 63 pF/ft (210 pF/m) |
| Ausbreitungsgeschwindigkeit (nom.) | 60% |
| Max. Strom | 1.96 Ampere pro Leiter bei 25 ºC |
| UL-Temperatur | 80°C |
| Min. Biegeradius bei fester Verlegung | 4.6 in (120 mm) |
| Min. Biegeradius bei Installation | 4.6 in (120 mm) |
| Max. Zugkraft | 227 lbs (103 kg) |
| Gewicht der Kabelmeterware | 129 lbs/1000ft |
| Umgebungseignung | Innenbereich |
| Entflammbarkeit / Brandverhalten | UL 1685 FT4 Loading, FT4 |
| CPR-Konformität | CPR-Euroklasse: Eca |
| NEC-/UL-Konformität | Artikel 800, CMG |
| AWM-Konformität | AWM 2464, AWM I A |
| CEC / C(UL)-Konformität | CMG |
| Konformität mit europäischer Richtlinie | EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
| Konformität mit der Verordnung des Vereinigten Königreichs | UKCA-Kennzeichnung |
| APAC-Konformität | China RoHS II (GB/T 26572-2011) |
| Artikeltyp | Belden Mehrpaarkabel |
| Andere Teilenummern | 8312 060100 UPC 612825203162; 8312 060250; 8312 060500 UPC 612825203186; 8312 0601000 UPC 612825203179 |
| Preis pro | FT |
Dokumente
Abbildungen dienen nur als Referenz. Spezifikationen können sich ohne Vorankündigung ändern — prüfen Sie vor dem Kauf die Eignung für Ihre Anwendung. Die Herstellerdokumentation ist maßgeblich.
