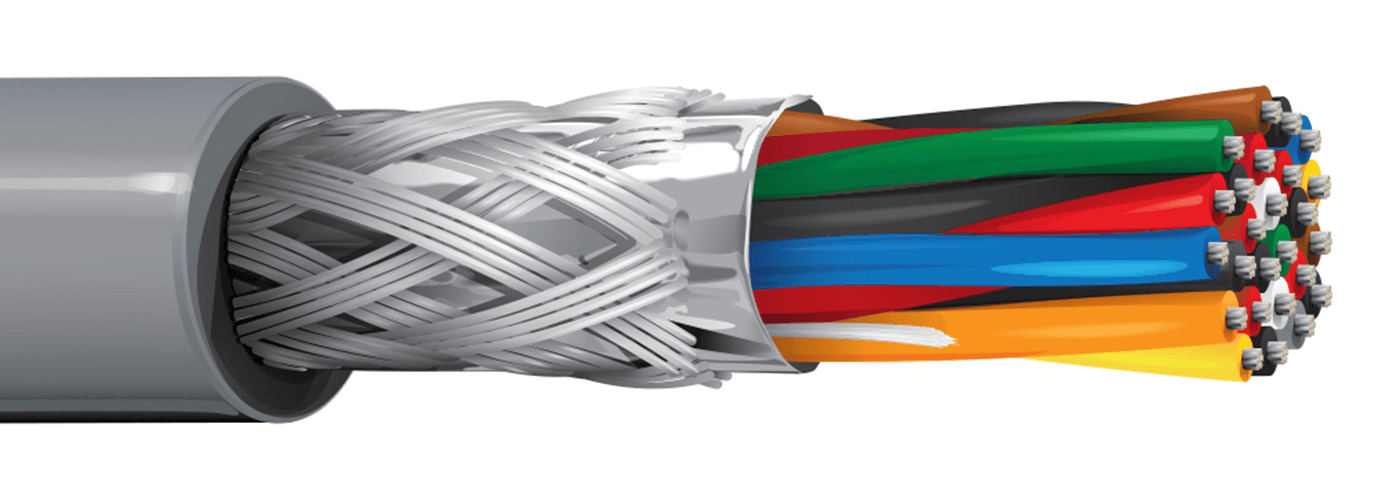

Belden 8315 060 15-Paar 22 AWG Str (7x30) Beldfoil PVC Mantel
Beschreibung
Belden 8315 060 ist ein Computer EIA RS-232 Kabel mit 15 verdrillten Paaren und 22 AWG mehrdrähtig (7x30) verzinnten Kupfer LeiterEr verfügt über halbstarre PVC Isolierung, eine Gesamt-Beldfoil®- Schirmund eine verchromte PVC Mantel. Die Abschirmung beinhaltet 100 % Deckung Beldfoil® sowie einen konnenförmigen Kupferflecht mit 65 % Deckung.
Anwendungen
- Verwendung für Computer-EIA-RS-232-Verkabelung, bei der Mehrpaar-Signalverbindungen benötigt werden.
- Installieren Sie RS-232-Verkabelungen, die von einem Gesamt- Schirm zur Verwaltung der Signalintegrität profitieren.
- Wählen Sie Setups, die mehrere verdrillte Paare erfordern, um RS-232-Signalwege innerhalb eines einzigen Kabelzu organisieren und zu leiten.
Spezifikationen
| Attribute | Value |
|---|---|
| Kabeltyp | Mehrpaariges Computer-Kabel EIA RS-232 |
| Leitermaterial | TC - verzinntes Kupfer |
| Farbcode | Schwarz & Rot, Schwarz & Weiß, Schwarz & Grün, Schwarz & Blau, Schwarz & Gelb, Schwarz & Braun, Schwarz & Orange, Rot & Weiß, Rot & Grün, Rot & Blau, Rot & Gelb, Rot & Braun, Rot & Orange, Grün & Weiß, Grün & Blau |
| Folienschirm | Bi-Laminat (Alum+Poly), 100% |
| Geflechtschirm | Verzinntes Kupfer (TC), 65% |
| Isolationsdicke (nom.) | 0.011 in (0.28 mm) |
| Isolationsdurchmesser (nom.) | 0.051 in (1.3 mm) |
| Manteldicke (nom.) | 0.040 in (1.0 mm) |
| Gesamtkabeldurchmesser (nominal) | 0.502 in (12.8 mm) |
| Gewicht der Kabelmeterware | 157 lbs/1000ft |
| DCR des Außenschirms (nom.) | 5.5 Ohm/1000ft (18 Ohm/km) |
| Leiter-DCR (nom.) | 18.2 Ohm/1000ft |
| Kapazität, Leiter-zu-Leiter (nom.) | 35 pF/ft (110 pF/m) |
| Kapazität, Leiter-zu-übrigen (Leiter + Schirm) (nom.) | 63 pF/ft (210 pF/m) |
| Ausbreitungsgeschwindigkeit (nom.) | 60% |
| Max. Strom | 1.96 Ampere pro Leiter bei 25 ºC |
| Betriebstemperatur | -30°C to +80°C |
| UL-Temperatur | 80°C |
| Biegeradius (min. bei fester Verlegung) | 5.0 in (130 mm) |
| Biegeradius (min. bei Verlegung) | 5.0 in (130 mm) |
| Max. Zugkraft | 273 lbs (124 kg) |
| Entflammbarkeit / Brandverhalten | UL 1685 FT4 Loading, FT4 |
| CPR-Konformität | CPR-Euroklasse: Eca |
| NEC-/UL-Konformität | Artikel 800, CMG |
| AWM-Konformität | AWM 2464 |
| CEC / C(UL)-Konformität | CMG |
| Konformität mit europäischer Richtlinie | EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
| Konformität mit der Verordnung des Vereinigten Königreichs | UKCA-Kennzeichnung |
| APAC-Konformität | China RoHS II (GB/T 26572-2011) |
| Artikeltyp | Belden Mehrpaarkabel |
| Andere Teilenummern | 8315 060100 UPC 612825203285; 8315 060250; 8315 060500 UPC 612825203308; 8315 0601000 UPC 612825203292 |
| Preis pro | FT |
Dokumente
Abbildungen dienen nur als Referenz. Spezifikationen können sich ohne Vorankündigung ändern — prüfen Sie vor dem Kauf die Eignung für Ihre Anwendung. Die Herstellerdokumentation ist maßgeblich.
