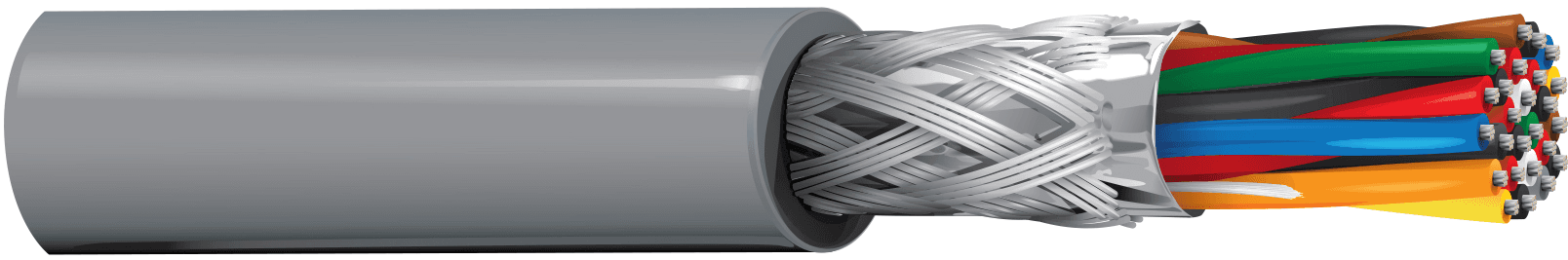

Belden 8318 060 18-Paar 22 AWG mehrdrähtig Gesamt-Beldfoil PVC Mantel
SKU:Belden 8318 060
$22.70/ ft
● Auf Lager
ft
Beschreibung
Belden 8318 060 ist ein Computer-EIA RS-232 Kabel mit 18 verdrillten Paaren und 22 AWG mehrdrähtig (7x30) verzinnten Kupfer LeiterEr verfügt über halbstarre PVC Dämmung, einen Gesamt-Beldfoil®- Schirm (100 % Abdeckung) sowie einen konnengeflochten Kupfer- Schirm (65 % Abdeckung) und einen verchromten PVC Mantel.
Anwendungen
- Verwendung in Computer-EIA RS-232 Kabel Installationen, bei denen mehrere verdrillte Paare für Signalverbindungen benötigt werden.
- Wähle Setups, die von einem Gesamt-Beldfoil®- Schirm und einem verzinnten Kupferzopf Schirm profitieren, um die Signalintegrität im Lauf Kabel zu unterstützen.
- Installieren Sie Verkabelungsanlagen, in denen ein Chrom PVC Mantel und halbstarre PVC Isolierung bevorzugt werden.
Spezifikationen
| Attribute | Value |
|---|---|
| Leitermaterial | TC - verzinntes Kupfer |
| Isolationsmaterial | SR-PVC - Polyvinylchlorid (halbstarr) |
| Isolationsdicke (nom.) | 0.011 in (0.28 mm) |
| Isolationsdurchmesser (nom.) | 0.051 in (1.3 mm) |
| Farbcode | Schwarz & Rot, Schwarz & Weiß, Schwarz & Grün, Schwarz & Blau, Schwarz & Gelb, Schwarz & Braun, Schwarz & Orange, Rot & Weiß, Rot & Grün, Rot & Blau, Rot & Gelb, Rot & Braun, Rot & Orange, Grün & Weiß, Grün & Blau, Grün & Gelb, Grün & Braun, Grün & Orange |
| Folienschirm | Bi-Laminat (Alum+Poly), 100% |
| Geflechtschirm | Verzinntes Kupfer (TC), 65% |
| Manteldicke (nom.) | 0.045 in (1.1 mm) |
| Gesamtdurchmesser (nom.) | 0.540 in (13.7 mm) |
| DCR des Außenschirms (nom.) | 4.3 Ohm/1000ft (14 Ohm/km) |
| Leiter-DCR (nom.) | 18.2 Ohm/1000ft |
| Kapazität, Leiter-zu-Leiter (nom.) | 35 pF/ft (110 pF/m) |
| Kapazität, Leiter-zu-übrigen (Leiter + Schirm) (nom.) | 63 pF/ft (210 pF/m) |
| Ausbreitungsgeschwindigkeit (nom.) | 60% |
| Max. Strom | 1,4 Ampere pro Leiter bei 25 °C |
| Einfügedämpfung (attenuation) (nom.) | 9.2 dB/100m |
| Betriebstemperatur | -30°C to +80°C |
| UL-Temperatur | 80°C |
| Biegeradius (min. bei fester Verlegung) | 5.4 in (140 mm) |
| Biegeradius (min. bei Verlegung) | 5.4 in (140 mm) |
| Max. Zugkraft | 327.6 lbs (148.6 kg) |
| Gewicht der Kabelmeterware | 171 lbs/1000ft |
| Umgebungseignung | Innenbereich |
| Entflammbarkeit / Brandverhalten | UL 1685 FT4 Loading, FT4 |
| CPR-Konformität | CPR-Euroklasse: Eca |
| NEC-/UL-Konformität | Artikel 800, CMG |
| AWM-Konformität | AWM 2464 |
| CEC / C(UL)-Konformität | CMG |
| Konformität mit europäischer Richtlinie | EU-CE-Kennzeichnung, EU-Richtlinie 2012/19/EU (WEEE) |
| Konformität mit der Verordnung des Vereinigten Königreichs | UKCA-Kennzeichnung |
| APAC-Konformität | China RoHS II (GB/T 26572-2011) |
| Artikeltyp | Belden Mehrpaarkabel |
| Andere Teilenummern | 8318 060100 UPC 612825203421; 8318 060250; 8318 060500 UPC 612825203445; 8318 0601000 UPC 612825203438 |
| Preis pro | FT |
Dokumente
Abbildungen dienen nur als Referenz. Spezifikationen können sich ohne Vorankündigung ändern — prüfen Sie vor dem Kauf die Eignung für Ihre Anwendung. Die Herstellerdokumentation ist maßgeblich.
