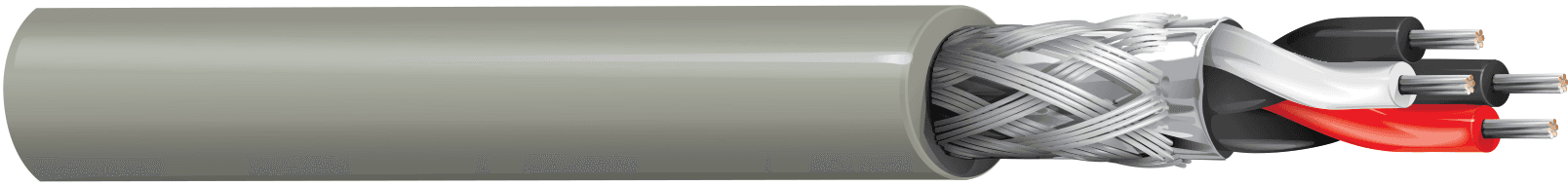

Belden 8332 060 2-Paar 24 AWG mehrdrähtig Beldfoil PVC Mantel
SKU:Belden 8332 060
$352.80
● Auf Lager
Beschreibung
Belden 8332 060 ist ein 2-Paare, 24 AWG mehrdrähtig (7x32) Computer EIA RS-232 Kabel mit einem Chrome- PVC Mantel. Er verfügt über halbstarre PVC Isolierung und eine Gesamt-Beldfoil®- Schirm (100 % Deckung) sowie eine verzinnte Kupfer- Schirm (65 % Abdeckung).
Anwendungen
- Verwendung in Computer EIA RS-232 Kabel Installationen, die eine 2-Paare-Konstruktion für Signalverbindungen erfordern.
- Wählen Sie Setups, die eine Gesamtabdeckung von Beldfoil® (100 % Abdeckung) mit einem verzinnten Kupferflecht- Schirm (65 % Deckung) vorschreiben.
- Spezifiziere Kabel Leitungen, die eine Chrom- PVC Mantel und halbstarre PVC Dämmung erfordern.
Spezifikationen
| Attribute | Value |
|---|---|
| Pairs | 2 |
| Conductor size | 24 AWG |
| Conductor stranding | 7x32 |
| Conductor Material | TC - Tinned Copper |
| Insulation Material | SR-PVC - Polyvinyl Chloride (Semi-Rigid) |
| Color Code | Western Electric Standard |
| Shield tape material | Bi-Laminate (Alum+Poly) |
| Shield braid material | Tinned Copper (TC) |
| Jacket Material | PVC - Polyvinyl Chloride |
| Jacket Color | Chrome |
| Nom. thickness (insulation) | 0.0105 in (0.267 mm) |
| Nom. insulation diameter | 0.044 in (1.1 mm) |
| Nom. thickness (jacket) | 0.035 in (0.89 mm) |
| Overall cable diameter (nominal) | 0.250 in (6.35 mm) |
| Bulk cable weight | 33 lbs/1000ft |
| Nom. conductor DCR | 28.8 Ohm/1000ft |
| Nom. capacitance cond-to-cond | 30 pF/ft (98 pF/m) |
| Nom. capacitance cond-to-other (conds + Shield) | 50 pF/ft (160 pF/m) |
| Nom. characteristic impedence | 75 Ohm |
| Nom. velocity of prop. | 60% |
| Max. current | 2.1 Amps per Conductor at 25ºC |
| Nom. outer shield DCR | 5.3 Ohm/1000ft (17 Ohm/km) |
| UL Voltage Rating | 300 V (CMG), 300 V (UL AWM 2464) |
| UL temperature | 80°C |
| Operating temperature | -30°C to +80°C |
| Bend radius (stationary min.) | 2.5 in (64 mm) |
| Bend radius (installation min.) | 2.5 in (64 mm) |
| Max Pull Tension | 22 lbs (10.0 kg) |
| Environmental suitability | Indoor |
| Flammability / reaction to fire | UL 1685 FT4 Loading, FT4 |
| CPR compliance | CPR Euroclass: Eca |
| NEC / UL compliance | Article 800, CMG |
| AWM compliance | AWM 2464, AWM I A |
| CEC / C(UL) compliance | CMG |
| European directive compliance | EU CE Mark, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE) |
| UK regulation compliance | UKCA Mark |
| APAC compliance | China RoHS II (GB/T 26572-2011) |
| Priced Per | FT |
| Item Type | Belden Multi-Pair Cable |
| Other Part Numbers | 8332 060100 UPC 612825203995; 8332 060250; 8332 060500 UPC 612825204015; 8332 0601000 UPC 612825204008 |
