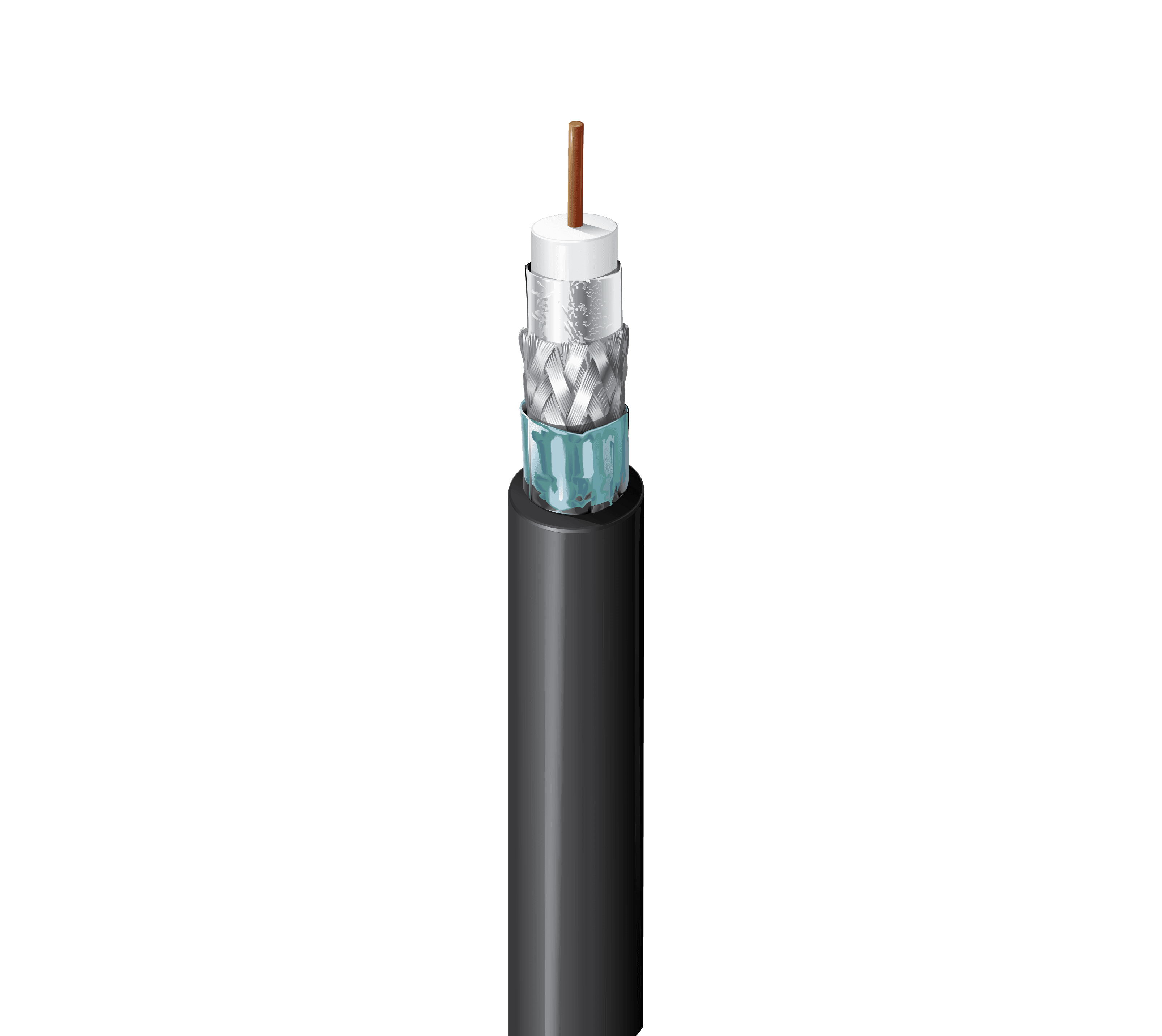

Belden BAV 1794A 007, Coaxial Cable 16 Solid BC PVC Jacket 75 OHM
SKU:Belden 1794A 007
● Auf Lager
ft
Beschreibung
Belden 1794A 007 ist ein 75-Ohm-SDI-Koaxialkabel für die digitale Videoübertragung, einschließlich 6 Gb/s UHDTV und HD-SDI 1080p. Es verfügt über einen massiven Leiter aus 16 AWG blankem Kupfer mit Isolierung aus PE - Polyethylen (Schaum) und einem Mantel aus PVC - Polyvinylchlorid. Das Schirmsystem kombiniert Band, Tri-Laminat (Alu+Poly+Alu), Duofoil®, 100 % + Geflecht, verzinntes Kupfer (TC), 95 % + Band, Bi-Laminat (Alu+Poly), Beldfoil®, 100 % für Leistung über einen weiten Frequenzbereich. Konzipiert für Riser-Installationen, trägt es CMR/CMG-Klassifizierungen und gibt einen Installations-Mindestbiegeradius von 3.2 in (81 mm) und eine max. Zugkraft von 111 lbs (50.3 kg) an.
Wichtige Merkmale
- 75-Ohm-SDI-Koaxialkabel für die digitale Videoübertragung, einschließlich 6 Gb/s UHDTV und HD-SDI 1080p.
- Leiter aus 16 AWG, massiv, 0.051 in, BC - blankem Kupfer mit Isolierung aus PE - Polyethylen (Schaum).
- Die mehrlagige Schirmung umfasst Band, Tri-Laminat (Alu+Poly+Alu), Duofoil®, 100 % + Geflecht, verzinntes Kupfer (TC), 95 % + Band, Bi-Laminat (Alu+Poly), Beldfoil®, 100 %.
- Riser-klassifizierte Konstruktion mit NEC-/UL-Konformität: CMR und CEC-/C(UL)-Konformität: CMG.
- Zu den Handhabungsangaben gehören ein Installations-Mindestbiegeradius von 3.2 in (81 mm) und eine max. Zugkraft von 111 lbs (50.3 kg).
Anwendungen
- Einsatz in digitalen Videoinstallationen, in denen SDI-Koaxialkabel für den Signaltransport erforderlich ist.
- Unterstützt 6 Gb/s UHDTV-Systeme, die dieses Übertragungsformat vorgeben.
- Einsatz in HD-SDI-1080p-Videoverbindungen für professionelle Videoverteilungsaufbauten.
Belden™ und alle zugehörigen Marken sind Eigentum ihrer jeweiligen Inhaber.
Spezifikationen
| Attribute | Value |
|---|---|
| Aufbau des Koaxialkabels | Koaxial |
| Serientyp | 7 |
| Isolierung | PE - Polyethylen (geschäumt), 0.225 in (5.72 mm), Weiß |
| Mantel | PVC - Polyvinylchlorid, 0.320 in (8.13 mm) |
| Gesamtkabeldurchmesser (nominal) | 0.320 in (8.13 mm) |
| Anmerkung zur Lage 3 des Außenschirms | Mit Kurzschlussfalte und an der Innenseite des Mantels verklebt für einfache Vorbereitung |
| Gelgefüllt | Nein, keine Füllung über dem Geflecht |
| Gewicht der Kabelmeterware | 55 lbs/1000ft |
| Nennkapazität (Leiter-Schirm) | 16.1 pF/ft (52.8 pF/m) |
| Nom. Ausbreitungsgeschwindigkeit | 84% |
| Nennwert des Leiter-Gleichstromwiderstands | 4.0 Ohm/1000ft |
| Nom. DCR des Außenschirms | 1.9 Ohm/1000ft (6.2 Ohm/km) |
| UL-Spannungsnennwert | 300 V (CMR, CMG) |
| Rückflussdämpfung | 5 - 1600 MHz: 23 dB; 1600 - 4500 MHz: 21 dB; 4500 - 6000 MHz: 15 dB |
| Dämpfung (nominal) | 1 MHz: 0.17 dB/100ft; 3.58 MHz: 0.30 dB/100ft; 5 MHz: 0.35 dB/100ft; 6 MHz: 0.38 dB/100ft; 7 MHz: 0.40 dB/100ft; 10 MHz: 0.48 dB/100ft; 12 MHz: 0.52 dB/100ft; 25 MHz: 0.74 dB/100ft; 55 MHz: 1.08 dB/100ft; 67.5 MHz: 1.20 dB/100ft; 71.5 MHz: 1.24 dB/100ft; 88.5 MHz: 1.37 dB/100ft; 100 MHz: 1.46 dB/100ft; 135 MHz: 1.70 dB/100ft; 143 MHz: 1.75 dB/100ft; 180 MHz: 1.97 dB/100ft; 270 MHz: 2.43 dB/100ft; 360 MHz: 2.83 dB/100ft; 540 MHz: 3.60 dB/100ft; 720 MHz: 4.20 dB/100ft; 750 MHz: 4.30 dB/100ft; 1000 MHz: 5.00 dB/100ft; 1500 MHz: 6.20 dB/100ft; 2000 MHz: 7.40 dB/100ft; 2250 MHz: 7.80 dB/100ft; 3000 MHz: 9.20 dB/100ft; 4500 MHz: 11.7 dB/100ft; 6000 MHz: 13.77 dB/100ft |
| UL-Temperatur | 60°C |
| Betriebstemperatur | -20°C to +75°C |
| Entflammbarkeit / Brandverhalten | UL1666 Vertikalschacht |
| CPR-Konformität | CPR-Euroklasse: Eca |
| Umgebungseignung | Innen-/Außenbereich, Innenbereich, UV-Beständigkeit, Freileitung - nur Schwarz, Bei Abstützung durch Tragseil |
| Nachhaltigkeit | CA Prop 65 |
| Konformität mit europäischer Richtlinie | EU CE-Kennzeichnung, EU-Richtlinie 2015/863/EU (RoHS-2-Änderung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
| Konformität mit der Verordnung des Vereinigten Königreichs | UKCA-Kennzeichnung |
| APAC-Konformität | China RoHS II (GB/T 26572-2011) |
| Preis pro | FT |
