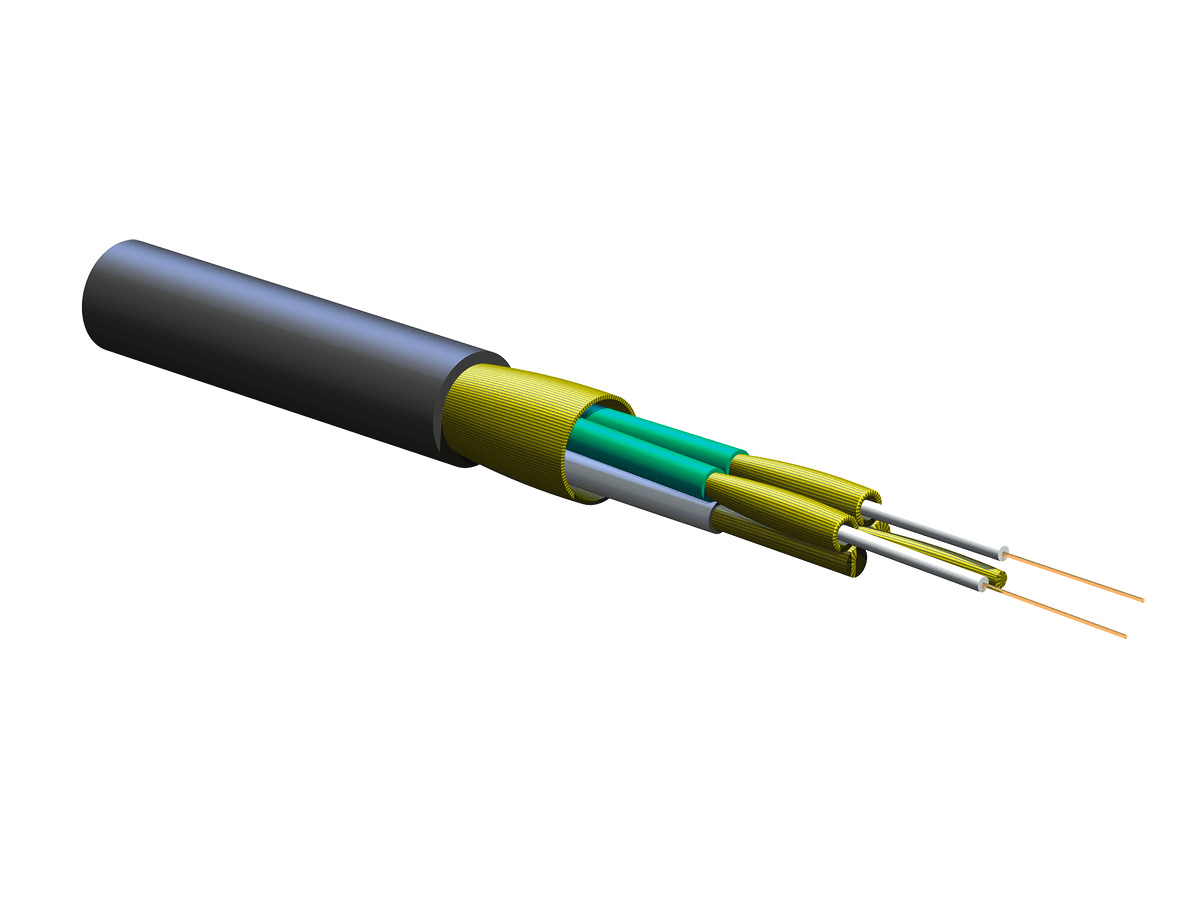

Corning 002T6F-31380-29, Riser 2 F FREEDM® Fan-Out Tight-Buffered Cable, 50 μm Multimode (OM3)

Corning 002T6F-31380-29, Riser 2 F FREEDM® Fan-Out Tight-Buffered Cable, 50 μm Multimode (OM3)

Zusammenfassung: Dieses Corning 002T6F-31380-29 Kabel ist ein Riser 2 F FREEDM® Fan-Out Tight-Buffered Kabel, das für den Einsatz im Innen- und Außenbereich mit einer 50 μm Multimode-Faserkategorie (OM3) entwickelt wurde. Es hat eine runde Kabelgeometrie und eine Flammenklasse von Riser (OFNR).

Allgemeine Spezifikationen:

• Artikelnummer: 002T6F-31380-29
• Kabeltyp: Dicht gepuffert
• Umgebung: Innen/Außen
• Produkttyp: Dielektrikum
• Faserkategorie: 50 μm MM (OM3)
• Flammenschutzklasse: Steigrohr (OFNR)
• Anwendung: Direkt erdverlegt, Kanal, horizontal
• Kabelgeometrie: Rund

Normen:

• RoHS: Frei von gefährlichen Stoffen gemäß RoHS 2011/65/EU
• Zulassungen und Auflistungen: National Electrical Code® (NEC®) OFNR
• Design- und Prüfkriterien: ICEA S-104-696

Umgebungsbedingungen:

• Temperaturbereich, Installation: -10 °C bis 70 °C (14 °F bis 158 °F)
• Temperaturbereich, Betrieb: -40 °C bis 70 °C (-40 °F bis 158 °F)
• Temperaturbereich, Lagerung: -40 °C bis 70 °C (-40 °F bis 158 °F)

Kabeldesign:

• Zentrales Element: Dielektrikum
• Anzahl der Fasern: 2
• Durchmesser des Pufferrohrs: 2 mm (0,08 Zoll)
• Farbe der Außenjacke: Schwarz
• Material Außenmantel: schwer entflammbar, UV-beständig
• Faserfarbe: Aqua
• Anzahl der aktiven Röhren: 2
• Anzahl der Füllelemente: 2
• Fasern pro Rohr: 1
• Anzahl der Rohrpositionen: 4
• Flammenschutzklasse: Steigrohr (OFNR)

Mechanische Spezifikationen:

• Max. Zugfestigkeit, kurzzeitig: 660 N (148,37 lbf)
• Min. Biegeradius Installation: 105 mm (4,13 Zoll)
• Min. Biegeradius: 70 mm (2,76 Zoll)

Optische Eigenschaften:

• Faser-Code: T
• Code der Leistungsoption: 80
• Faserkategorie: OM3
• Fasertyp: Multimode
• Name der Faser: 50 μm MM (OM3)
• Maximale Dämpfung: 2,8 dB/km / 1,0 dB/km
• Wellenlängen: 850 nm / 1300 nm
• Konformität mit Glasfasern: IEC 60793-2-10
• Durchmesser des Faserkerns: 50 μm
• Seriell 1 Gigabit Ethernet: 1000 m / 600 m
• Serielles 10 Gigabit Ethernet: 300 m / -
• Minimale effektive modale Bandbreite (EMB): 2000 MHz*km / -
• Min. überfüllte Startbandbreite (OFL): 1500 MHz*km / 500 MHz*km

Dimensionen:

• Gewicht des Kabels: 32 kg/km (21,5 lb/1000 ft)
