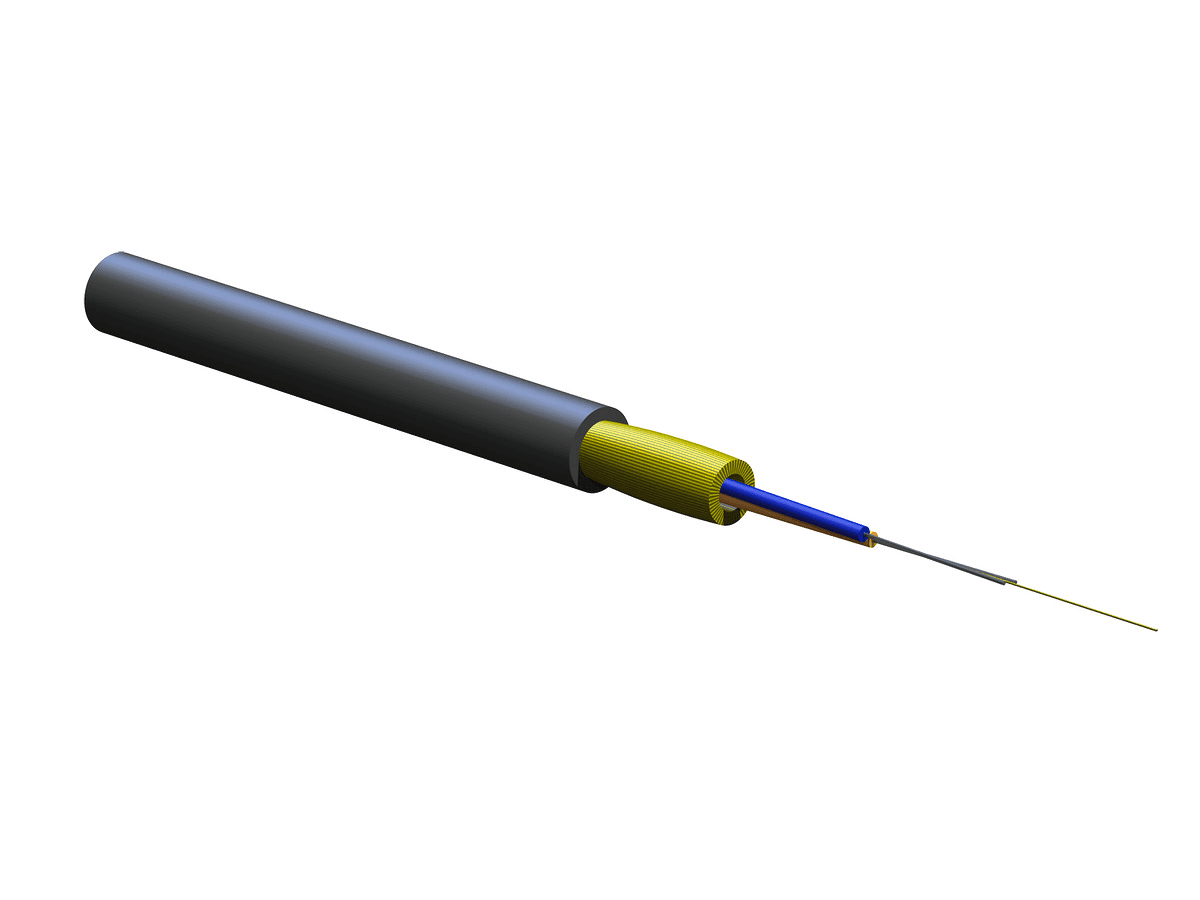

Corning 002T8F-31180-29, Riser 2 F FREEDM® Ein dicht gepuffertes Kabel, 50 μm Multimode (OM3)

Corning 002T8F-31180-29, Riser 2 F FREEDM® Ein dicht gepuffertes Kabel, 50 μm Multimode (OM3)

Zusammenfassung: Corning 002T8F-31180-29, Riser 2 F FREEDM® One Tight-Buffered Cable ist ein vielseitiges dielektrisches Kabel für den Innen- und Außenbereich, das für verschiedene Anwendungen mit einer 50 μm Multimode-Faserkategorie (OM3) und einer Riser-Flammenklasse entwickelt wurde.

Allgemeine Spezifikationen:

• Artikelnummer: 002T8F-31180-29
• Kabeltyp: Dicht gepuffert
• Umgebung: Innen/Außen
• Produkttyp: Dielektrikum
• Faserkategorie: 50 μm MM (OM3)
• Flammenschutzklasse: Steigrohr (OFNR)
• Anwendung: Antenne, Kanal, horizontal, Steigrohr
• Kabelgeometrie: Rund

Normen:

• RoHS: Frei von gefährlichen Stoffen gemäß RoHS 2011/65/EU
• Zulassungen und Auflistungen: National Electrical Code® (NEC®) OFNR, FT-4
• Design- und Prüfkriterien: ICEA S-104-696

Umgebungsbedingungen:

• Temperaturbereich, Installation: -10 °C bis 60 °C (14 °F bis 140 °F)
• Temperaturbereich, Betrieb: -40 °C bis 70 °C (-40 °F bis 158 °F)
• Temperaturbereich, Lagerung: -40 °C bis 70 °C (-40 °F bis 158 °F)

Kabeldesign:

• Zentrales Element: Dielektrikum
• Anzahl der Fasern: 2
• Farbe der Außenjacke: Schwarz
• Material Außenmantel: schwer entflammbar, UV-beständig
• Zugfestigkeitselemente und/oder Panzerung - Schicht 1: wasserquellfähige Feste Garne
• Tight Buffer Farbe: Blau, Orange
• Flammenschutzklasse: Steigrohr (OFNR)

Mechanische Spezifikationen:

• Max. Zugfestigkeit, langzeit: 200 N (44,96 lbf)
• Max. Zugfestigkeit, kurzzeitig: 675 N (151,75 lbf)
• Min. Biegeradius Installation: 78 mm (3,07 Zoll)
• Min. Biegeradius: 52 mm (2,05 Zoll)
• Nominaler Außendurchmesser: 5,2 mm (0,2 Zoll)

Optische Eigenschaften:

• Faser-Code: T
• Code der Leistungsoption: 80
• Faserkategorie: OM3
• Fasertyp: Multimode
• Name der Faser: 50 μm MM (OM3)
• Maximale Dämpfung: 2,8 dB/km / 1,0 dB/km
• Wellenlängen: 850 nm / 1300 nm
• Konformität mit Glasfasern: IEC 60793-2-10
• Durchmesser des Faserkerns: 50 μm
• Seriell 1 Gigabit Ethernet: 1000 m / 600 m
• Serielles 10 Gigabit Ethernet: 300 m / -
• Minimale effektive modale Bandbreite (EMB): 2000 MHz*km / -
• Min. überfüllte Startbandbreite (OFL): 1500 MHz*km / 500 MHz*km

Dimensionen:

• Gewicht des Kabels: 21,25 kg/km (14,28 lb/1000 ft)
