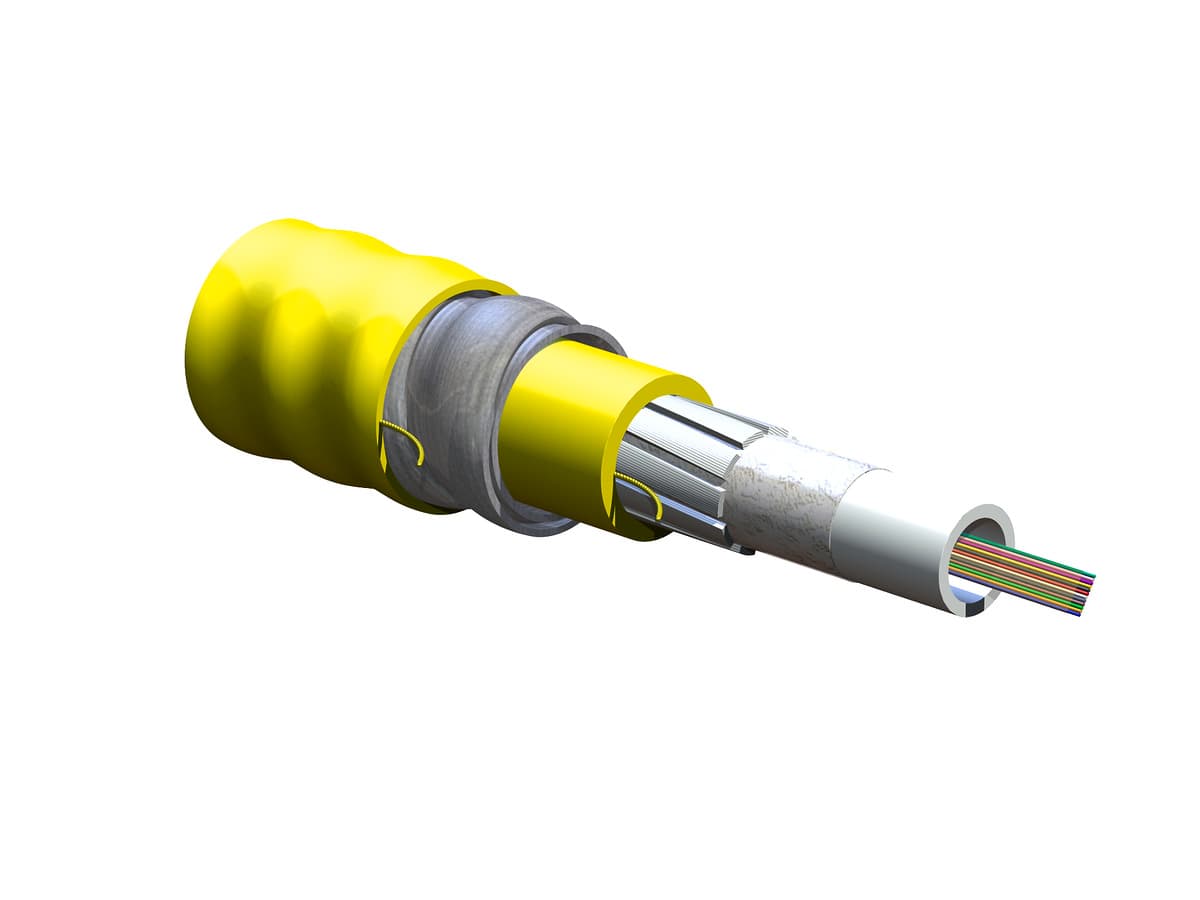

Corning 012EC8-14101-A3 – 12-F OS2 Plenum-Flachbandkabel mit ineinandergreifender Panzerung Gelbe Jacke

Corning 012EC8-14101-A3 – 12-F OS2 Plenum-Flachbandkabel mit ineinandergreifender Panzerung Gelbe Jacke

Das 12-Faser-OS2-Flachband-Armierungskabel für den Innenbereich wurde für Hochleistungs-Netzwerkinstallationen entwickelt, die Langlebigkeit, Sicherheit und optische Zuverlässigkeit erfordern. Mit Singlemode-OS2-Fasern unterstützt er eine geringe Dämpfung von 0,4 dB/km bei 1310 nm und 0,3 dB/km bei 1550 nm und eignet sich damit für die Übertragung über große Entfernungen. Der flammgeschützte gelbe Mantel mit Plenum-Einstufung und die ineinandergreifende Panzerung bieten hervorragenden Schutz für Riser- und Plenum-Anwendungen und erfüllen gleichzeitig die NEC-OFNP-Standards®. Das Banddesign ermöglicht ein effizientes Massenschmelzspleißen, wodurch Installationszeit und -kosten reduziert werden. Dieses gepanzerte Glasfaserkabel für den Innenbereich entspricht vollständig den ITU-T G.652.D-Standards und gewährleistet eine langfristige Zuverlässigkeit für Unternehmens-, Handels- und Backbone-Verkabelungssysteme.

Allgemeine Spezifikationen

• Artikelnummer: 012EC8-14101-A3

• Kabeltyp: Bändchen

• Umwelt: Innen

• Produkttyp: Ineinandergreifende Panzerung

• Faser-Kategorie: Singlemode (OS2)

• Flammenklasse: Plenum (OFCP)

• Anwendung: Allzweck, Horizontal, Steigrohr, Plenum

• Kabelgeometrie: Rund

Normen

• RoHS: Frei von gefährlichen Stoffen gemäß RoHS 2011/65/EU

• Genehmigungen und Auflistungen: Nationaler Elektrokodex® (NEC®) OFNP

• Design- und Prüfkriterien: ANSI/ICEA S-83-596, CSA FT-6

Umgebungsbedingungen

• Temperaturbereich, Installation: 0 °C bis 60 °C (32 °F bis 140 °F)

• Temperaturbereich, Betrieb: 0 °C bis 70 °C (32 °F bis 158 °F)

• Temperaturbereich, Lagerung: -40 °C bis 70 °C (-40 °F bis 158 °F)

Kabeldesign

• Farbe des Pufferrohrs: Natürlich

• Faseranzahl: 12

• Durchmesser des Pufferrohrs: 81 mm (3,19 Zoll)

• Anzahl der Reißleinen: 2

• Faser-Färbung: Blau, Orange, Grün, Braun, Schiefer, Weiß, Rot, Schwarz, Gelb, Violett, Rosa, Aqua

• Farbe der Außenjacke: Gelb

• Material der Außenjacke: Schwer entflammbar

• Material der Innenjacke: Schwer entflammbar

• Zugfestigkeitselemente / Panzerung – Schicht 1: Gliedmaßstäbe für die Durchschlagsfestigkeit

• Band: Wasserquellfähig

• Zugfestigkeitselemente / Panzerung – Schicht 3: Ineinandergreifende Panzerung

• Bänder pro Tube: 1

• Fasern pro Band: 12

Mechanische Spezifikationen

• Max. Zugfestigkeit, langzeit: 400 N (89,92 lbf)

• Max. Zugfestigkeit, kurzzeitig: 400 N (89,92 lbf)

• Min. Biegeradius Installation: 2355 mm (92,72 Zoll)

• Min. Biegeradius: 157 mm (6,18 Zoll)

• Nominaler Außendurchmesser: 15,7 mm (0,62 Zoll)

• Nominaler Innendurchmesser des Kabels: 97 mm (3,82 Zoll)

Optische Eigenschaften

• Faser-Code: E

• Code der Leistungsoption: 01

• Faser-Kategorie: OS2

• Fasertyp: Singlemode (OS2) / 250 μm

• Name der Faser: Singlemode (OS2)

• Maximale Dämpfung: 0,4 dB/km / 0,4 dB/km / 0,3 dB/km

• Wellenlängen: 1310 nm / 1383 nm / 1550 nm

• Einhaltung von Glasfasern: ITU-T G.652.D

Dimensionen

• Gewicht des Kabels: 215,15 kg/km (144,57 lb/1000 ft)
