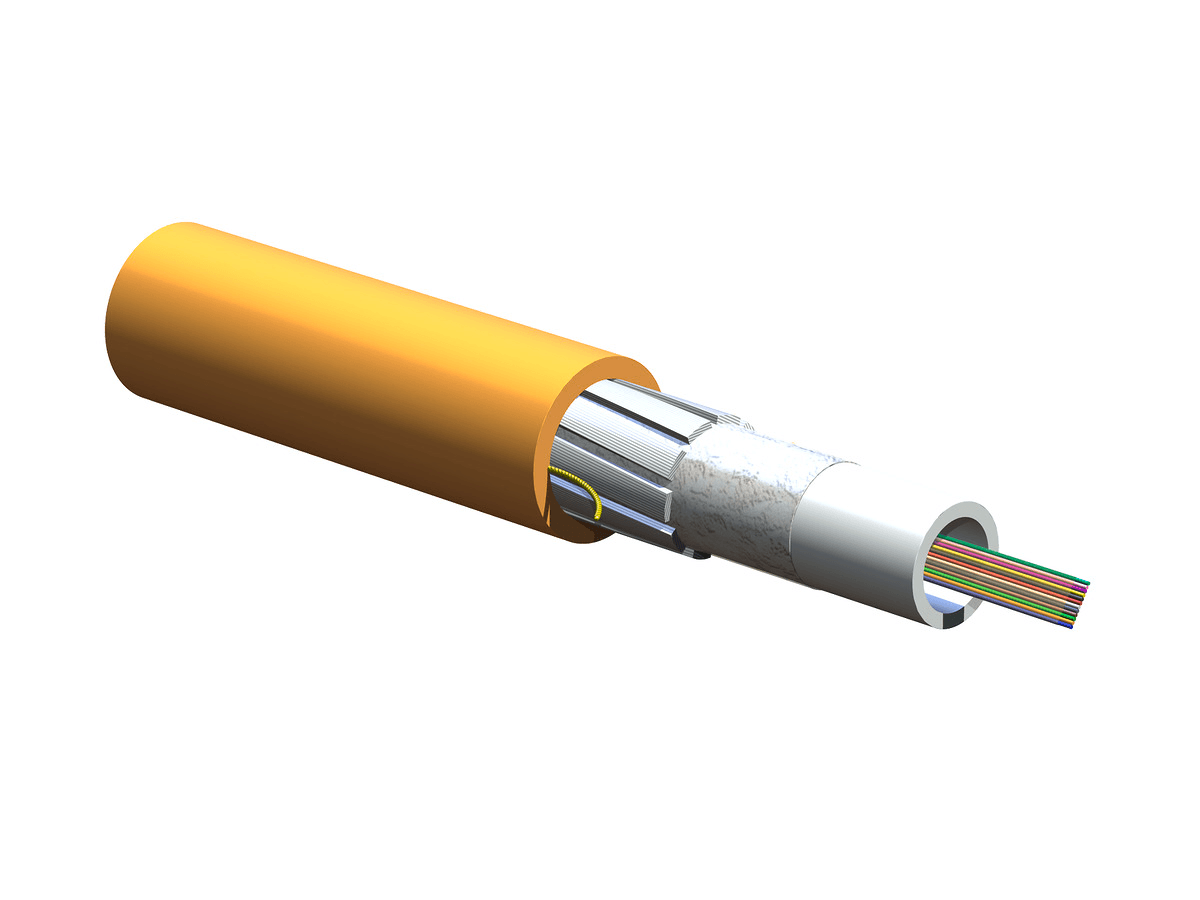

Corning 012KC7-14130-20, 12 F Flachbandkabel-Steigleitung, 62,5 μm Multimode (OM1)

Corning 012KC7-14130-20, 12 F Flachbandkabel-Steigleitung, 62,5 μm Multimode (OM1)

Zusammenfassung: Corning 012KC7-14130-20 ist ein 12-F-Flachbandkabel-Steigrohr, das für Verteilungsanwendungen in Innenräumen mit einer 62,5-μm-Multimode-Faserkategorie (OM1) und einer Riser-Flammenklasse geeignet ist.

Allgemeine Spezifikationen:

• Artikelnummer: 012KC7-14130-20
• Kabeltyp: Flachband
• Umgebung: Innen
• Produkttyp: Vertrieb
• Faserkategorie: 62,5 μm MM (OM1)
• Flammenschutzklasse: Steigrohr (OFNR)
• Anwendung: Horizontal, Riser
• Kabelgeometrie: Rund

Normen:

• RoHS: Frei von gefährlichen Stoffen gemäß RoHS 2011/65/EU
• Zulassungen und Listungen: National Electrical Code® (NEC®) OFNP
• Design- und Testkriterien: ANSI/ICEA S-83-596, CSA FT-4

Umgebungsbedingungen:

• Temperaturbereich, Installation: -10 °C bis 60 °C (14 °F bis 140 °F)
• Temperaturbereich, Betrieb: -20 °C bis 70 °C (-4 °F bis 158 °F)
• Temperaturbereich, Lagerung: -40 °C bis 70 °C (-40 °F bis 158 °F)

Kabeldesign:

• Farbe des Pufferrohrs: Natur
• Faseranzahl: 12
• Durchmesser des Pufferrohrs: 81 mm (3,19 Zoll)
• Anzahl der Reißleinen: 2
• Faserfärbung: Blau, Orange, Grün, Braun, Schiefer, Weiß, Rot, Schwarz, Gelb, Violett, Rosa, Aqua
• Farbe der Außenjacke: Orange
• Material der Außenjacke: Schwer entflammbar
• Zugfestigkeitselemente und/oder Panzerung - Schicht 1: Spannungsstäbe
• Klebeband: Wasserquellfähig
• Bänder pro Tube: 1
• Fasern pro Band: 12

Mechanische Spezifikationen:

• Max. Zugfestigkeit, langzeit: 400 N (89,92 lbf)
• Max. Zugfestigkeit, kurzzeitig: 400 N (89,92 lbf)
• Min. Biegeradius Installation: 146 mm (5,75 Zoll)
• Min. Biegeradius: 97 mm (3,82 Zoll)
• Nominaler Außendurchmesser: 9,7 mm (0,38 Zoll)

Optische Eigenschaften:

• Faser-Code: K
• Code für Leistungsoptionen: 30
• Faserkategorie: OM1
• Fasertyp: Multimode
• Name der Faser: 62,5 μm MM (OM1)
• Maximale Dämpfung: 3,4 dB/km / 1,0 dB/km
• Wellenlängen: 850 nm / 1300 nm
• Glasfaser-Konformität: ISO/IEC 11801
• Durchmesser des Faserkerns: 62,5 μm
• Beschichtungsdurchmesser: 242 μm
• Seriell 1 Gigabit Ethernet: 300 m / 550 m
• Serielles 10 Gigabit Ethernet: 33 m / -
• Minimale effektive modale Bandbreite (EMB): 220 MHz*km / -
• Min. überfüllte Startbandbreite (OFL): 200 MHz*km / 500 MHz*km

Dimensionen:

• Gewicht des Kabels: 98 kg/km (65,85 lb/1000 ft)
