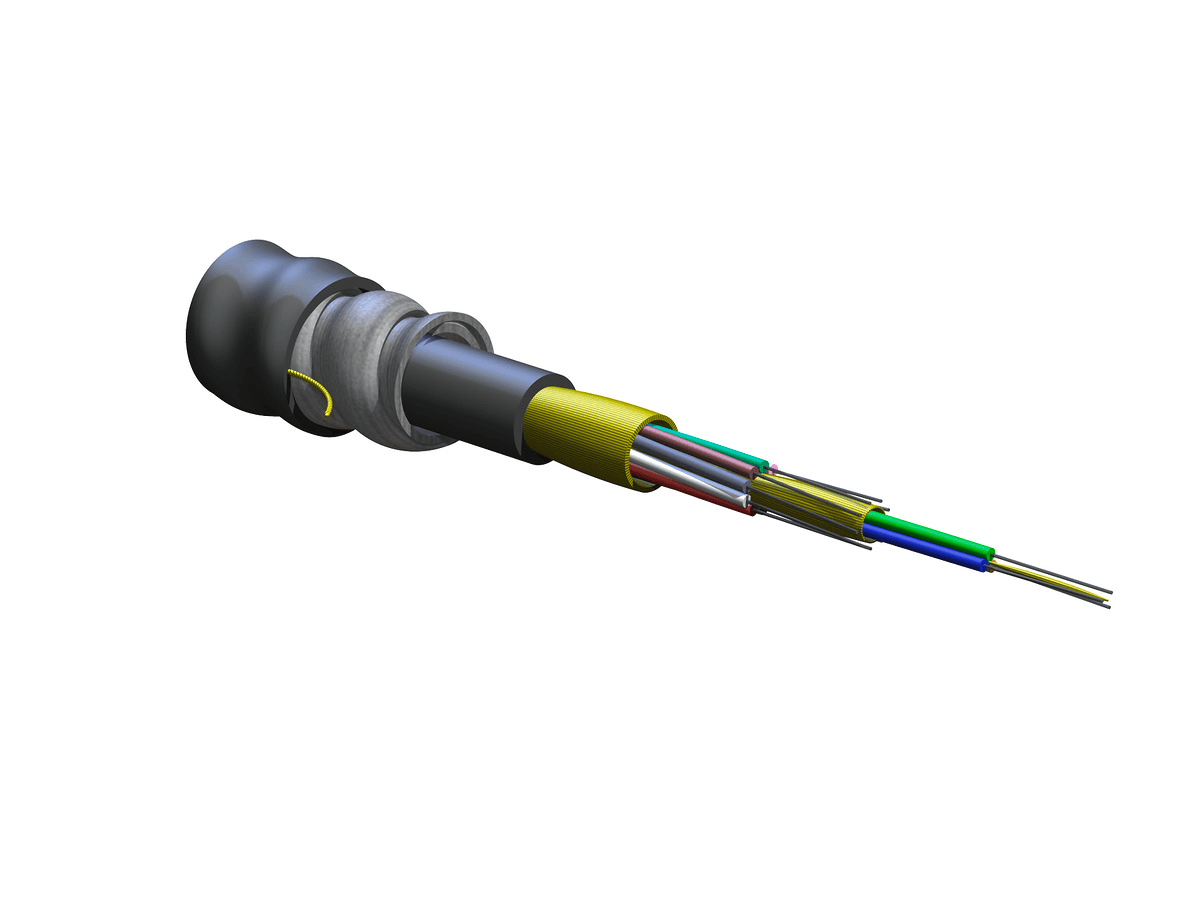

Corning 012T8P-31190-A3, Plenum 12 F FREEDM® Ein eng gepuffertes, ineinandergreifendes Panzerkabel, 50 μm Multimode (OM4)

Corning 012T8P-31190-A3, Plenum 12 F FREEDM® Ein eng gepuffertes, ineinandergreifendes Panzerkabel, 50 μm Multimode (OM4)

Zusammenfassung: Corning 012T8P-31190-A3 ist ein Plenum 12 F FREEDM® One, ein eng gepuffertes, ineinandergreifendes, gepanzertes Kabel, das für den Innen- und Außenbereich entwickelt wurde. Es handelt sich um ein 50 μm Multimode (OM4) Glasfaserkabel, das für verschiedene Anwendungen geeignet ist.

Allgemeine Spezifikationen:

• Artikelnummer: 012T8P-31190-A3
• Kabeltyp: Dicht gepuffert
• Umgebung: Innen/Außen
• Produkttyp: Ineinandergreifende Panzerung
• Faserkategorie: 50 μm MM (OM4)
• Flammschutzklasse: Plenum (OFCP)
• Anwendung: Antenne, Direkt vergraben, Kanal, Horizontal, Steigleitung, Plenum
• Kabelgeometrie: Rund

Normen:

• RoHS: Frei von gefährlichen Stoffen gemäß RoHS 2011/65/EU
• Zulassungen und Auflistungen: National Electrical Code® (NEC®) OFCP, CSA FT-6
• Design- und Prüfkriterien: ICEA S-104-696

Umgebungsbedingungen:

• Temperaturbereich, Installation: 0 °C bis 60 °C (32 °F bis 140 °F)
• Temperaturbereich, Betrieb: -40 °C bis 70 °C (-40 °F bis 158 °F)
• Temperaturbereich, Lagerung: -40 °C bis 70 °C (-40 °F bis 158 °F)

Kabeldesign:

• Zentrales Element: Dielektrikum
• Faseranzahl: 12
• Anzahl der Reißleinen: 2
• Farbe der Außenjacke: Schwarz
• Material Außenmantel: schwer entflammbar, UV-beständig
• Zugfestigkeitselemente und/oder Panzerung - Schicht 1: Wasserquellfähige Festigkeitselemente
• Zugfestigkeitselemente und/oder Panzerung - Schicht 2: Ineinandergreifende Panzerung
• Innenmantelmaterial: schwer entflammbar, UV-beständig
• Tight Buffer Farbe: Blau, Orange, Grün, Braun, Schiefer, Weiß, Rot, Schwarz, Gelb, Violett, Rosa, Aqua
• Flammschutzklasse: Plenum (OFCP)

Mechanische Spezifikationen:

• Max. Zugfestigkeit, langzeit: 200 N (44,96 lbf)
• Max. Zugfestigkeit, kurzzeitig: 675 N (151,75 lbf)
• Min. Biegeradius Installation: 177 mm (6,97 Zoll)
• Min. Biegeradius: 118 mm (4,65 Zoll)
• Nominaler Innendurchmesser des Kabels: 6,3 mm (0,25 Zoll)
• Nominaler Außendurchmesser: 11,8 mm (0,46 Zoll)

Optische Eigenschaften:

• Faser-Code: T
• Code der Leistungsoption: 90
• Faserkategorie: OM4
• Fasertyp: Multimode
• Name der Faser: 50 μm MM (OM4)
• Maximale Dämpfung: 2,8 dB/km / 1,0 dB/km
• Wellenlängen: 850 nm / 1300 nm
• Konformität mit Glasfasern: IEC 60793-2-10
• Durchmesser des Faserkerns: 50 μm
• Seriell 1 Gigabit Ethernet: 1000 m / 600 m
• Serielles 10 Gigabit Ethernet: 550 m / -
• Minimale effektive modale Bandbreite (EMB): 4700 MHz*km / -
• Min. überfüllte Startbandbreite (OFL): 3500 MHz*km / 500 MHz*km

Dimensionen:

• Gewicht des Kabels: 124,6 kg/km (83,73 lb/1000 ft)
