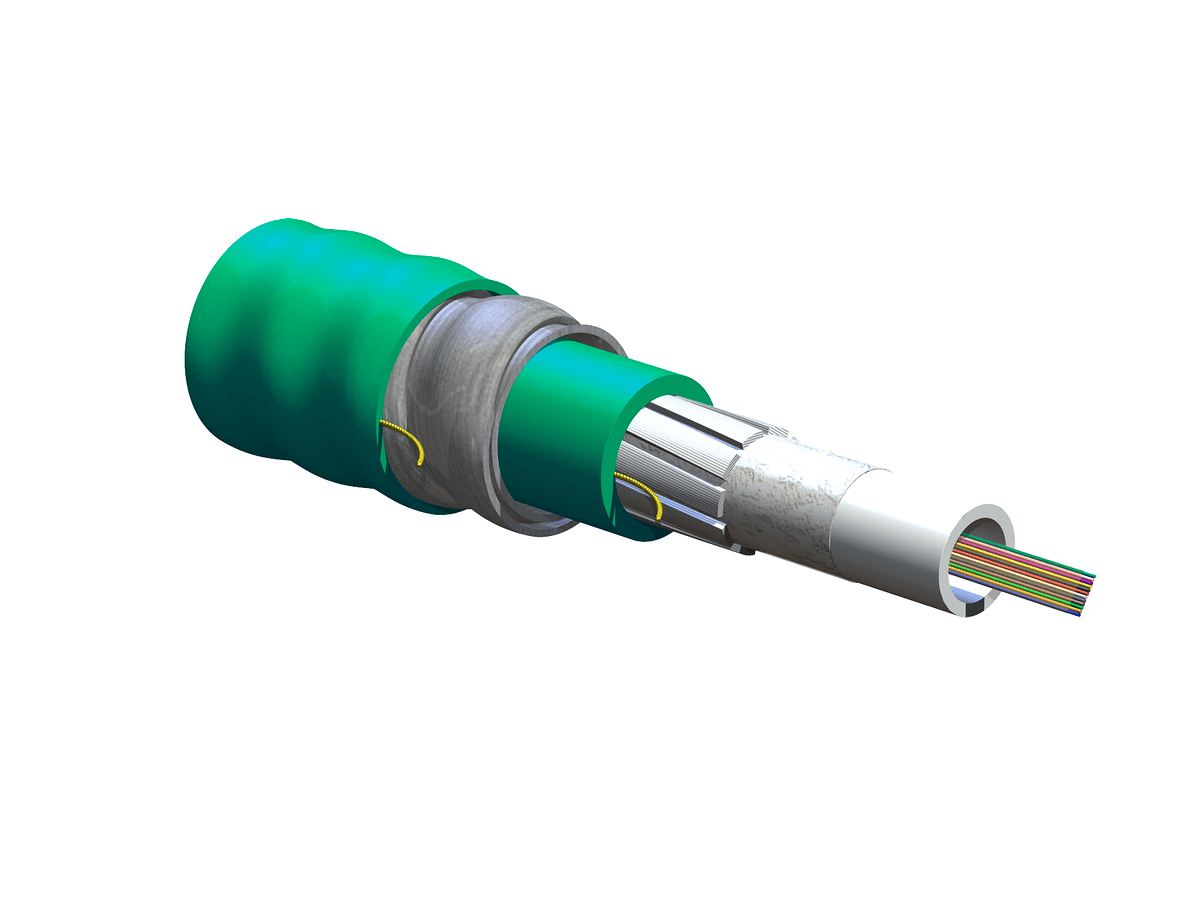

Corning 012TC8-14190-A3, Plenum 12 F Flachband-Panzerkabel, 50 μm Multimode (OM4)

Corning 012TC8-14190-A3, Plenum 12 F Flachband-Panzerkabel, 50 μm Multimode (OM4)

Zusammenfassung: Corning 012TC8-14190-A3 ist ein Plenum 12 F Ribbon Interlocking Armed Cable für den Einsatz in Innenräumen mit einer 50 μm Multimode-Faserkategorie (OM4). Er verfügt über eine runde Kabelgeometrie und schwer entflammbares Außenmantelmaterial.

Allgemeine Spezifikationen:

• Artikelnummer: 012TC8-14190-A3
• Kabeltyp: Flachband
• Umgebung: Innen
• Produkttyp: Ineinandergreifende Panzerung
• Faserkategorie: 50 μm MM (OM4)
• Flammschutzklasse: Plenum (OFCP)
• Anwendung: Steigrohr, Plenum, horizontal
• Kabelgeometrie: Rund

Normen:

• RoHS: Frei von gefährlichen Stoffen gemäß RoHS 2011/65/EU
• Zulassungen und Listungen: National Electrical Code® (NEC®) OFNP
• Design- und Prüfkriterien: ANSI/ICEA S-83-596, CSA FT-6

Umgebungsbedingungen:

• Temperaturbereich, Installation: 0 °C bis 60 °C (32 °F bis 140 °F)
• Temperaturbereich, Betrieb: 0 °C bis 70 °C (32 °F bis 158 °F)
• Temperaturbereich, Lagerung: -40 °C bis 70 °C (-40 °F bis 158 °F)

Kabeldesign:

• Farbe des Pufferrohrs: Natur
• Faseranzahl: 12
• Durchmesser des Pufferrohrs: 81 mm (3,19 Zoll)
• Anzahl der Reißleinen: 2
• Faserfärbung: Blau, Orange, Grün, Braun, Schiefer, Weiß, Rot, Schwarz, Gelb, Violett, Rosa, Aqua
• Farbe der Außenjacke: Aqua
• Material der Außenjacke: Schwer entflammbar
• Material der Innenjacke: Schwer entflammbar
• Zugfestigkeitselemente und/oder Panzerung - Schicht 1: Spannungsstäbe
• Klebeband: Wasserquellfähig
• Zugfestigkeitselemente und/oder Panzerung - Schicht 3: Ineinandergreifende Panzerung
• Bänder pro Tube: 1
• Fasern pro Band: 12

Mechanische Spezifikationen:

• Max. Zugfestigkeit, langzeit: 400 N (89,92 lbf)
• Max. Zugfestigkeit, kurzzeitig: 400 N (89,92 lbf)
• Min. Biegeradius Installation: 2355 mm (92,72 Zoll)
• Min. Biegeradius: 157 mm (6,18 Zoll)
• Nominaler Außendurchmesser: 15,7 mm (0,62 Zoll)
• Nominaler Innendurchmesser des Kabels: 97 mm (3,82 Zoll)

Optische Eigenschaften:

• Faser-Code: T
• Code der Leistungsoption: 90
• Faserkategorie: OM4
• Fasertyp: Multimode
• Name der Faser: 50 μm MM (OM4)
• Maximale Dämpfung: 3,0 dB/km / 1,0 dB/km
• Wellenlängen: 850 nm / 1300 nm
• Konformität mit Glasfasern: IEC 60793-2-10
• Durchmesser des Faserkerns: 50 μm
• Seriell 1 Gigabit Ethernet: 1000 m / 600 m
• Serielles 10 Gigabit Ethernet: 550 m / -
• Minimale effektive modale Bandbreite (EMB): 4700 MHz*km / -
• Min. überfüllte Startbandbreite (OFL): 3500 MHz*km / 500 MHz*km

Dimensionen:

• Gewicht des Kabels: 215,15 kg/km (144,57 lb/1000 ft)
