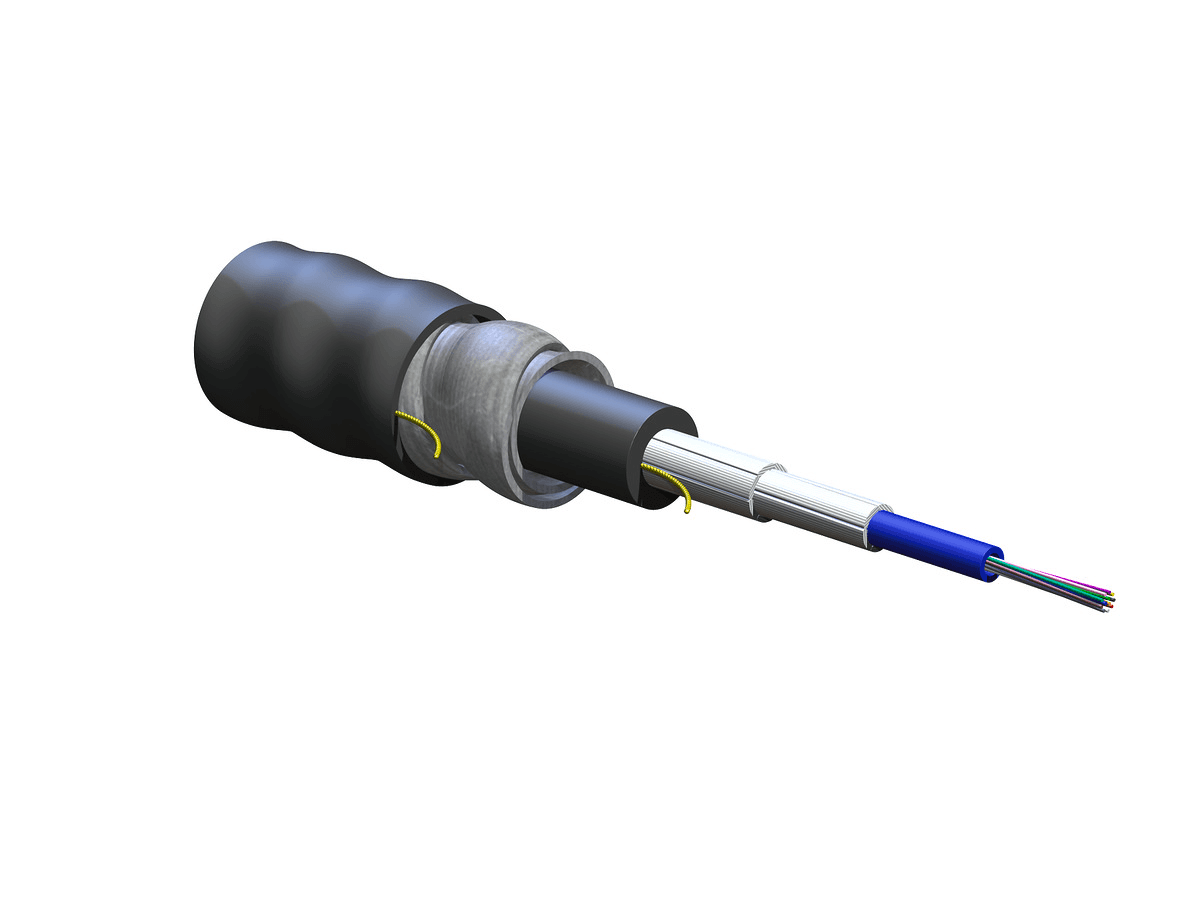

Corning 012TSF-T4180DA1, 12 F Riser Interlocking Armed Cable, Bündelader, Gel-frei, 50 μm Multimode (OM3) - FREEDM® LST™

Corning 012TSF-T4180DA1, 12 F Riser Interlocking Armed Cable, Bündelader, Gel-frei, 50 μm Multimode (OM3) - FREEDM® LST™

Zusammenfassung: Corning 012TSF-T4180DA1 ist ein 12 F Riser Interlocking Armed Cable mit einem Bündelader-Design, gelfrei und 50 μm Multimode (OM3)-Fasern, das für den Innen- und Außenbereich geeignet ist.

Allgemeine Spezifikationen:

• Artikelnummer: 012TSF-T4180DA1
• Kabeltyp: Bündelader
• Umgebung: Innen/Außen
• Produkttyp: Ineinandergreifende Panzerung
• Faserkategorie: 50 μm MM (OM3)
• Flammenschutzklasse: Steigrohr (OFCR)
• Anwendung: Antenne, Direkt vergraben, Kanal, Horizontal, Steigrohr
• Kabelgeometrie: Rund

Normen:

• RoHS: Frei von gefährlichen Stoffen gemäß RoHS 2011/65/EU
• Zulassungen und Listungen: National Electrical Code® (NEC®) OFCR, CSA OFC FT-4
• Gemeinsame Installationen: Außenantenne und -kanal, vertikale Steigleitung für den Innenbereich und horizontale Allzweckeinrichtung gemäß Artikel 770 des National Electrical Code® (NEC®)
• Design- und Prüfkriterien: ANSI/ICEA S-104-696

Umgebungsbedingungen:

• Temperaturbereich, Installation: -10 °C bis 60 °C (14 °F bis 140 °F)
• Temperaturbereich, Betrieb: -40 °C bis 70 °C (-40 °F bis 158 °F)
• Temperaturbereich, Lagerung: -40 °C bis 70 °C (-40 °F bis 158 °F)

Kabeldesign:

• Faseranzahl: 12
• Anzahl der Reißleinen: 1
• Farbe der Außenjacke: Schwarz
• Material Außenmantel: schwer entflammbar, UV-beständig
• Zugfestigkeitselemente und/oder Panzerung - Schicht 1: Wasserquellbare Spannungsfestigkeitselemente
• Zugfestigkeitselemente und/oder Panzerung - Schicht 2: Ineinandergreifende Panzerung
• Innenmantelmaterial: schwer entflammbar, UV-beständig
• Anzahl der aktiven Röhren: 1
• Anzahl der Rohrpositionen: 1
• Faserfärbung: Blau, Orange, Grün, Braun, Schiefer, Weiß, Rot, Schwarz, Gelb, Violett, Rosa, Aqua
• Fasern pro Rohr: 12

Mechanische Spezifikationen:

• Max. Zugfestigkeit, langzeit: 400 N (89,92 lbf)
• Max. Zugfestigkeit, kurzzeitig: 1350 N (303,49 lbf)
• Min. Biegeradius Installation: 205 mm (8,07 Zoll)
• Min. Biegeradius: 137 mm (5,39 Zoll)
• Nominaler Außendurchmesser: 13,7 mm (0,54 Zoll)

Optische Eigenschaften:

• Faser-Code: T
• Code der Leistungsoption: 80
• Faserkategorie: OM3
• Fasertyp: Multimode
• Name der Faser: 50 μm MM (OM3)
• Maximale Dämpfung: 3,0 dB/km / 1,0 dB/km
• Wellenlängen: 850 nm / 1300 nm
• Konformität mit Glasfasern: IEC 60793-2-10
• Durchmesser des Faserkerns: 50 μm
• Seriell 1 Gigabit Ethernet: 1000 m / 600 m
• Serielles 10 Gigabit Ethernet: 300 m / -
• Minimale effektive modale Bandbreite (EMB): 950 MHz*km / -
• Min. überfüllte Startbandbreite (OFL): 1500 MHz*km / - 500 MHz*km

Dimensionen:

• Gewicht des Kabels: 146 kg/km (98,11 lb/1000 ft)
