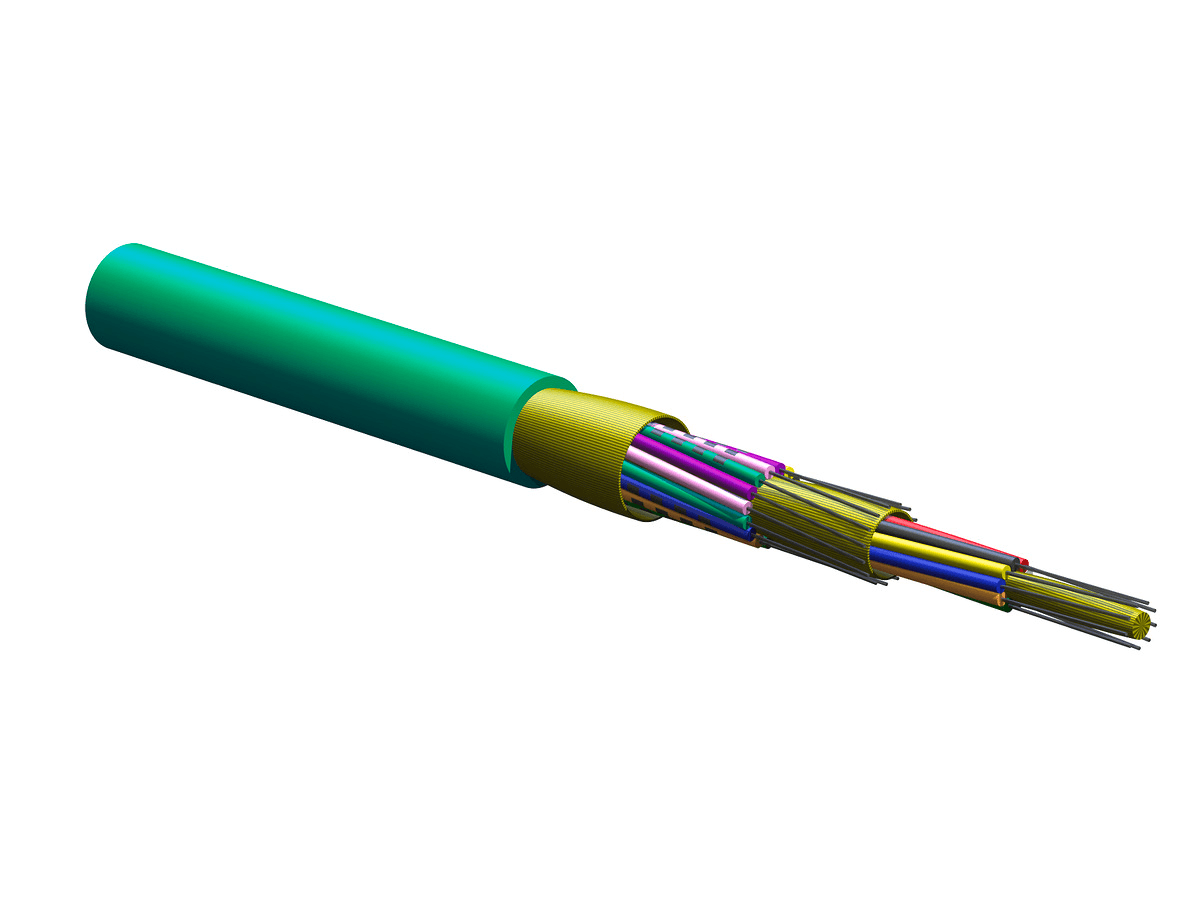

Corning 024T88-33190-29, Plenum 24 F MIC® Tight-Buffered Cable, 50 μm Multimode (OM4)

Corning 024T88-33190-29, Plenum 24 F MIC® Tight-Buffered Cable, 50 μm Multimode (OM4)

Zusammenfassung: Das Corning 024T88-33190-29 ist ein kompaktgepuffertes Plenum 24 F MIC-Kabel®, das für Verteilungsanwendungen in Innenräumen entwickelt wurde. Er verfügt über eine 50-μm-Multimode-Faserkategorie (OM4) mit einer Plenum-Flammenschutzklasse, die für horizontale, Plenum- und Riser-Installationen geeignet ist.

Allgemeine Spezifikationen:

• Artikelnummer: 024T88-33190-29
• Kabeltyp: Dicht gepuffert
• Umgebung: Innen
• Produkttyp: Vertrieb
• Faserkategorie: 50 μm MM (OM4)
• Flammenschutzklasse: Plenum (OFNP)
• Anwendung: Horizontal, Plenum, Riser
• Kabelgeometrie: Rund

Normen:

• RoHS: Frei von gefährlichen Stoffen gemäß RoHS 2011/65/EU
• Zulassungen und Auflistungen: National Electrical Code® (NEC®) OFNP, NFPA 262, CSA FT-6
• Design- und Prüfkriterien: ICEA S-83-596

Umgebungsbedingungen:

• Temperaturbereich, Installation: 0 °C bis 60 °C (32 °F bis 140 °F)
• Temperaturbereich, Betrieb: 0 °C bis 70 °C (32 °F bis 158 °F)
• Temperaturbereich, Lagerung: -40 °C bis 70 °C (-40 °F bis 158 °F)

Kabeldesign:

• Zentrales Element: Garn
• Faserzahl: 24
• Farbe der Außenjacke: Aqua
• Material der Außenjacke: Schwer entflammbar
• Zugfestigkeitselemente und/oder Panzerung - Schicht 1: Spannungsstäbe
• Zugfestigkeitselemente und/oder Panzerung - Schicht 2: Spannungsfestigkeitselemente
• Tight Buffer Farbe, Schicht 1: Blau, Orange, Grün, Braun, Schiefer, Weiß, Rot, Schwarz, Gelb
• Tight Buffer Farbe, Schicht 2: Violett, Rosa, Aqua, Blau*, Orange*, Grün*, Braun*, Schiefer*, Weiß *, Rot*, Schwarz*, Gelb*, Violett*, Rosa*, Aqua*
• Flammenschutzklasse: Plenum (OFNP)

Mechanische Spezifikationen:

• Max. Zugfestigkeit, langzeit, ≤12F: 132 N (29,67 lbf)
• Max. Zugfestigkeit, langfristig, >12F: 200 N (44,96 lbf)
• Max. Zugfestigkeit, kurzzeitig, ≤12F: 440 N (98,92 lbf)
• Max. Zugfestigkeit, kurzzeitig, >12F: 660 N (148,37 lbf)
• Min. Biegeradius Installation: 117 mm (4,61 Zoll)
• Min. Biegeradius: 77 mm (3,03 Zoll)
• Nominaler Außendurchmesser: 7,7 mm (0,3 Zoll)

Optische Eigenschaften:

• Faser-Code: T
• Code der Leistungsoption: 90
• Faserkategorie: OM4
• Fasertyp: Multimode
• Name der Faser: 50 μm MM (OM4)
• Maximale Dämpfung: 2,8 dB/km / 1,0 dB/km
• Wellenlängen: 850 nm / 1300 nm
• Konformität mit Glasfasern: IEC 60793-2-10
• Durchmesser des Faserkerns: 50 μm
• Seriell 1 Gigabit Ethernet: 1000 m / 600 m
• Serielles 10 Gigabit Ethernet: 550 m / -
• Minimale effektive modale Bandbreite (EMB): 4700 MHz*km / -
• Min. überfüllte Startbandbreite (OFL): 3500 MHz*km / 500 MHz*km
