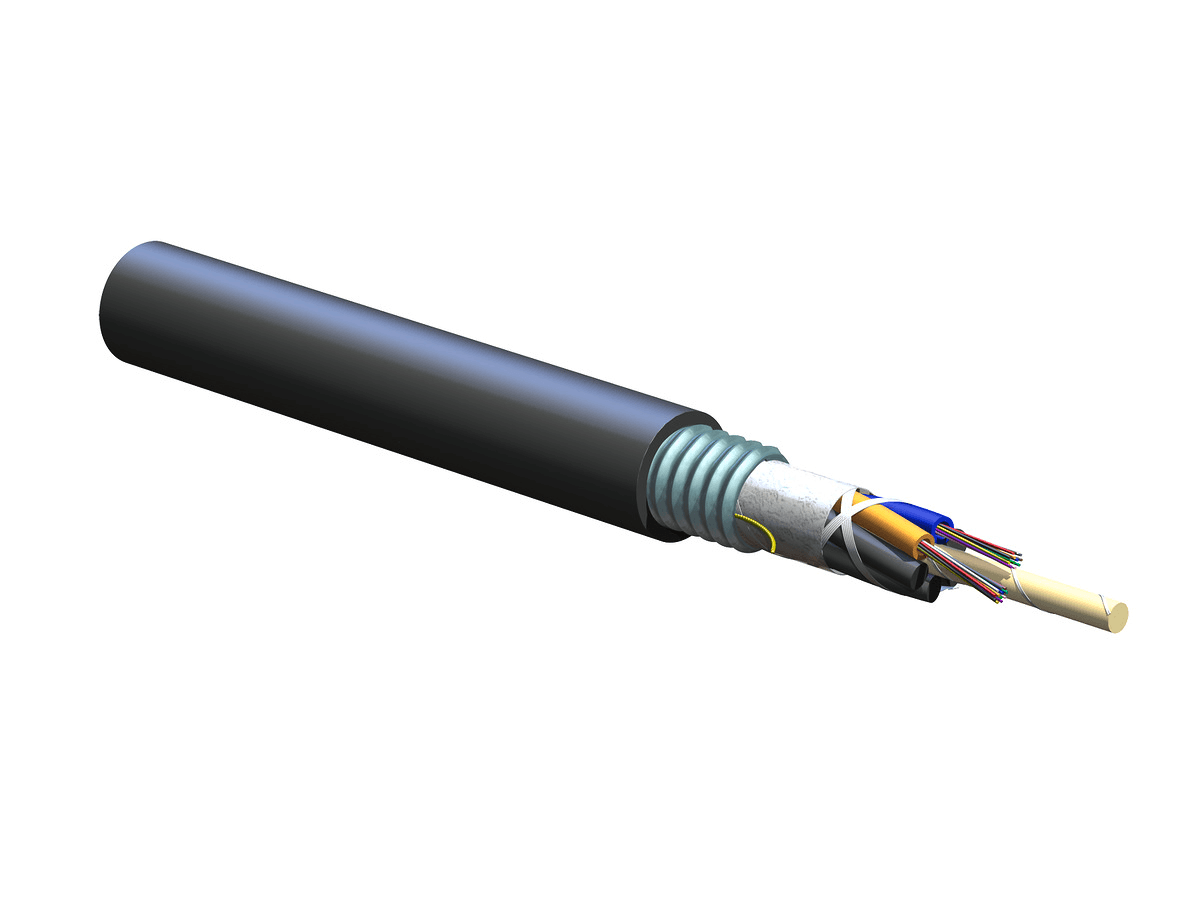

Corning 024TUC-T4180D20, 24 F, 50 μm Multimode (OM3) ALTOS® Lite Bündelader, gelfrei, einmantelig, einarmiertes Kabel

Corning 024TUC-T4180D20, 24 F, 50 μm Multimode (OM3) ALTOS® Lite Bündelader, gelfrei, einmantelig, einarmiertes Kabel

Zusammenfassung: Bei diesem Corning-Kabel handelt es sich um ein 24 F, 50 μm Multimode (OM3) ALTOS® Lite Loose Tube, Gelfreies, einmanteliges, einarmiertes Kabel, das für Außenumgebungen mit Anwendungen wie Antennen-, Direkterd- und Kanalinstallationen geeignet ist.

Allgemeine Spezifikationen:

• Artikelnummer: 024TUC-T4180D20
• Kabeltyp: Bündelader
• Umgebung: Im Freien
• Produkttyp: Ineinandergreifende Panzerung
• Faserkategorie: 50 μm MM (OM3)
• Anwendung: Antenne, direkt vergraben, Kanal
• Kabelgeometrie: Rund

Normen:

• RoHS: Frei von gefährlichen Stoffen gemäß RoHS 2011/65/EU
• Gängige Installationen: Verzurrantennen für den Außenbereich, Kanäle und direkt erdverlegte Antennen, Innenräume bei Installation gemäß Artikel 770 des National Electrical Code® (NEC®)
• Design- und Prüfkriterien: ANSI/ICEA S-87-640

Umgebungsbedingungen:

• Hinweise: Corning empfiehlt, das Kabel vor der Installation in einer Umgebung mit den richtigen Temperaturen zu lagern, damit die Kabeltemperatur den Spezifikationen für den Installationstemperaturbereich entspricht und die besten Installationsergebnisse erzielt werden
• Temperaturbereich, Installation: -30 °C bis 70 °C (-22 °F bis 158 °F)
• Temperaturbereich, Betrieb: -40 °C bis 70 °C (-40 °F bis 158 °F)
• Temperaturbereich, Lagerung: -40 °C bis 70 °C (-40 °F bis 158 °F)

Kabeldesign:

• Zentrales Element: Dielektrikum
• Faserzahl: 24
• Anzahl der Reißleinen: 2
• Farbe der Außenjacke: Schwarz
• Material Außenmantel: Polyethylen (PE)
• Zugfestigkeitselemente und/oder Panzerung - Schicht 1: Panzerung aus Wellstahlband
• Farbe des Pufferrohrs: Blau, Orange
• Durchmesser des Pufferrohrs: 2,5 mm (0,1 Zoll)
• Anzahl der aktiven Röhren: 2
• Anzahl der Füllelemente: 4
• Anzahl der Rohrpositionen: 6
• Klebeband: Wasserquellfähig
• Faserfärbung: Blau, Orange, Grün, Braun, Schiefer, Weiß, Rot, Schwarz, Gelb, Violett, Rosa, Aqua
• Fasern pro Rohr: 12
• Farbcode-Standards: Telcordia

Mechanische Spezifikationen:

• Max. Zugfestigkeit, langzeit: 890 N (200,08 lbf)
• Max. Zugfestigkeit, kurzzeitig: 2700 N (606,98 lbf)
• Nominaler Außendurchmesser: 12,1 mm (0,48 Zoll)
• Min. Biegedurchmesser Installation: 364 mm (14,33 Zoll)
• Min. Biegedurchmesser Betrieb: 242 mm (9,53 Zoll)

Optische Eigenschaften:

• Faser-Code: T
• Code der Leistungsoption: 80
• Faserkategorie: OM3
• Fasertyp: Multimode
• Name der Faser: 50 μm MM (OM3)
• Maximale Dämpfung: 3,0 dB/km / 1,0 dB/km
• Wellenlängen: 850 nm / 1300 nm
• Konformität mit Glasfasern: IEC 60793-2-10
• Durchmesser des Faserkerns: 50 μm
• Seriell 1 Gigabit Ethernet: 1000 m / 600 m
• Serielles 10 Gigabit Ethernet: 300 m / -
• Minimale effektive modale Bandbreite (EMB): 950 MHz*km / -
• Min. überfüllte Startbandbreite (OFL): 1500 MHz*km / - 500 MHz*km

Dimensionen:

• Gewicht des Kabels: 129 kg/km (86,68 lb/1000 ft)
