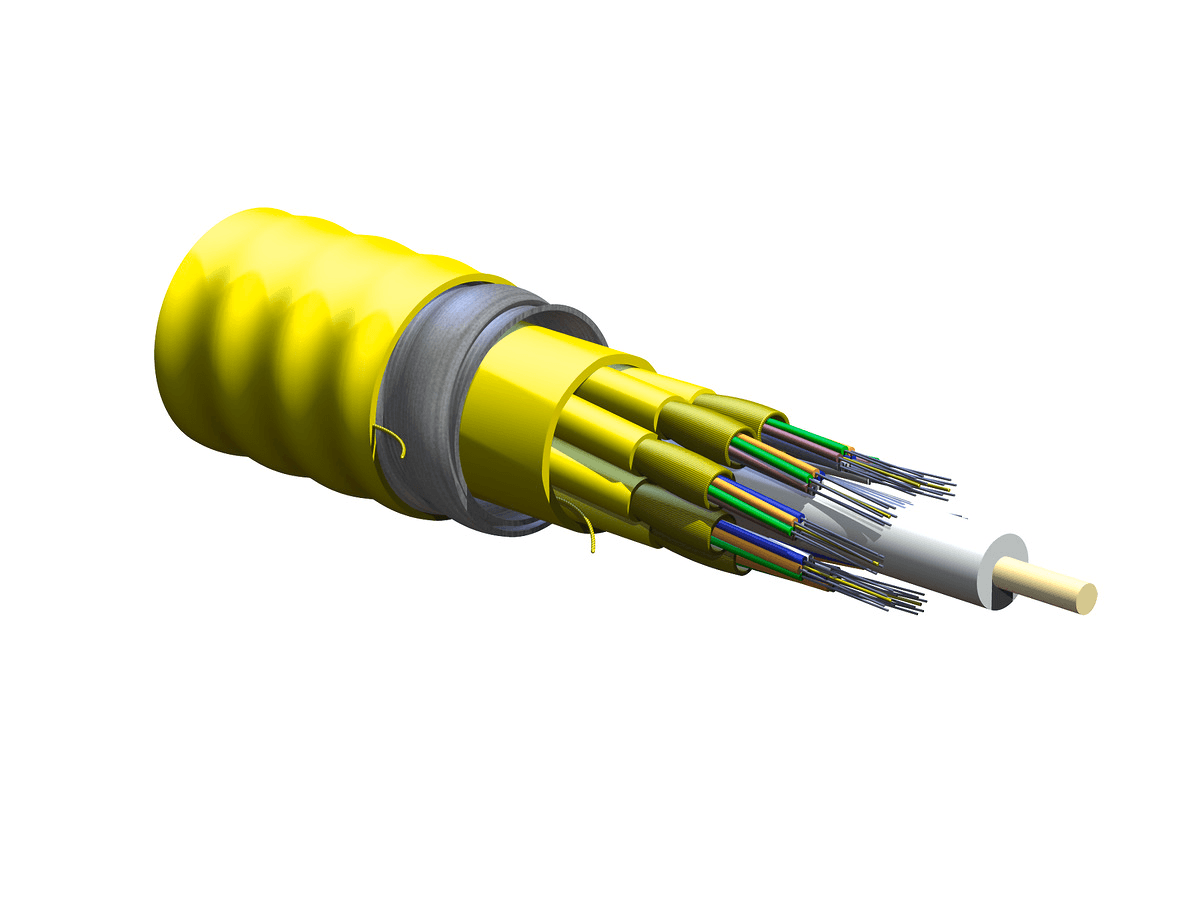

Corning 048E81-61131-A1, Riser 48 F Singlemode (OS2) MIC® Unitized Tight-Buffered Interlocking Armed, Kabel

Corning 048E81-61131-A1, Riser 48 F Singlemode (OS2) MIC® Unitized Tight-Buffered Interlocking Armed, Kabel

Zusammenfassung: Dieses Corning 048E81-61131-A1-Kabel ist ein Singlemode (OS2) eng gepuffertes, ineinandergreifendes Armierungskabel, das für den Einsatz in Innenräumen entwickelt wurde. Es verfügt über eine Steigrohr-Flammenklasse und ist für horizontale und Steigrohranwendungen geeignet.

Allgemeine Spezifikationen:

• Artikelnummer: 048E81-61131-A1
• Kabeltyp: Dicht gepuffert
• Umgebung: Innen
• Produkttyp: Ineinandergreifende Panzerung
• Faserkategorie: Singlemode (OS2)
• Flammenschutzklasse: Steigrohr (OFCR)
• Anwendung: Horizontal, Riser
• Kabelgeometrie: Rund

Normen:

• RoHS: Frei von gefährlichen Stoffen gemäß RoHS 2011/65/EU
• Zulassungen und Listungen: National Electrical Code® (NEC®) OFCR, FT-4
• Design- und Prüfkriterien: ICEA S-83-596

Umgebungsbedingungen:

• Temperaturbereich, Installation: -10 °C bis 60 °C (14 °F bis 140 °F)
• Temperaturbereich, Betrieb: -20 °C bis 70 °C (-4 °F bis 158 °F)
• Temperaturbereich, Lagerung: -40 °C bis 70 °C (-40 °F bis 158 °F)

Kabeldesign:

• Zentrales Element: ummanteltes GFK
• Faseranzahl: 48
• Anzahl der Reißleinen: 10
• Farbe der Außenjacke: Gelb
• Material der Außenjacke: Schwer entflammbar
• Zugfestigkeitselemente und/oder Panzerung - Schicht 1: Spannungsstäbe
• Fasern pro Untereinheit: 6
• Anzahl der aktiven Röhren: 8
• Farbe der Untereinheit: Gelb
• Durchmesser der Untereinheit: 4,4 mm (0,17 Zoll)
• Untereinheit der Tight-Buffer-Farbe: Blau, Orange, Grün, Braun, Schiefer, Weiß
• Flammenschutzklasse: Steigrohr (OFCR)

Mechanische Spezifikationen:

• Max. Zugfestigkeit, kurzzeitig: 1320 N (296,75 lbf)
• Min. Biegeradius Installation: 374 mm (14,72 Zoll)
• Min. Biegeradius: 249 mm (9,8 Zoll)
• Nominaler Innendurchmesser des Kabels: 17,8 mm (0,7 Zoll)
• Nominaler Außendurchmesser: 24,9 mm (0,98 Zoll)

Optische Eigenschaften:

• Faser-Code: E
• Code der Leistungsoption: 31
• Faser-Kategorie: OS2
• Fasertyp: Singlemode (OS2) / 250 μm
• Fasername: Singlemode (OS2)
• Maximale Dämpfung: 0,4 dB/km / 0,4 dB/km / 0,4 dB/km
• Wellenlängen: 1310 nm / 1383 nm / 1550 nm
• Konformität mit Glasfasern: ITU-T G.652.D

Dimensionen:

• Gewicht des Kabels: 4459 kg/km (2996.31 lb/1000 ft)
