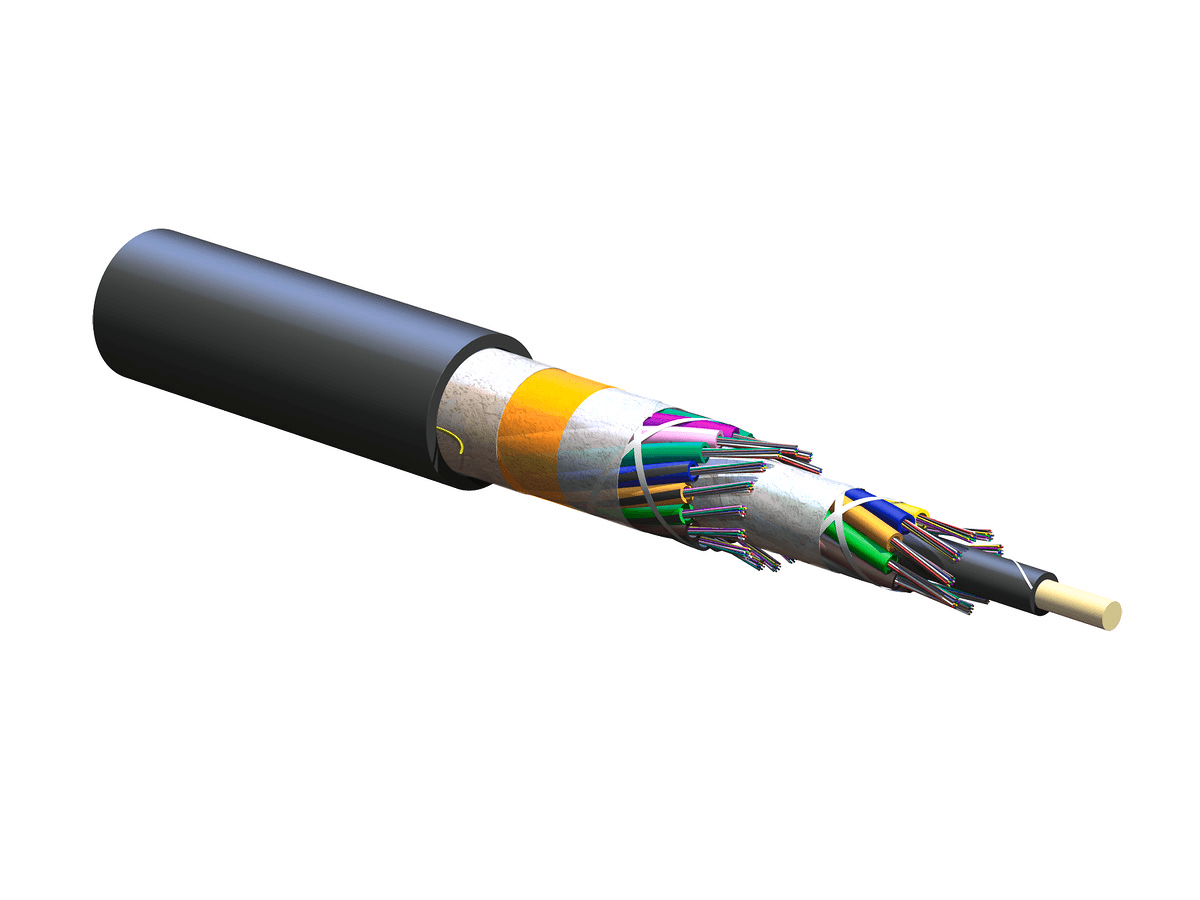

Corning 288EUF-T4101D20, Singlemode (OS2) FREEDM® Loose Tube Riser-Kabel, Gel-frei, 288 F

Corning 288EUF-T4101D20, Singlemode (OS2) FREEDM® Loose Tube Riser-Kabel, Gel-frei, 288 F

Zusammenfassung: Das Corning 288EUF-T4101D20 ist ein Singlemode (OS2) FREEDM® Loose Tube Riser-Kabel, das für den Einsatz im Innen- und Außenbereich mit einer Flammschutzklasse von Riser (OFNR) entwickelt wurde. Es verfügt über einen dielektrischen Produkttyp, eine Rundkabelgeometrie und eignet sich für Antennen-, direkt erdverlegte, Kanal- und horizontale Anwendungen.

Allgemeine Spezifikationen:

• Artikelnummer: 288EUF-T4101D20
• Kabeltyp: Bündelader
• Umgebung: Innen/Außen
• Produkttyp: Dielektrikum
• Faserkategorie: Singlemode (OS2)
• Flammenschutzklasse: Steigrohr (OFNR)
• Anwendung: Antenne, direkt vergraben, Kanal, horizontal
• Kabelgeometrie: Rund

Normen:

• RoHS: Frei von gefährlichen Stoffen gemäß RoHS 2011/65/EU
• Zulassungen und Auflistungen: National Electrical Code® (NEC®) OFNR, CSA OFN FT-4
• Gemeinsame Installationen: Außenantenne und -kanal, vertikale Steigleitung für den Innenbereich und horizontale Allzweckeinrichtung gemäß Artikel 770 des National Electrical Code® (NEC®)
• Design- und Prüfkriterien: ANSI/ICEA S-104-696

Umgebungsbedingungen:

• Temperaturbereich, Installation: -10 °C bis 60 °C (14 °F bis 140 °F)
• Temperaturbereich, Betrieb: -40 °C bis 70 °C (-40 °F bis 158 °F)
• Temperaturbereich, Lagerung: -40 °C bis 70 °C (-40 °F bis 158 °F)

Kabeldesign:

• Zentrales Element: Dielektrikum
• Faseranzahl: 288
• Anzahl der Reißleinen: 2
• Farbcodierung des Pufferrohrs, Schicht 1: Blau, Orange, Grün, Braun, Schiefer, Weiß, Rot, Schwarz, Gelb
• Farbe der Außenjacke: Schwarz
• Material Außenmantel: schwer entflammbar, UV-beständig
• Durchmesser des Pufferrohrs: 2,5 mm (0,1 Zoll)
• Anzahl der aktiven Röhren: 24
• Anzahl der Rohrpositionen: 24
• Klebeband: Wasserquellfähig
• Klebeband, Schicht 2: Wasserquellbar
• Klebeband, Schicht 3: Schwer entflammbares Klebeband
• Klebeband, Schicht 4: Wasserquellfähig
• Faserfärbung: Blau, Orange, Grün, Braun, Schiefer, Weiß, Rot, Schwarz, Gelb, Violett, Rosa, Aqua
• Fasern pro Rohr: 12
• Farbcode-Standards: Telcordia

Mechanische Spezifikationen:

• Max. Zugfestigkeit, langzeit: 810 N (182,1 lbf)
• Max. Zugfestigkeit, kurzzeitig: 2700 N (606,98 lbf)
• Min. Biegeradius Installation: 298 mm (11,73 Zoll)
• Min. Biegeradius Betrieb: 199 mm (7,83 Zoll)
• Nominaler Außendurchmesser: 19,9 mm (0,78 Zoll)

Optische Eigenschaften:

• Faser-Code: E
• Code der Leistungsoption: 01
• Faser-Kategorie: OS2
• Fasertyp: Singlemode (OS2) / 250 μm
• Fasername: Singlemode (OS2)
• Maximale Dämpfung: 0,4 dB/km / 0,4 dB/km / 0,3 dB/km
• Wellenlängen: 1310 nm / 1383 nm / 1550 nm
• Konformität mit Glasfasern: ITU-T G.652.D

Dimensionen:

• Gewicht des Kabels: 283 kg/km (190,17 lb/1000 ft)
