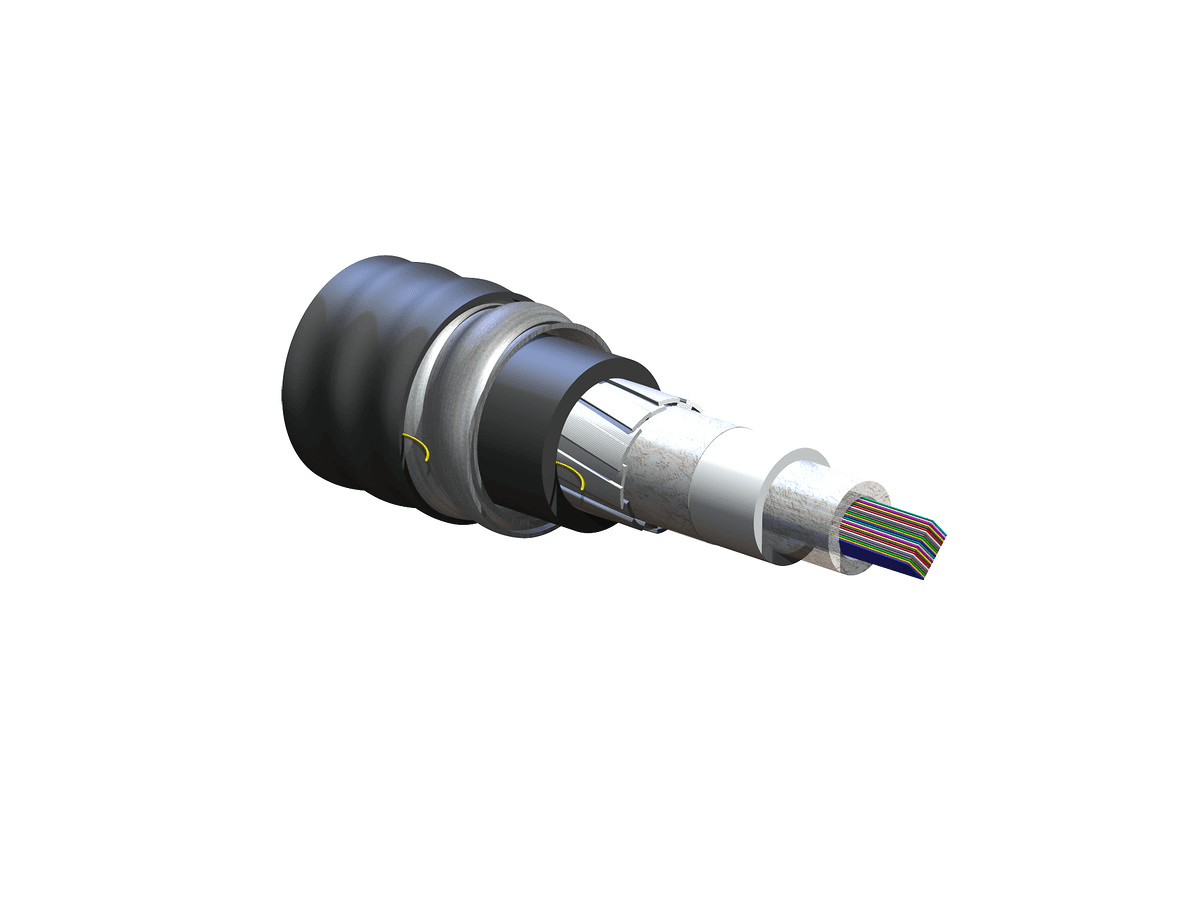

Corning 288ZVF-14101DA1, 288 F Riser FREEDM UltraRibbon Interlocking Armored Gel-Free Kabel, Singlemode SMF-28 Ultra Faser (OS2)

Corning 288ZVF-14101DA1, 288 F Riser FREEDM UltraRibbon Interlocking Armored Gel-Free Kabel, Singlemode SMF-28 Ultra Faser (OS2)

Zusammenfassung: Corning 288ZVF-14101DA1 ist ein hochwertiges 288 F Riser FREEDM UltraRibbon Interlocking Armored Gel-Free Kabel, das für den Einsatz im Innen- und Außenbereich mit Singlemode SMF-28 Ultra-Faser (OS2) entwickelt wurde.

Allgemeine Spezifikationen:

• Artikelnummer: 288ZVF-14101DA1
• Kabeltyp: Flachband
• Umgebung: Innen/Außen
• Produkttyp: Ineinandergreifende Panzerung
• Faserkategorie: SMF-28® Ultra
• Flammenschutzklasse: Steigrohr (OFCR)
• Anwendung: Steigleitung, Direkt erdverlegt, Kanal, Antenne, Horizontal
• Kabelgeometrie: Rund

Normen:

• RoHS: Frei von gefährlichen Stoffen gemäß RoHS 2011/65/EU
• Zulassungen und Listungen: National Electrical Code® (NEC®) OFN-LS
• Design- und Testkriterien: ANSI/ICEA S-104-696, CSA FT-4

Umgebungsbedingungen:

• Temperaturbereich, Installation: -30 °C bis 60 °C (-22 °F bis 140 °F)
• Temperaturbereich, Betrieb: -40 °C bis 70 °C (-40 °F bis 158 °F)
• Temperaturbereich, Lagerung: -50 °C bis 70 °C (-58 °F bis 158 °F)

Kabeldesign:

• Farbe des Pufferrohrs: Natur
• Faseranzahl: 288
• Durchmesser des Pufferrohrs: 14 mm (0,55 Zoll)
• Anzahl der Reißleinen: 2
• Faserfärbung: Blau, Orange, Grün, Braun, Schiefer, Weiß, Rot, Schwarz, Gelb, Violett, Rosa, Aqua
• Farbe der Außenjacke: Schwarz
• Material Außenmantel: schwer entflammbar, UV-beständig
• Zugfestigkeitselemente und/oder Panzerung - Schicht 1: Spannungsstäbe
• Klebeband: Wasserquellfähig
• Klebeband, Schicht 1: Schwer entflammbares Klebeband
• Klebeband, Schicht 2: Schwer entflammbares Klebeband
• Klebeband, Schicht 3: Wasserquellfähig
• Farbbänder pro Tube: 12
• Fasern pro Band: 24

Mechanische Spezifikationen:

• Max. Zugfestigkeit, langzeit: 890 N (200,08 lbf)
• Max. Zugfestigkeit, kurzzeitig: 890 N (200,08 lbf)
• Min. Biegeradius Installation: 4365 mm (171,85 Zoll)
• Min. Biegeradius: 291 mm (11,46 Zoll)
• Nominaler Außendurchmesser: 28,7 mm (1,13 Zoll)

Optische Eigenschaften:

• Faser-Code: Z
• Code der Leistungsoption: 01
• Faser-Kategorie: OS2
• Fasertyp: Singlemode (OS2) / 250 μm
• Fasername: Biegeverbesserter Singlemode (OS2)
• Maximale Dämpfung: 0,4 dB/km / 0,4 dB/km / 0,3 dB/km
• Wellenlängen: 1310 nm / 1383 nm / 1550 nm
• Konformität mit Glasfasern: ITU-T G.652.D und ITU-T G.657.A1

Dimensionen:

• Gewicht des Kabels: 560 kg/km (376,3 lb/1000 ft)
