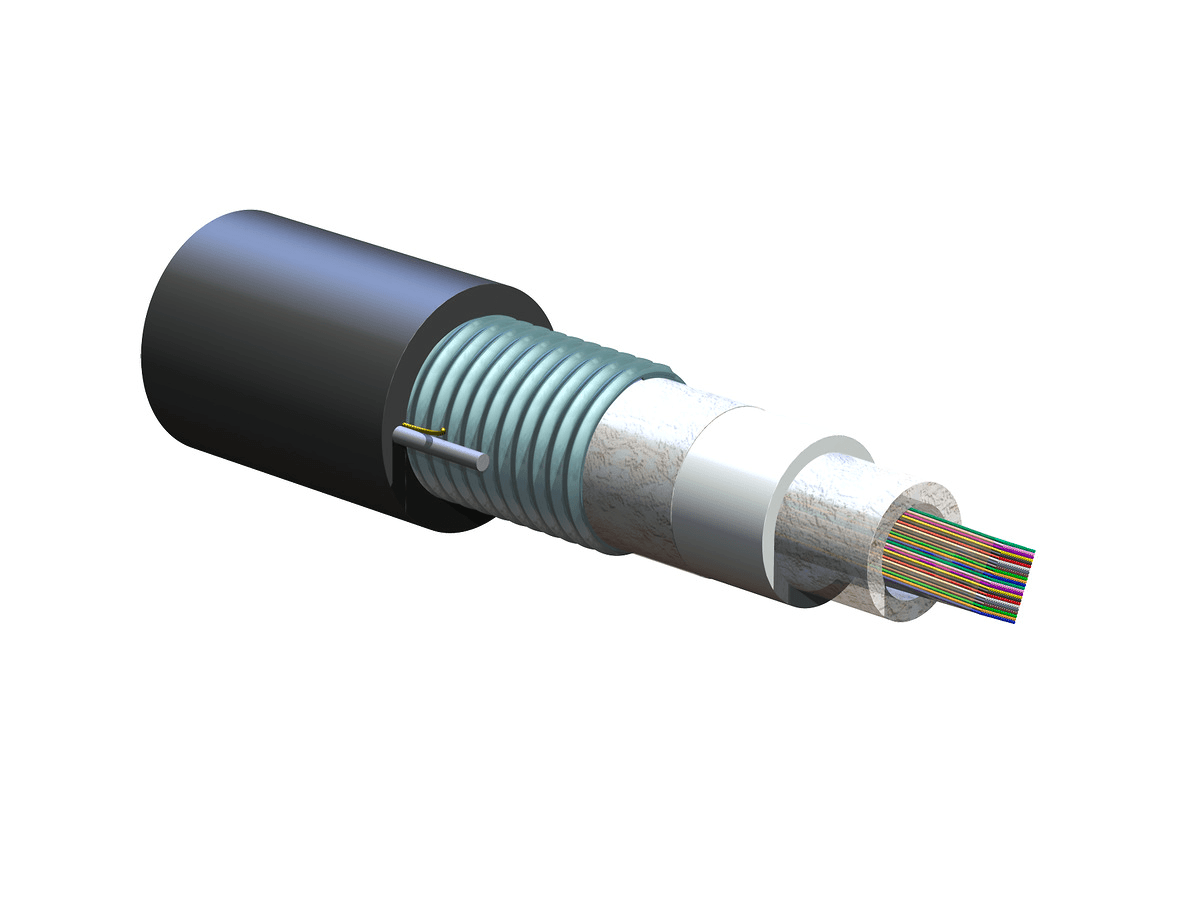

Corning 360EV5-14100D53, Einschlauch, Gel-frei, gepanzertes Kabel 360 F, Singlemode (OS2) - SST-UltraRibbon

Corning 360EV5-14100D53, Einschlauch, Gel-frei, gepanzertes Kabel 360 F, Singlemode (OS2) - SST-UltraRibbon

Zusammenfassung: Das Corning 360EV5-14100D53 ist ein einschlauchiges, gelfreies, armiertes Kabel, das für den Einsatz im Freien mit einer Faserkategorie von Singlemode (OS2) und einer runden Kabelgeometrie entwickelt wurde.

Allgemeine Spezifikationen:

• Artikelnummer: 360EV5-14100D53
• Kabeltyp: Flachband
• Umgebung: Im Freien
• Produkttyp: Wellstahlpanzerung
• Faserkategorie: Singlemode (OS2)
• Anwendung: Direkt vergraben, Kanal, Antenne
• Kabelgeometrie: Rund

Normen:

• RoHS: Frei von gefährlichen Stoffen gemäß RoHS 2011/65/EU
• Gängige Installationen: Verzurrantennen für den Außenbereich, Kanäle und direkt erdverlegte Antennen, Innenräume bei Installation gemäß Artikel 770 des National Electrical Code® (NEC®)
• Design- und Testkriterien: ANSI/ICEA S-87-640, Telcordia GR-20, RDUP PE-90

Umgebungsbedingungen:

• Temperaturbereich, Installation: -30 °C bis 70 °C (-22 °F bis 158 °F)
• Temperaturbereich, Betrieb: -40 °C bis 70 °C (-40 °F bis 158 °F)
• Temperaturbereich, Lagerung: -40 °C bis 70 °C (-40 °F bis 158 °F)

Kabeldesign:

• Farbe des Pufferrohrs: Natur
• Faserzahl: 360
• Durchmesser des Pufferrohrs: 146 mm (5,75 Zoll)
• Anzahl der Reißleinen: 3
• Faserfärbung: Blau, Orange, Grün, Braun, Schiefer, Weiß, Rot, Schwarz, Gelb, Violett, Rosa, Aqua
• Farbe der Außenjacke: Schwarz
• Material Außenmantel: Polyethylen (PE)
• Zugfestigkeitselemente und/oder Panzerung - Schicht 1: Panzerung aus Wellstahlband
• Zugfestigkeitselemente und/oder Panzerung - Schicht 2: Stahlfestigkeitsstäbe
• Klebeband: Wasserblockierendes Schaumstoffband
• Klebeband, Schicht 1: Wasserquellbar
• Klebeband, Schicht 2: Wasserquellbar
• Farbbänder pro Tube: 15
• Fasern pro Band: 24

Mechanische Spezifikationen:

• Max. Zugfestigkeit, langzeit: 890 N (200,08 lbf)
• Max. Zugfestigkeit, kurzzeitig: 2700 N (606,98 lbf)
• Nominaler Außendurchmesser: 22 mm (0,87 Zoll)
• Min. Biegedurchmesser Betrieb: 440 mm (17,32 Zoll)
• Min. Biegedurchmesser Installation: 660 mm (25,98 Zoll)

Optische Eigenschaften:

• Faser-Code: E
• Code der Leistungsoption: 00
• Faser-Kategorie: OS2
• Fasertyp: Singlemode (OS2) / 250 μm
• Fasername: Singlemode (OS2)
• Maximale Dämpfung: 0,35 dB/km / 0,35 dB/km / 0,25 dB/km
• Wellenlängen: 1310 nm / 1383 nm / 1550 nm
• Konformität mit Glasfasern: ITU-T G.652.D

Dimensionen:

• Gewicht des Kabels: 386 kg/km (259,38 lb/1000 ft)
