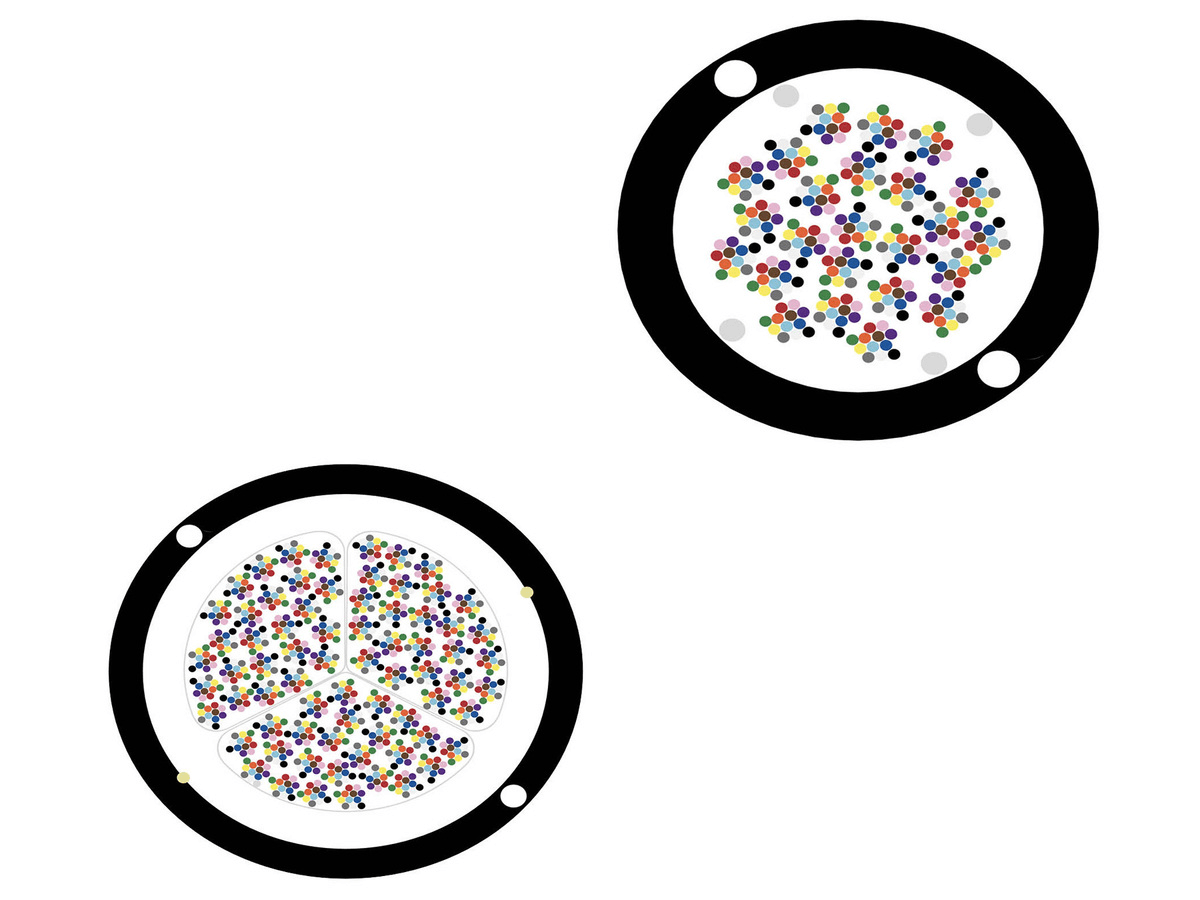

Corning 864ZZZ-14161B20, MiniXtend® 864 Flachbandkabel für den Innen- und Außenbereich - 200, biegeverbesserter Singlemode (OS2)

Corning 864ZZZ-14161B20, MiniXtend® 864 Flachbandkabel für den Innen- und Außenbereich - 200, biegeverbesserter Singlemode (OS2)

Zusammenfassung:

Dieses Corning MiniXtend® 864 Flow-Flachbandkabel für den Innen- und Außenbereich ist für Mikrorohranwendungen konzipiert. Mit einer Faserzahl von 864 und einer Flammenschutzklasse von Riser/LSZH (OFNR-LS) bietet dieses Kabel eine zuverlässige Leistung unter verschiedenen Umgebungsbedingungen.

Allgemeine Spezifikationen:

• Artikelnummer: 864ZZZ-14161B20
• Faserkategorie: G.657.A1 190
• Flammenschutzklasse: Riser/LSZH (OFNR-LS)
• Anwendung: Mikrorohr
• Kabelgeometrie: Rund

Normen:

• Brandverhalten: Cca, s1, d1, a1
• RoHS: Frei von gefährlichen Stoffen gemäß RoHS 2011/65/EU
• Anforderungen an das Brandverhalten: Brandverhalten nach EN 50575 und EN 13501-6

Umgebungsbedingungen:

• Temperaturbereich, Installation: -10 °C bis 60 °C (14 °F bis 140 °F)
• Temperaturbereich, Betrieb: -40 °C bis 70 °C (-40 °F bis 158 °F)
• Temperaturbereich, Lagerung: -40 °C bis 70 °C (-40 °F bis 158 °F)

Kabeldesign:

• Faseranzahl: 864
• Farbe der Außenjacke: Schwarz
• Material Außenmantel: Polyethylen (FRNC/LSZH)
• Klebeband: Wasserquellfähig

Mechanische Spezifikationen:

• Max. Zugfestigkeit, langzeit: 800 N (179,85 lbf)
• Max. Zugfestigkeit, kurzzeitig: 2700 N (606,98 lbf)
• Nominaler Außendurchmesser: 14,5 mm (0,57 Zoll)
• Min. Biegedurchmesser Betrieb: 480 mm (18,9 Zoll)
• Min. Biegedurchmesser Installation: 640 mm (25,2 Zoll)

Optische Eigenschaften:

• Faser-Code: Z
• Leistungs-Optionscode: 61
• Faser-Kategorie: OS2
• Fasertyp: Singlemode (OS2) / 190 μm
• Name der Faser: SMF-28® Contour Fit
• Maximale Dämpfung: 0,4 dB/km / 0,4 dB/km / 0,3 dB/km
• Wellenlängen: 1310 nm / 1383 nm / 1550 nm
• Konformität mit Glasfasern: ITU-T G.652.D und ITU-T G.657.A1

Dimensionen:

• Gewicht des Kabels: 197 kg/km (132,38 lb/1000 ft)
