12 AWG 3-Conductor FEP Plenum Cable apantallado

Cable apantallado de FEP plenum de 12 AWG y 3 conductores

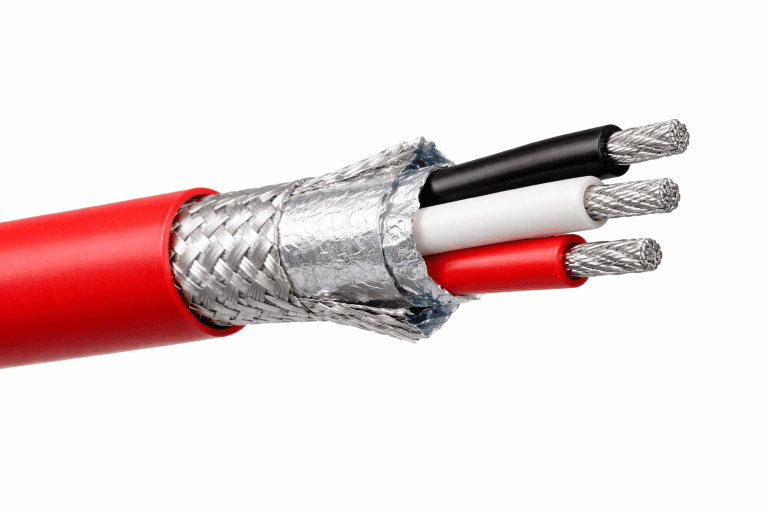

El RWC-FP12-3FB es un cable plenum de FEP de 12 AWG y 3 conductores con Pantalla general de lámina y trenza, similar a Belden 83803. Los tres conductores de cobre estañado trenzado 7x20 están aislados individualmente con FEP y protegidos por una Pantalla de doble capa: lámina de aluminio al 100% más una trenza de cobre estañado al 85%. La cubierta exterior de FEP roja da como resultado un diámetro total de 0.325 in (8.26 mm).

Con clasificación CMP conforme al Artículo 800 de NEC, este cable está aprobado para su instalación en espacios plenum de manejo de aire sin conducto. La construcción totalmente en FEP soporta temperaturas continuas de −70°C a +200°C (clasificación UL de 150°C) y proporciona resistencia inherente a químicos, aceites y exposición UV, lo que lo hace adecuado para entornos de temperatura extrema alta y baja, aplicaciones en exteriores, entierro directo y entornos industriales.

Detalles técnicos

SKU o PN	RWC-FP12-3FB
N.º de conductores	3
Tamaño de calibre del conductor	12 AWG
Tipo de conductor	Trenzado
Material del conductor	Cobre estañado
Cantidad de hilos	7 (7x20)
Material de aislamiento	FEP extruido (etileno propileno fluorado)
Espesor del aislamiento (pulgadas nominales)	0.016
Velocidad nominal de propagación	69% nominal
Código de color	Negro, Blanco, Rojo
Pantalla (S/N)	Sí
Tipo de Pantalla	Lámina de aluminio general (100%) y trenza de cobre estañado (85%)
Material de la cubierta	FEP extruido (etileno propileno fluorado)
Color de la cubierta	Rojo
Temperatura	−70°C a 200°C (150°C UL)
D.E. (pulgadas nominales)	0.325
Diámetro exterior (mm nominal)	8.26
Voltaje	300 Volts RMS
Aprobaciones	(UL) CMP
Peso /LBS por 1000FT	106
Tipo de artículo	Cable FEP/FEP

Características clave

• Clasificación plenum CMP
• Construcción totalmente en FEP: rango de operación de −70°C a +200°C (clasificación UL de 150°C)
• Pantalla doble: lámina al 100% + trenza TC al 85% para un rechazo superior de EMI/RFI
• Resistente al aceite, al gas y a la luz solar
• 0.325 in de DE — 3 conductores con código de color individual
• Clasificado para 300V, 20 Amps por conductor a 25°C

Aplicaciones comunes

• Espacios plenum de manejo de aire
• Centros de datos y salas de telecomunicaciones
• Entornos de temperatura extrema alta y baja
• Aplicaciones resistentes a químicos
• Exteriores y entierro directo
• Señales analógicas de bajo voltaje (4-20mA, 0-10V)
• Control de bajo voltaje (24V)
• Comunicaciones de voz y cableado de panel

Referencia cruzada

Este cable es similar a Belden 83803. Mismos conductores de cobre estañado 7x20 de 12 AWG, aislamiento de FEP, Pantalla de lámina al 100% + trenza TC al 85%, cubierta de FEP roja y clasificación plenum CMP de 300V.

Todos los datos y dimensiones son nominales, están sujetos a las normas de la industria y pueden variar según la planta de fabricación.

Los datos se proporcionan únicamente con fines informativos y no crean una obligación vinculante ni responsabilidad para el vendedor. Los datos pueden cambiar sin previo aviso. Todos los derechos reservados Ramcorp Technologies LLC.

Belden® es una marca registrada de Belden Inc. Ramcorp Wire & Cable no está afiliada, respaldada ni patrocinada por Belden Inc. Los Número de parte se utilizan únicamente con fines de referencia cruzada.
