12 AWG 4-Conductor FEP Plenum Cable apantallado

Cable apantallado de FEP plenum de 12 AWG y 4 conductores

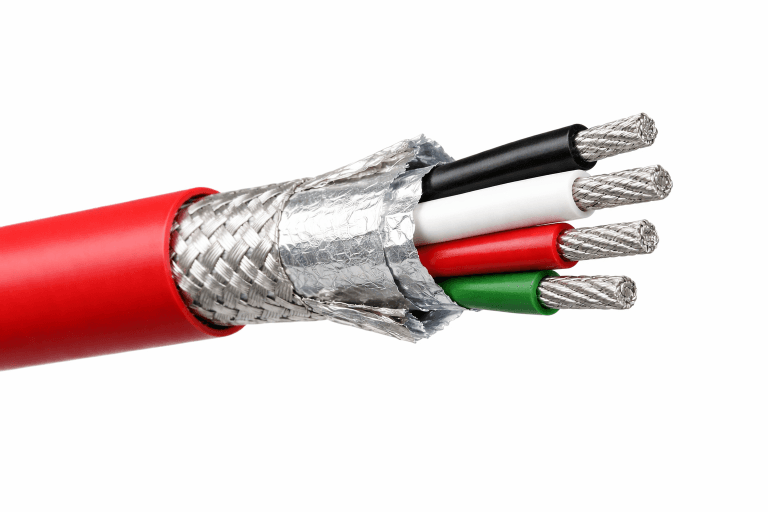

El RWC-FP12-4FB es un cable plenum de FEP de 12 AWG y 4 conductores con Pantalla general de lámina y trenza, similar a Belden 83804. Los cuatro conductores de cobre estañado trenzado 7x20 están aislados individualmente con FEP y protegidos por una Pantalla de doble capa: lámina de aluminio al 100% más trenza de cobre estañado al 85%. La cubierta exterior roja de FEP lleva el diámetro total a 0.361 in (9.17 mm).

Clasificado CMP según el Artículo 800 de NEC, este cable está aprobado para instalación en espacios plenum de manejo de aire sin conducto. La construcción completamente de FEP soporta temperaturas continuas de −70°C a +200°C (UL clasificado a 150°C) y proporciona resistencia inherente a productos químicos, aceites y exposición UV, lo que lo hace adecuado para entornos de temperaturas extremas altas y bajas, aplicaciones en exteriores, entierro directo y entornos industriales.

Detalles técnicos

SKU o PN	RWC-FP12-4FB
N.º de conductores	4
Tamaño del calibre del conductor	12 AWG
Tipo de conductor	Trenzado
Material del conductor	Cobre estañado
Cantidad de hebras	7 (7x20)
Material de aislamiento	FEP extruido (etileno propileno fluorado)
Espesor del aislamiento (pulgadas nom.)	0.016
Velocidad nominal de propagación	69% nom.
Código de colores	Negro, Blanco, Rojo, Verde
Pantalla (S/N)	Sí
Tipo de Pantalla	Lámina general de aluminio (100%) y trenza de cobre estañado (85%)
Material de la cubierta	FEP extruido (etileno propileno fluorado)
Color de la cubierta	Rojo
Temperatura	−70°C a 200°C (150°C UL)
D.E. (pulgadas nom.)	0.361
Diámetro exterior (mm nom.)	9.17
Voltaje	300 Volts RMS
Aprobaciones	(UL) CMP
Peso /LBS por 1000FT	138
Tipo de artículo	Cable FEP/FEP

Características clave

• Clasificación plenum CMP
• Construcción completamente de FEP: rango de operación de −70°C a +200°C (UL clasificado a 150°C)
• Pantalla dual: lámina al 100% + trenza TC al 85% para un rechazo superior de EMI/RFI
• Resistente al aceite, al gas y a la luz solar
• 0.361 in de DE — 4 conductores con codificación de color individual
• Clasificado para 300V, 20 Amps por conductor a 25°C

Aplicaciones comunes

• Espacios plenum de manejo de aire
• Centros de datos y salas de telecomunicaciones
• Entornos de temperaturas extremas altas y bajas
• Aplicaciones resistentes a productos químicos
• Exteriores y entierro directo
• Señales analógicas de bajo voltaje (4-20mA, 0-10V)
• Control de bajo voltaje (24V)
• Comunicaciones de voz y cableado de panel

Referencia cruzada

Este cable es similar a Belden 83804. Mismos conductores de cobre estañado 7x20 de 12 AWG, aislamiento de FEP, Pantalla de lámina al 100% + trenza TC al 85%, cubierta exterior roja de FEP, clasificación plenum CMP de 300V.

Todos los datos y dimensiones son nominales, están sujetos a las normas de la industria y pueden variar según la planta de fabricación.

Los datos se proporcionan únicamente con fines informativos y no crean una obligación vinculante ni responsabilidad para el vendedor. Los datos pueden cambiar sin previo aviso. Todos los derechos reservados Ramcorp Technologies LLC.

Belden® es una marca registrada de Belden Inc. Ramcorp Wire & Cable no está afiliada, avalada ni patrocinada por Belden Inc. Los Número de parte se utilizan solo con fines de referencia cruzada.
