22 AWG 2-Pair Individualmente apantallado FEP Plenum 200°C Cable

Cable plenum de FEP de 200°C, 22 AWG, de 2 pares apantallados individualmente

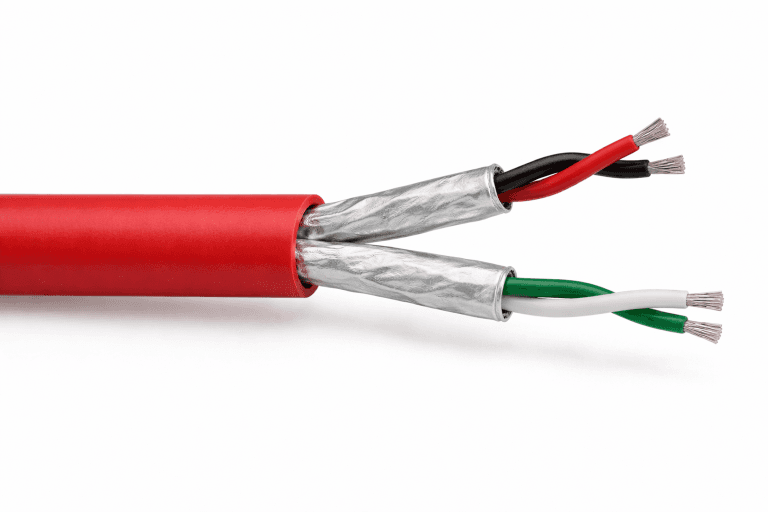

El RWC-FP22-2PIS es un cable plenum de FEP de 22 AWG con 2 pares apantallados individualmente, similar a Belden 88723. Sus cuatro conductores de cobre estañado trenzado 7x30 están cableados en 2 pares, cada uno con aislamiento de FEP. Cada par está apantallado individualmente con lámina de aluminio al 100% y un cable de drenaje de cobre estañado trenzado de 24 AWG. La cubierta exterior roja de FEP da como resultado un diámetro exterior total de 0.15 in (3.8 mm).

Con clasificación CMP conforme al Artículo 800 de NEC, este cable está aprobado para su instalación en espacios plenum de manejo de aire sin conductos. Su construcción totalmente de FEP soporta temperaturas continuas de −70°C a +200°C (UL clasificado a 150°C) y ofrece resistencia inherente a productos químicos, aceites y exposición UV. Los blindajes individuales de los pares proporcionan un rechazo superior de la diafonía en ambos canales.

Detalles técnicos

SKU o PN	RWC-FP22-2PIS
N.º de pares	2
N.º de conductores	4
Tamaño del calibre del conductor	22 AWG
Tipo de conductor	Trenzado
Material del conductor	Cobre estañado
Cantidad de hebras	7 (7x30)
Material de aislamiento	FEP extruido (etileno propileno fluorado)
Capacitancia nominal conductor a conductor	35 pF/ft (110 pF/m)
Velocidad nominal de propagación	69% nom.
Código de color	Negro y rojo, verde y blanco
Pantalla (S/N)	Sí — Pares apantallados individualmente
Tipo de Pantalla	Lámina bimetálica (100%) por par, cable de drenaje TC de 24 AWG en cada par
Material de la cubierta	FEP extruido (etileno propileno fluorado)
Color de la cubierta	Rojo
Temperatura	−70°C a +200°C (150°C UL)
D.E. (pulgadas nom.)	0.15
Diámetro exterior (mm nom.)	3.8
Voltaje	300 Volts RMS
Aprobaciones	(UL) CMP
Peso /lb por 1000 ft	19
Tipo de artículo	Cable FEP/FEP

Características clave

• Clasificación plenum CMP
• Construcción totalmente de FEP: rango de operación de −70°C a +200°C (UL clasificado a 150°C)
• Pares apantallados individualmente: lámina al 100% + cable de drenaje de 24 AWG por par para un rechazo superior de la diafonía
• 0.15 in de DE — 2 pares (4 conductores), con codificación completa por colores
• Clasificado para 300 V, 2.8 A por conductor a 25°C

Aplicaciones comunes

• Espacios plenum de manejo de aire
• Entornos de temperatura extrema, alta o baja
• Audio multicanal, control e instrumentación
• Señales analógicas de bajo voltaje (4-20 mA, 0-10 V)
• Control digital de bajo voltaje (24 V)
• Comunicaciones de voz y cableado de panel

Referencia cruzada

Este cable es similar a Belden 88723. Mismos conductores de cobre estañado 7x30 de 22 AWG, aislamiento de FEP, pares apantallados individualmente con lámina al 100% y cable de drenaje, cubierta de FEP y clasificación plenum CMP de 300 V.

Todos los datos y dimensiones son nominales, están sujetos a los estándares de la industria y pueden variar según la planta de fabricación.

Los datos se proporcionan únicamente con fines informativos y no crean una obligación vinculante ni responsabilidad para el vendedor. Los datos pueden cambiar sin previo aviso. Todos los derechos reservados Ramcorp Technologies LLC.

Belden® es una marca registrada de Belden Inc. Ramcorp Wire & Cable no está afiliada, respaldada
