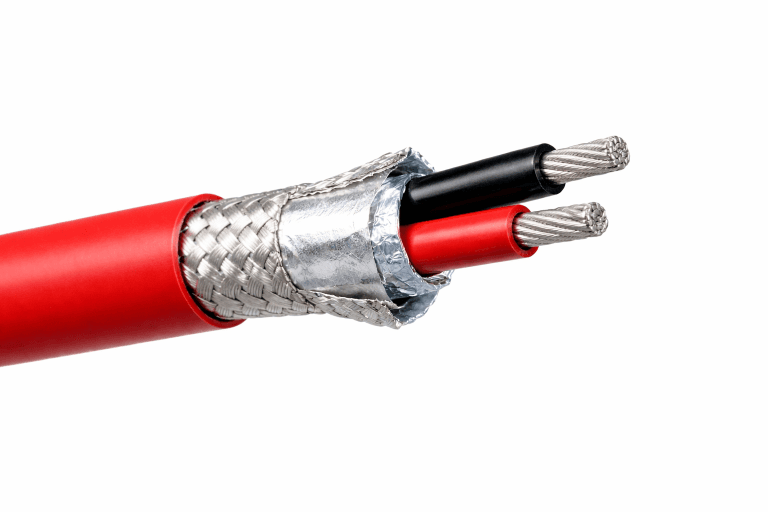

24 AWG 1-Pair FEP Plenum 200°C Cable apantallado
Descripción
Cable apantallado de FEP plenum de 24 AWG, 1 par, 200°C
El RWC-FP24-1PFB es un cable plenum de FEP de 24 AWG y 1 par con Pantalla general de lámina y malla, similar a Belden 89841. Dos conductores de cobre estañado trenzado 7x32 están cableados en 1 par y aislados con FEP espumado. El cable está protegido por una Pantalla general de doble capa: lámina de aluminio al 100% más malla de cobre estañado al 90%, con un cable de drenaje de cobre estañado trenzado de 24 AWG. La cubierta exterior roja de FEP lleva el diámetro total a 0.204 in (5.18 mm).
Con clasificación CMP según el Artículo 800 del NEC, este cable está aprobado para instalación en espacios plenum de manejo de aire sin conducto. La construcción completamente de FEP soporta temperaturas continuas de −70°C a +200°C (UL clasificado a 200°C) y proporciona resistencia inherente a productos químicos, aceites y exposición a UV. La Pantalla dual de lámina + malla con impedancia característica de 120 Ohm lo hace ideal para RS-485, PLC, VFD, HMI, SCADA y otras comunicaciones seriales en entornos industriales con ruido.
Detalles técnicos
| SKU o PN | RWC-FP24-1PFB |
| N.º de pares | 1 |
| N.º de conductores | 2 |
| Tamaño del calibre del conductor | 24 AWG |
| Tipo de conductor | Trenzado |
| Material del conductor | Cobre estañado |
| Número de hebras | 7 (7x32) |
| Material de aislamiento | FEP espumado (Fluorinated Ethylene Propylene) |
| Capacitancia nominal conductor a conductor | 12 pF/ft (39 pF/m) |
| Impedancia característica nominal | 120 Ohm |
| Velocidad nominal de propagación | 76% nominal |
| Código de color | Blanco/Franja azul y Azul/Franja blanca |
| Pantalla (S/N) | Sí — Lámina + malla general |
| Tipo de Pantalla | Lámina bi-laminada (100%) + malla de cobre estañado (90%), cable de drenaje TC de 24 AWG |
| Material de la cubierta | FEP extruido (Fluorinated Ethylene Propylene) |
| Color de la cubierta | Rojo |
| Temperatura | −70°C a +200°C (200°C UL) |
| D.E. (pulgadas nominal) | 0.204 |
| Diámetro exterior (mm nominal) | 5.18 |
| Voltaje | 300 Volts RMS |
| Aprobaciones | (UL) CMP |
| Peso /LBS por 1000FT | 27 |
| Tipo de artículo | Cable FEP/FEP |
Características clave
- Clasificación plenum CMP
- Construcción completamente de FEP: rango de operación de −70°C a +200°C (UL clasificado a 200°C)
- Pantalla dual: lámina al 100% + malla TC al 90% para un rechazo superior de EMI/RFI
- Impedancia de 120 Ohm — optimizada para comunicación serial RS-485
- Resistente al aceite y al gas
- 0.204 in de DE — 1 par (2 conductores)
- Clasificado para 300 V, 4 Amps por conductor a 25°C
Aplicaciones comunes
- Comunicación serial RS-485
- Sistemas PLC, VFD, HMI, SCADA
- Espacios plenum de manejo de aire
- Sistemas de punto de venta (POS)
- Entornos de temperatura extrema alta/baja
- Señales analógicas de bajo voltaje (4-20mA, 0-10V)
- Control digital de bajo voltaje (24V)
Referencia cruzada
Este cable es similar a Belden 89841. Mismos conductores de cobre estañado 7x32 de 24 AWG, aislamiento de FEP espumado, Pantalla general de lámina + malla TC al 90% con cable de drenaje, cubierta de FEP, 120 Ohm, clasificación
Las imágenes son solo de referencia. Las especificaciones pueden cambiar sin previo aviso — verifique la idoneidad para su aplicación antes de comprar. La documentación del fabricante prevalece.
