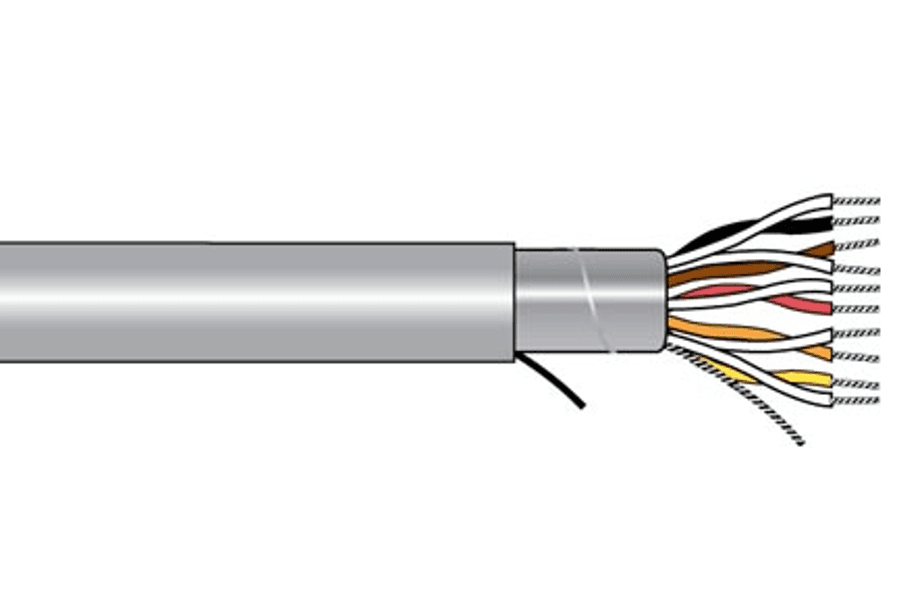

Cable Alpha 5493C SL001, Xtra Guard 1 3 pares 24 AWG lámina de lámina 300 V

Número de pieza: 5493C SL001

El Alpha Wire 5493C SL001 Xtra Guard 1 es un cable multipar apantallado 24 AWG de 3 pares construido para mantener una integridad fiable de la señal en aplicaciones industriales y de control exigentes. Cuenta con conductores trenzados de cobre estañado 24 (7/32) AWG con aislamiento semirrígido de PVC y un protector general de papel de aluminio y mylar con alambre de drenaje para ayudar a reducir EMI/RFI. Una cubierta de PVC resistente con pared nominal de 0,032" incluye un cordón de extracción para facilitar el desmontaje, y el cable se identifica con la impresión original que se muestra a continuación. Con una potencia nominal de 300 V y catalogada como UL Listed Art 800, es una opción sólida cuando se requiere un rendimiento constante y una identificación clara.

Electricidad y Calificaciones:

• Tensión nominal: 300 V
• Clasificación NEC: Artículo UL: 800
• Clasificación de fuego: Propósito general

conductores:

• Número de conductores: 3 pares
• Configuración: 3 X 1 PAR
• Tamaño del conductor: 24 AWG (Calibre de Cable Americano)
• Construcción del conductor: 24 (7/32) AWG de cobre estañado
• Tipo de conductor: Conductor trenzado
• Material conductor: Cobre estañado
• Diámetro del conductor (pulgadas): 0,024

Aislamiento:

• Material aislante: SRPVC-cloruro de polivinilo semirrígido
• Descripción del aislamiento: pared de 0,010", PVC nominal, semirrígido
• Diámetro del conductor aislado (pulgadas): 0,044

Pareja, giros y código de colores:

• Construcción del par: 2/Cond cableado
• Giros de pareja: 9,6 giros/pie (min)
• Montaje de cables: 3 componentes cableados
• Giros del conjunto del cable: 5,3 giros/pie (min)
• Orientación: Componentes a organizar desde la capa interior hasta la capa exterior
• Código de colores: Alpha Wire Código de color B
• Color del par 1: Blanco-Negro
• Color del par 2: Blanco-marrón
• Color del par 3: Blanco-rojo

Blindaje:

• pantalla: Sí
• Tipo de pantalla/pantalla: pantalla de florete - Alumbre/Mylar
• Construcción del pantalla: pantalla y drenaje general
• pantalla: cinta de alumbre/Mylar, 25% de solapamiento, mínimo.
• Dirección del foguete: Papel orientado hacia dentro
• Alambre de drenaje: 24 (7/32) AWG Cobre estañado

Envolvimiento del núcleo:

• Envolvente del núcleo: cinta de poliéster no tejida, 25% de solapamiento, mínimo.

cubierta:

• Material de la cubierta: PVC-polivinilo cloruro
• Cubierta: pared de 0,032", denominación, PVC
• Diámetro total (pulgadas): 0,228 (0,241 máx.)
• Color(es) de la cubierta: Pizarra
• Cordón de respuesta: 1 extremo de nylon 810 denier

Impresión de cable (según la marca):

• CABLE Alpha-* P/N 5493C 3PR 24 AWG
  XTRAGUARD(R) 1 TIPO BLINDADO (UL) CM 105C SUN RES
  O AWM 2464 80C 300V O AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TIPO CMG FT4
  CE ROHS Resistente al Aceite (SEQ FOOTAGE)
  * = Código de fábrica
  [Nota: El producto puede tener marcas c(UL) o CSA dependiendo de la planta de fabricación.]
