Alpha Wire 5547 SL001, Xtra Guard 1 Xtra Guard Performance Cable 7C 14 AWG PVC apantallado 600 V

Número de pieza: 5547 SL001

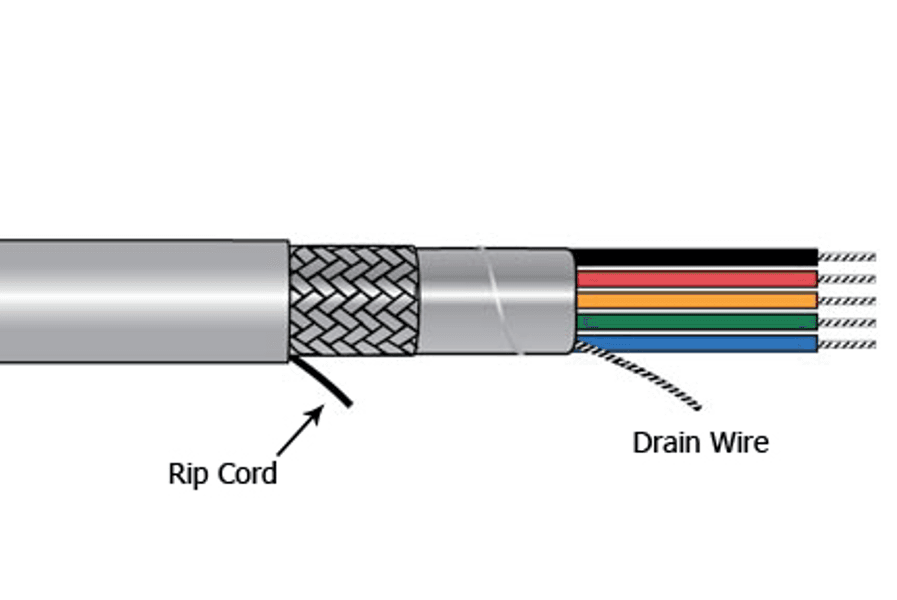

Alpha Wire 5547 SL001 Xtra Guard 1 es un cable de rendimiento apantallado de 7 conductores construido con conductores de cobre estañado trenzados de 14 AWG (American Wire Gauge) y aislamiento y cubierta de PVC (policloruro de vinilo). Cuenta con un pantalla general de lámina y trenza (trenzado sobre pantalla de aluminio) con un alambre de drenaje de cobre estañado para ayudar a reducir EMI/RFI en aplicaciones industriales y de control exigentes. El cable está cableado a 2,0 vueltas por pie (min) con un núcleo de cinta de poliéster no tejida, y luego está protegido por una pared de 0,063" de PVC tipo Jacket. Está marcado para servicio a 600 V e incluye marcas de impresión Resistentes a la Luz Solar y al Aceite, como se muestra a continuación.

Eléctrico y General:

• Tensión nominal: 600 V
• Clasificación de fuego: Propósito general

conductores:

• Número de conductores: 7 conductores
• Tamaño del conductor: 14 AWG (Calibre de Alambre Americano)
• Conductor/tipo de enredo: Conductor trenzado
• Material conductor: Cobre estañado
• Construcción del conductor: 14 (41/30) AWG Cobre estañado
• Diámetro del conductor (pulgadas): 0,073

Aislamiento:

• Material aislante: PVC (policloruro de vinilo)
• Pared de aislamiento: pared de 0,032", PVC nominal
• Diámetro del conductor aislado (pulgadas): 0,137

Cableado y envolvimiento del núcleo:

• Montaje de cables: 7 componentes cableados
• Giros: 2,0 giros/pie (min)
• Orientación: Componentes a organizar desde la capa interior hasta la capa exterior
• Fular de núcleo: cinta de poliéster no tejida, 20% de solapamiento, mínimo.

Blindaje:

• pantalla: Sí
• Tipo de pantalla/pantalla: Trenzado sobre pantalla de florete
• Construcción del pantalla: En general florete y trenza
• Cinta de pantalla: cinta A/P/A, 20% de solapamiento, mínimo.
• Alambre de drenaje: 14 (41/30) AWG Cobre estañado
• Trenza: Cobre enlatado, 70% de cobertura, nomal.

cubierta:

• Material de la cubierta: PVC (policloruro de vinilo)
• Pared de cubierta: pared de 0,063", nominal, PVC
• Diámetro total (pulgadas): 0,570 (0,594 máx.)
• Color(es) de la cubierta: Pizarra
• Ripcord: nylon de 810 deniers de un extremo

Código de colores (conductores):

• Código de colores: Alpha Wire Código de color E
• conductor 1: Black
• conductor 2: Brown
• conductor 3: Rojo
• conductor 4: Naranja
• conductor 5: Amarillo
• conductor 6: Green
• conductor 7: Azul

Impresión de cable (según la marca):

• CABLE Alpha-* P/N 5547 7C 14 AWG
  XTRAGUARD(R) 1 (UL) MTW 600V O AWM 2501 105C
  600V O AWM 20811 105C 600V VW-1
  O CRU AWM I/II A/B 105C 600V
  FT4 CE ROHS Resistente al Sol
  Resistente al aceite (SEQ METRAJES)
  * = Código de fábrica
