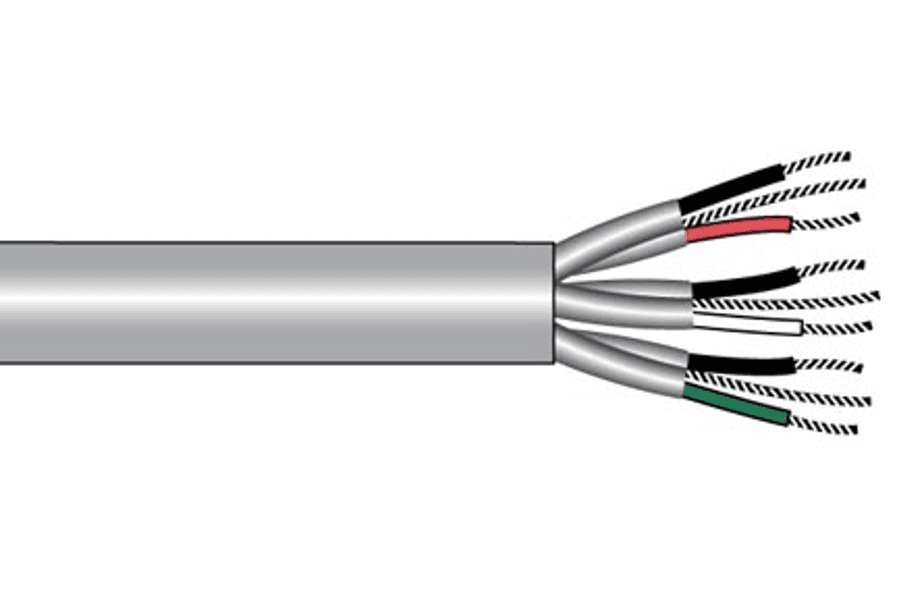

Cable Alpha 6056C SL001, Cable Industrial de Control de Comunicaciones 6PR 22 AWG Lámina de lámina 300 V PVC

Número de pieza: 6056C SL001

El Alpha Wire 6056C SL001 es un cable industrial de comunicación y control construido con 6 pares de conductores de cobre estañado trenzados 22 AWG y un protector de papel de aluminio general con drenaje para mejorar el rechazo del ruido. Utiliza aislamiento de PVC y una cubierta de PVC, con un color de cubierta exterior de pizarra y una potencia nominal de 300 V (según lo indicado en el título). Diseñado para una integridad fiable de la señal, cada par está cableado con 6,9 vueltas por pie (mínimo) y el conjunto total está cableado a 2,4 vueltas por pie (min.). El cable se identifica por la impresión de fábrica que se muestra a continuación e incluye la clasificación NEC UL Listed Art 800 y una clasificación de fuego de uso general.

conductores y parejas:

• Número de conductores: 6 PARES
• Construcción de pares: 2/Cond Cableado
• Tamaño del conductor: 22 AWG (Calibre de Alambre Americano)
• Arrastre del conductor: 22 (7/30) AWG de cobre estañado
• Material conductor: Cobre estañado
• Tipo de conductor: Conductor trenzado
• Diámetro del conductor ("in"): 0,030

Aislamiento:

• Material aislante: PVC-cloruro de polivinilo
• Pared aislante: pared de 0,016", PVC nominal
• Diámetro del conductor aislado ("in"): 0,062

Blindaje y drenaje:

• Pantalla/pantalla: Sí
• Tipo de pantalla/pantalla: pantalla de papel aluminio - Alumbre/Mylar
• Construcción del pantalla: pantalla y drenaje general
• Cinta protectora: cinta de aluminio/mylar sin papel de aluminio, 25% de solapamiento (mínimo)
• Dirección del foguete: Papel de aluminio mirando hacia adentro
• Alambre de drenaje: 22 (7/30) AWG Cobre estañado

Cableado, torcidos y envolvimiento del núcleo:

• Giros de par: 6,9 Giros/pie (mínimo)
• Montaje de cables: 6 componentes cableados
• Giros totales: 2,4 Giros/pie (mínimo)
• Orientación: Componentes a organizar de la capa interior a la capa exterior
• Envolvimiento del núcleo: Cinta Mylar transparente, 25% de solapamiento (mínimo)

cubierta:

• Material de la cubierta: PVC-polivinilo cloruro
• Pared de funda: pared de 0,053", PVC nominal
• Diámetro de la cubierta ("in"): 0,451 (0,471 máx.)
• Color(es) de la cubierta: Pizarra

Código de colores (Código de color Alpha Wire A):

• Pareja 1: Negro-Rojo
• Pareja 2: Blanco-Negro
• Pareja 3: Negro-Verde
• Pareja 4: Negro-Azul
• Pareja 5: Negro-marrón
• Pareja 6: Negro-Amarillo

Calificaciones y cumplimiento:

• Tensión nominal: 300 V
• Clasificación NEC: Artículo UL: 800
• Clasificación de fuego: Propósito general

Impresión con cable (según lo indicado):

• CABLE Alpha-* P/N 6056C 6PR 22 AWG
  TIPO CM 75C (UL) BLINDADO O AWM 2464 O C(UL)
  ROHS tipo 75C CMG FT4 CE
  * = Código de fábrica
  Nota: El producto puede tener marcas c(UL) o CSA dependiendo de la planta de fabricación.
