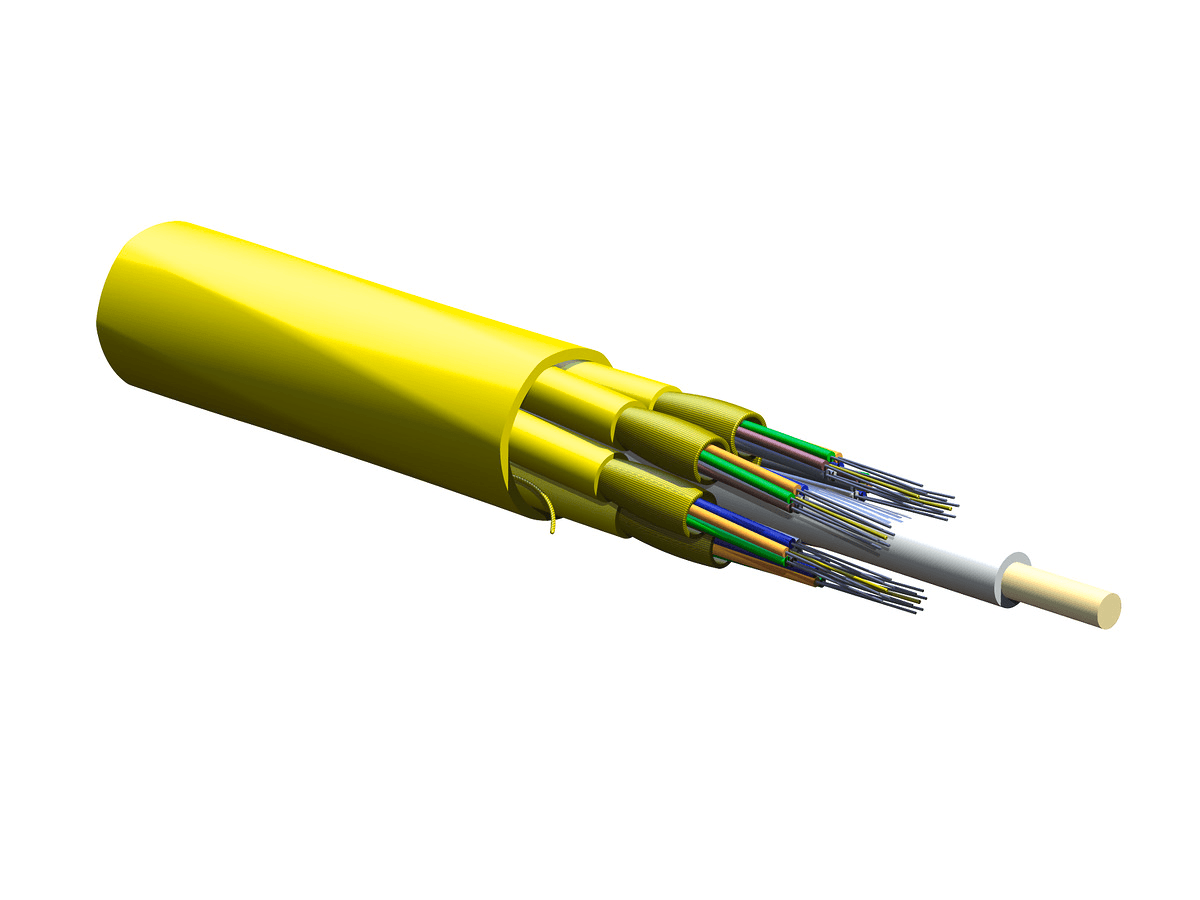

Corning 036E88-61131-29, Cable de búfer ajustado unificado MIC® Plenum de 36 F, monomodo (OS2)

Corning 036E88-61131-29, Cable de búfer ajustado unificado MIC® Plenum de 36 F, monomodo (OS2)

Resumen: Corning 036E88-61131-29 es un cable de amortiguación ajustada unificado MIC MIC® de 36 F diseñado para aplicaciones de distribución en interiores con categoría de fibra monomodo (OS2) y clasificación de llama plenum.

Especificaciones generales:

• Número de producto: 036E88-61131-29
• Tipo de cable: Con amortiguación hermética
• Entorno: Interior
• Tipo de producto: Distribución
• Categoría de fibra: monomodo (OS2)
• Clasificación de llama: Plenum (OFNP)
• Aplicación: Horizontal, Plenum, Riser
• Geometría del cable: Redonda

Normas:

• RoHS: Libre de sustancias peligrosas según RoHS 2011/65/UE
• Aprobaciones y listados: Código® Eléctrico Nacional (NEC®) OFNR, UL-1666, CSA FT-4
• Criterios de diseño y prueba: ICEA S-83-596

Condiciones ambientales:

• Rango de temperatura, instalación: 0 °C a 60 °C (32 °F a 140 °F)
• Rango de temperatura, funcionamiento: 0 °C a 70 °C (32 °F a 158 °F)
• Rango de temperatura, almacenamiento: -40 °C a 70 °C (-40 °F a 158 °F)

Diseño de cable:

• Elemento central: PRFV revestido
• Número de fibras: 36
• Número de cuerdas de desgarro: 7
• Color de la cubierta exterior: Amarillo
• Material de la cubierta exterior: Ignífugo
• Elementos de resistencia a la tracción y/o blindaje - Capa 1: Miembros de resistencia dieléctrica
• Fibras por subunidad: 6
• Número de tubos activos: 6
• Color de la subunidad: Amarillo
• Diámetro de la subunidad: 4,4 mm (0,17 pulgadas)
• Subunidad de color de amortiguador apretado: azul, naranja, verde, marrón, pizarra, blanco
• Clasificación de llama: Plenum (OFNP)

Especificaciones mecánicas:

• Max. Resistencia a la tracción, a largo plazo: 400 N (89.92 lbf)
• Max. Resistencia a la tracción, a corto plazo: 1320 N (296.75 lbf)
• Instalación mínima del radio de curvatura: 222 mm (8,74 pulgadas)
• Operación mínima del radio de curvatura: 148 mm (5,83 pulgadas)
• Diámetro exterior nominal: 14,8 mm (0,58 pulgadas)

Características ópticas:

• Código de fibra: E
• Código de opción de rendimiento: 31
• Categoría de fibra: OS2
• Tipo de fibra: monomodo (OS2) / 250 μm
• Nombre de la fibra: monomodo (OS2)
• Atenuación máxima: 0,4 dB/km / 0,4 dB/km / 0,4 dB/km
• Longitudes de onda: 1310 nm / 1383 nm / 1550 nm
• Cumplimiento de fibra: ITU-T G.652.D

Dimensiones:

• Peso del cable: 207,3 kg/km (139,3 lb/1000 pies)
