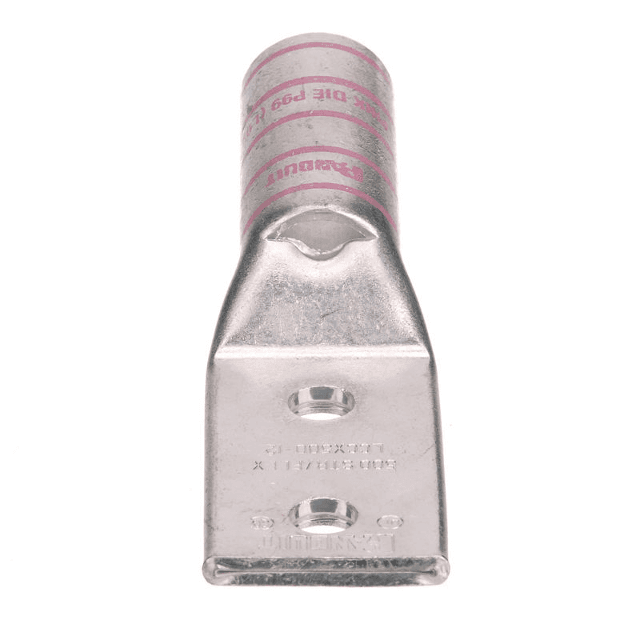

Panduit LCC6-14A-L, Terminal de compresión azul de cobre de 2 orificios 6 AWG

Panduit LCC6-14A-L es un terminal de compresión de cobre azul, no aislado, diseñado para conductores de cobre 6 AWG. Cuenta con un barril largo y una lengüeta recta con 2 orificios para terminaciones estables y seguras. Este conector de compresión está clasificado para 35 kV con una clasificación de temperatura de 90 Degrees Celsius. El engarce se identifica por el índice de troquel P24.

Especificaciones técnicas de Panduit LCC6-14A-L

Tipo de producto y materiales

Tipo	Terminal de compresión
Código de color	Azul
Material	Cobre
Material de aislamiento	No aislado

Clasificaciones eléctricas y de temperatura

Clasificación de voltaje	35 kV
Clasificación de temperatura	90 Degrees Celsius

Detalles del conductor y del engarce

Tamaño del conductor	6 AWG
Tamaño del conductor - Código	6 AWG
Tamaño del conductor - Navy	30 Navy
Tipo de conductor	Cobre
Material del conductor	Cobre
Longitud de pelado del cable	1-1/8 in. (28.6mm)
Índice de troquel	P24

Lengüeta, espárrago y patrón de orificios

Número de orificios	2 orificios
Tamaño del espárrago	1/4 in.
Tamaño de tornillo/espárrago	1/4 in.
Espaciado entre centros	5/8 in.
Espaciado de los orificios del espárrago	0.63 in.
Ángulo de la lengüeta	Recta
Tipo de lengüeta	Estándar
Ancho de la lengüeta	0.48 in.
Grosor de la lengüeta	0.08 in. (2mm)
Tamaño de la lengüeta	WxT: 0.48 x 0.08 in.

Detalles del barril y dimensiones

Tipo de barril	Barril largo
Longitud del barril	1.07 in. (27.2mm)
Diámetro exterior	0.31 in. (7.87mm)
Tamaño del barril	LxIDxOD: 1.07 x 0.22 x 0.31 in.
Longitud total	2.56 in.
Longitud	2.56 in. (65.02mm)
Longitud de la zapata x ancho de la lengüeta	2.56 x 0.48 in.

Características de diseño

Entrada biselada	No
Orificio de inspección	No

Aplicaciones de Panduit LCC6-14A-L

• Úselo para conexiones eléctricas terminadas por compresión donde se requiere una interfaz segura entre la zapata y el espárrago.
• Móntelo en un espárrago de 1/4 in. utilizando el patrón de lengüeta de 2 orificios para ayudar a mantener la alineación durante la instalación.
• Elíjalo para instalaciones que requieren una orientación de lengüeta recta y una terminación de barril largo.

Panduit™ y todas las marcas asociadas son propiedad de sus respectivos dueños.
