14 AWG 4-Conducteur FEP Câble Plénum blindé

Câble blindé en plénum FEP 14 AWG à 4 conducteurs

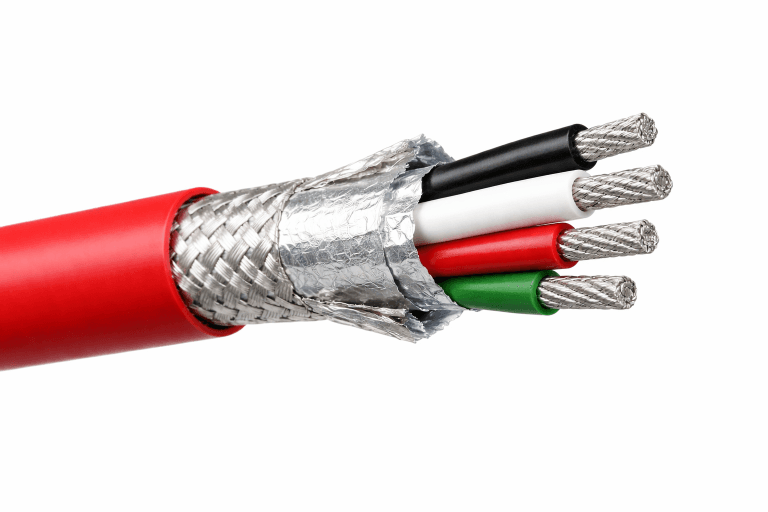

Le RWC-FP14-4FB est un câble en plénum FEP 14 AWG à 4 conducteurs avec un Blindage global en feuille et en tresse, similaire au Belden 83754. Quatre conducteurs toronnés 7x22 en cuivre étamé sont isolés individuellement en FEP et protégés par un Blindage à double couche : feuille d'aluminium à 100 % et tresse en cuivre étamé à 85 %. La gaine extérieure rouge en FEP porte le diamètre extérieur total à 0.313 in (7.95 mm).

Classé CMP selon l'article 800 du NEC, ce câble est approuvé pour une installation dans les espaces plénum de traitement d'air sans conduit. Sa construction entièrement en FEP supporte des températures continues de −70°C à +200°C (UL classé 150°C) et offre une résistance inhérente aux produits chimiques, aux huiles et à l'exposition aux UV, ce qui le rend adapté aux environnements à températures extrêmes, aux applications extérieures et d'enfouissement direct, ainsi qu'aux environnements industriels.

Détails techniques

SKU ou PN	RWC-FP14-4FB
Nombre de conducteurs	4
Calibre du conducteur	14 AWG
Type de conducteur	Toronné
Matériau du conducteur	Cuivre étamé
Nombre de brins	7 (7x22)
Matériau de l'isolation	FEP extrudé (Fluorinated Ethylene Propylene)
Épaisseur de l'isolation (pouces nom.)	0.016
Vitesse nominale de propagation	69 % nom.
Code couleur	Noir, Blanc, Rouge, Vert
Blindage (O/N)	Oui
Type de Blindage	Feuille d'aluminium globale (100 %) et tresse en cuivre étamé (85 %)
Matériau de la gaine	FEP extrudé (Fluorinated Ethylene Propylene)
Couleur de la gaine	Rouge
Température	−70°C à 200°C (150°C UL)
D.E. (pouces nom.)	0.313
Diamètre extérieur (mm nom.)	7.95
Tension	300 Volts RMS
Homologations	(UL) CMP
Poids /lb par 1000 ft	98
Type d'article	Câble FEP/FEP

Caractéristiques principales

• Classé plénum CMP
• Construction entièrement en FEP : plage de fonctionnement de −70°C à +200°C (UL classé 150°C)
• Blindage double : feuille à 100 % et tresse TC à 85 % pour un meilleur rejet des EMI/RFI
• Résistant à l'huile, au gaz et à la lumière du soleil
• D.E. de 0.313 in — 4 conducteurs avec code couleur individuel
• Classé 300V, 14.4 Ampères par conducteur à 25°C

Applications courantes

• Espaces plénum de traitement d'air
• Centres de données et salles de télécommunications
• Environnements à températures extrêmes hautes/basses
• Applications nécessitant une résistance aux produits chimiques
• Extérieur et enfouissement direct
• Signaux analogiques basse tension (4-20mA, 0-10V)
• Commande basse tension (24V)
• Communications vocales et câblage de panneaux

Référence croisée

Ce câble est similaire au Belden 83754. Mêmes conducteurs en cuivre étamé 14 AWG 7x22, isolation en FEP, Blindage en feuille à 100 % et tresse TC à 85 %, gaine FEP rouge, classé plénum CMP 300V.

Toutes les données et dimensions sont nominales, conformes aux normes de l'industrie, et peuvent varier selon l'usine de fabrication.

Les données sont fournies à titre informatif et ne créent aucune obligation contraignante ni responsabilité pour le vendeur. Les données peuvent être modifiées sans préavis. Tous droits réservés Ramcorp Technologies LLC.

Belden® est une marque déposée de Belden Inc. Ramcorp Wire & Cable n'est ni affilié à Belden Inc., ni approuvé ou sponsorisé par celle-ci. Les Numéro de pièce sont utilisés uniquement à des fins de référence croisée.
