22 AWG 4-Conducteur FEP Plénum 150°C Câble

Câble plénum FEP 22 AWG 4 conducteurs 150°C

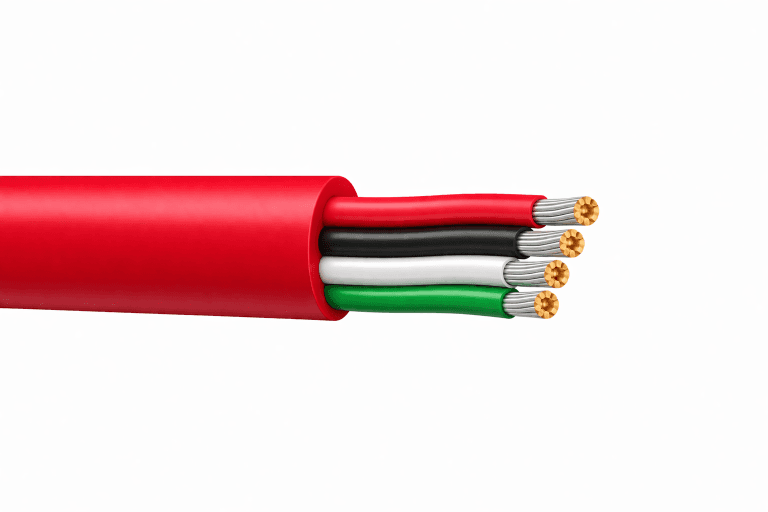

Le RWC-FP22-4U est un câble plénum FEP 22 AWG à 4 conducteurs, compatible avec Belden 88444. Les quatre conducteurs en cuivre étamé toronné 7x30 sont isolés individuellement en FEP. La gaine extérieure rouge en FEP donne un diamètre extérieur global de 0.131 in (3.33 mm).

Classé CMP selon l’article 800 du NEC, ce câble est approuvé pour une installation dans les espaces plénum de traitement d’air sans conduit. Sa construction entièrement en FEP supporte des températures continues de −20°C à +150°C (UL rated 150°C) et offre une résistance inhérente aux produits chimiques, aux huiles et à l’exposition aux UV, ce qui le rend adapté aux environnements à températures extrêmes hautes et basses, aux applications extérieures et à l’enfouissement direct.

Détails techniques

SKU ou PN	RWC-FP22-4U
Nombre de conducteurs	4
Calibre du conducteur	22 AWG
Type de conducteur	Toronné
Matériau du conducteur	Cuivre étamé
Nombre de brins	7 (7x30)
Matériau d’isolation	FEP extrudé (Fluorinated Ethylene Propylene)
Capacité nominale conducteur à conducteur	18 pF/ft (59 pF/m)
Code couleur	Noir, Blanc, Rouge, Vert
Blindage (Y/N)	Non
Matériau de la gaine	FEP extrudé (Fluorinated Ethylene Propylene)
Couleur de la gaine	Rouge
Température	−20°C à +150°C (150°C UL)
D.E. (pouces nom.)	0.131
Diamètre extérieur (mm nom.)	3.33
Tension	300 Volts RMS
Homologations	(UL) CMP
Poids /lb par 1000 ft	15
Type d’article	Câble FEP/FEP

Caractéristiques principales

• Classé plénum CMP
• Construction entièrement en FEP : plage de fonctionnement de −20°C à +150°C (UL rated 150°C)
• Résistant à l’huile, aux produits chimiques et à la lumière du soleil
• D.E. de 0.131 in — 4 conducteurs avec code couleur individuel
• Classé 300 V, 7.2 A par conducteur à 30°C

Applications courantes

• Espaces plénum de traitement d’air
• Environnements à températures extrêmes hautes et basses
• Applications nécessitant une résistance aux produits chimiques
• Applications extérieures et enfouissement direct
• Signaux analogiques basse tension (4-20 mA, 0-10 V)
• Commande basse tension (24 V)
• Communications vocales et câblage de panneaux

Référence croisée

Ce câble est similaire au Belden 88444. Il présente les mêmes conducteurs en cuivre étamé 22 AWG 7x30, une isolation en FEP, une gaine rouge en FEP et une classification plénum CMP 300 V.

Toutes les données et dimensions sont nominales, soumises aux normes de l’industrie, et peuvent varier selon l’usine de fabrication.

Les données sont fournies à titre informatif uniquement et ne créent aucune obligation contractuelle ni responsabilité pour le vendeur. Les données peuvent être modifiées sans préavis. Tous droits réservés Ramcorp Technologies LLC.

Belden® est une marque déposée de Belden Inc. Ramcorp Wire & Cable n’est ni affilié à Belden Inc., ni approuvé ou sponsorisé par celle-ci. Les Numéro de pièce sont utilisés uniquement à des fins de référence croisée.
