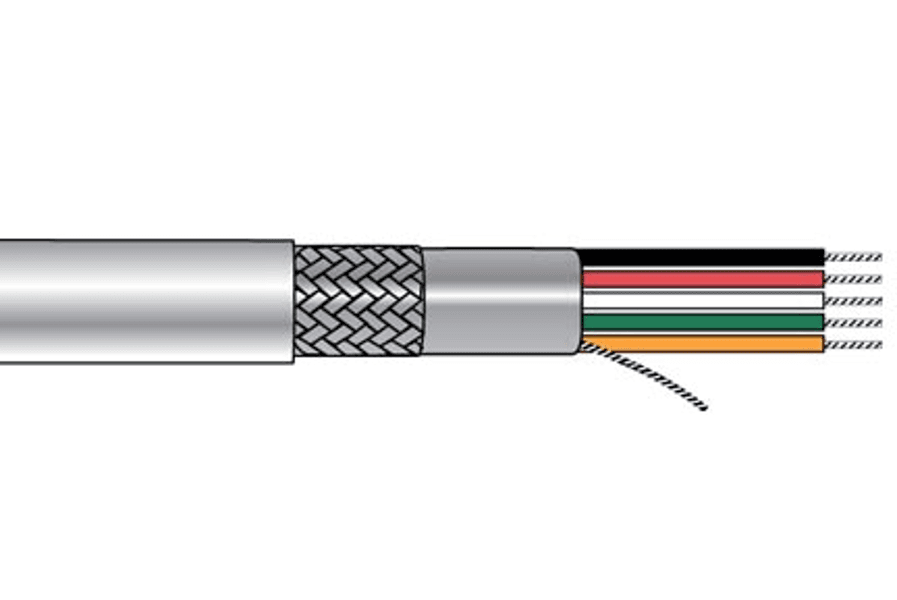

Fil Alpha 3470/25C SL001, Câble industriel de contrôle de communication 25C 28 AWG PVC blindé 300 V

Numéro de pièce : 3470/25C SL001

Alpha Wire 3470/25C SL001 est un câble industriel blindé de communication et de contrôle construit avec 25 conducteurs de cuivre étainé tressé 28 AWG pour une transmission fiable du signal. Il est doté d’un bouclier général en feuille et tresse (tresse sur feuille) avec un fil de drainage en cuivre étainé pour aider à réduire les EMI/RFI dans des environnements électriquement bruyants. Le câble utilise une isolation PVC semi-rigide et une gaine en PVC, avec une couleur de gaine extérieure SLATE et une puissance nominale de 300 V (comme indiqué dans le titre). Conçu pour des applications polyvalentes, il est homologué UL Art 725 Classe 2 et comprend les détails de construction spécifiés par le fabricant ainsi que les marquages d’impression d’usine.

conducteurs :

• Nombre de conducteurs : 25
• Taille du conducteur : 28 AWG (calibre américain)
• Conducteur Étain : 28 (7/36) AWG en cuivre étainé
• Matériau conducteur : cuivre étainé
• Type de conducteur : Conducteur à bras
• Diamètre du conducteur (« en ») : 0,015

Isolation :

• Matériau isolant : SRPVC - POLYCHLORURE DE VINYLE SEMI-RIGIDE
• Construction de l’isolation : mur de 0,010", PVC nominal, semi-rigide
• Diamètre du conducteur isolé (« en ») : 0,035

Câblage :

• Assemblage câble : 25 composants câblés
• Torsions : 4,0 Tours/pied (min.)
• Orientation : Les composants doivent être disposés de la couche intérieure vers la couche extérieure

Blindage :

• Bouclier : Oui
• Type de moustiquaire/bouclier : Bouclier tressé sur fleuret d’aluminium
• Construction du bouclier : Ensemble en feuille et tresse
• Ruban de protection : ruban alun/mylar, 25 % de chevauchement (minimum)
• Direction du papier aluminium : Feuille tournée vers l’extérieur
• Fil de vidange : 28 (7/36) AWG Cuivre étainé
• Tresse : cuivre étain, 65 % de couverture (minimum)

Veste :

• Matériau de la gaine : PVC-polyvinyle chlorure
• Construction de la gaine : mur de 0,035", PVC nominal
• Couleur(s) de la veste : SLATE
• Diamètre total (« en ») : 0,312 (0,331 max.)

Notations et conformité :

• Tension nominale : 300 V
• Température nominale : 75°C (UL)
• Taux de feu : usage général
• Classification NEC : Art 725 CLASSE 2 Homologuée UL.

Code couleur (code couleur Alpha Wire D) :

• 1 : Noir
• 2 : Rouge
• 3 : Blanc
• 4 : Vert
• 5 : Orange
• 6 : Bleu
• 7 : Marron
• 8 : Jaune
• 9 : Violet
• 10 : Ardoise
• 11 : Rose
• 12 : Beige
• 13 : Rouge/Vert
• 14 : Rouge/Jaune
• 15 : Rouge/Noir
• 16 : Blanc/Noir
• 17 : Blanc/Rouge
• 18 : Blanc/Vert
• 19 : Blanc/Jaune
• 20 : Blanc/Bleu
• 21 : Blanc/Marron
• 22 : Blanc/Orange
• 23 : Blanc/Ardoise
• 24 : Blanc/Violet
• 25 : Blanc/Noir/Rouge

Impression câblée (comme indiqué) :

• FIL ALPHA-* N° DE PRISE 3470/25C 25C 28 AWG
  TYPE CL2 OU AWM 246---4 PROTÉGÉ 75C (UL) BLINDÉ
  LLXXXXXX CSA TYPE CMG FT4 CE ROHS
  * = Code d’usine
  Note : Le produit peut porter des marquages c(UL) ou CSA selon l’usine de fabrication.
