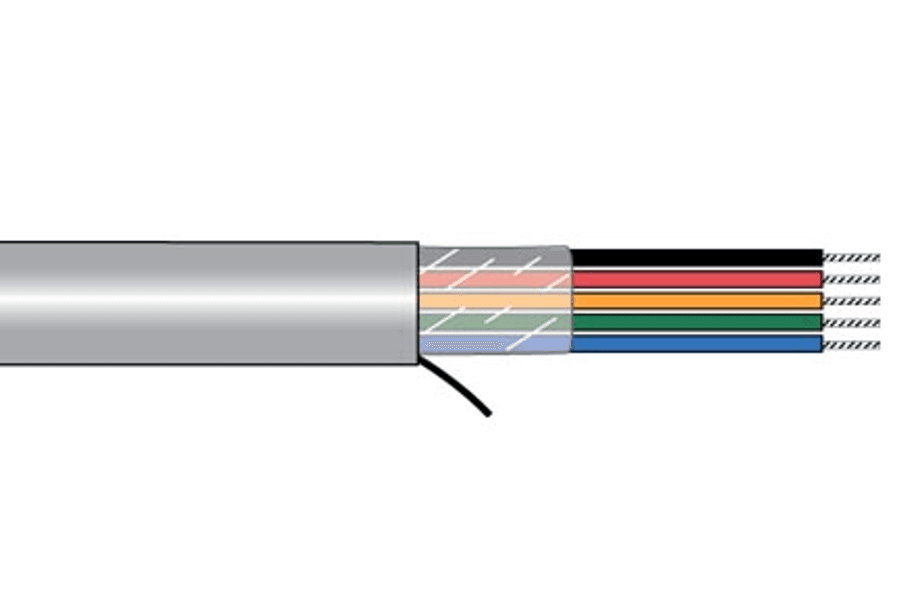

Alpha Wire 5020C SL001, Xtra Guard 1 Xtra Guard Performance Cable 10C 24 AWG PVC 300 V non blindé

Numéro de pièce : 5020C SL001

Alpha Wire 5020C SL001 Xtra Guard 1 est un câble polyvalent polyvalent multi-conducteur non blindé, construit avec 10 conducteurs en cuivre étainé bricolé 24 AWG. Il est équipé d’une isolation en PVC semi-rigide et d’une gaine en PVC, avec une capacité nominale de 300 V et un classement NEC CMG pour les applications polyvalentes. Le câble est câblé avec 4,8 torsions par pied (min) et comprend un noyau de ruban polyester non tissé ainsi qu’un cordon de découpage en nylon pour faciliter le retrait de la gaine. Il utilise le code couleur E du fil alpha pour l’identification des conducteurs et inclut les marquages d’impression du fabricant pour UL/CSA, température et résistance à l’huile comme indiqué ci-dessous.

conducteurs :

• Nombre de conducteurs : 10 conducteurs
• Construction : 10 x 1 cond
• Taille du conducteur : 24 AWG (American Wire Gauge)
• Stranding du conducteur : 24 (7/32) AWG en cuivre étainé
• Type de conducteur : Conducteur à bras
• Matériau conducteur : cuivre étainé
• Diamètre du conducteur (pouces) : 0,024

Isolation :

• Matériau isolant : SRPVC - polychlorure de vinyle semi-rigide
• Description de l’isolation : mur de 0,010", PVC nominal, semi-rigide
• Diamètre du conducteur isolé (pouces) : 0,044

Câblage et enroulement du noyau :

• Ensemble câble : 10 composants câblés
• Torsions : 4,8 torsions/pied (min)
• Orientation : Les composants doivent être organisés de la couche intérieure à la couche extérieure
• Enveloppe principale : ruban polyester non tissé, 25 % de chevauchement, minimum.

Veste :

• Matériau de la gaine : PVC-polyvinyl chlorure
• Description de la gaine : 0,032" Mural, nom., PVC
• Diamètre total (pouces) : 0,244 (0,258 max.)
• Couleur(s) de la veste : Ardoise
• Corde d’arrachement : 1 extrémité nylon 810 deniers

Notations et conformité :

• Tension nominale : 300 V
• Classification NEC : NEC CMG
• Taux de feu : usage général
• Blindage : Non

Identification du conducteur (code couleur fil alpha E) :

• 1 : Noir
• 2 : Marron
• 3 : Rouge
• 4 : Orange
• 5 : Jaune
• 6 : Vert
• 7 : Bleu
• 8 : Violet
• 9 : Ardoise
• 10 : Blanc

Tirage câblé (tel que marqué) :

• FIL ALPHA-* N° DE DÉPÔT 5020C 10C 24 AWG
  XTRAGUARD(R) 1 (UL) TYPE CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TYPE CMG FT4
  CE ROHS Résistant à l’huile (SÉQ IMAGES)
  * = Code d’usine
  [Note : Le produit peut avoir des marquages c(UL) ou CSA selon l’usine de fabrication.]
